Williams Black Knight Refurbishing project - Part I!

BLACK KNIGHT (SS) 1980 - PLAYFIELD REFURBISHING

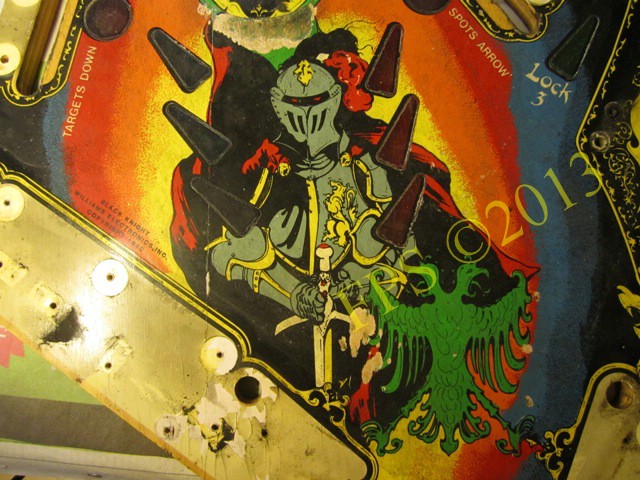

Nedan, ett urval av bilder som visar spelplanen före renovering.

LOWER AREA OF PLAYFIELD

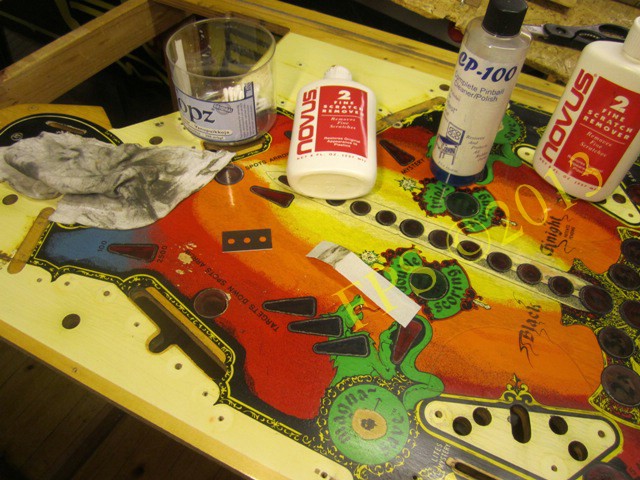

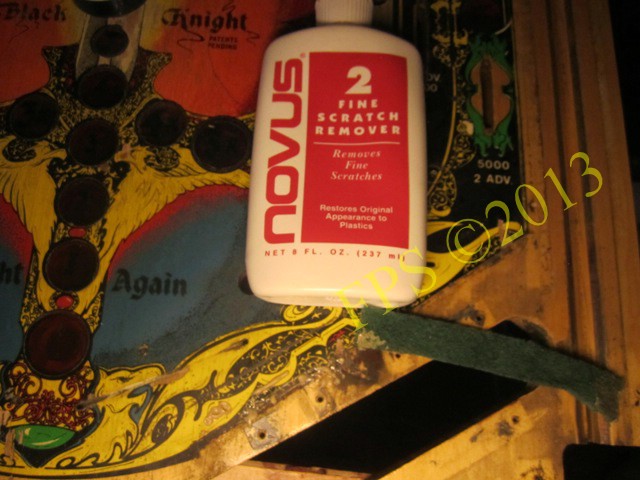

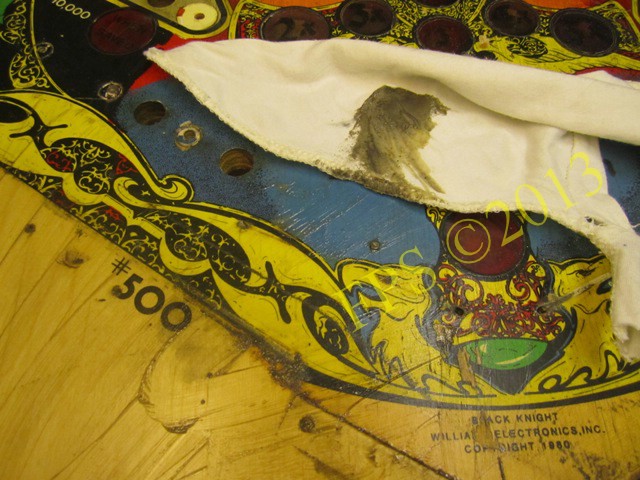

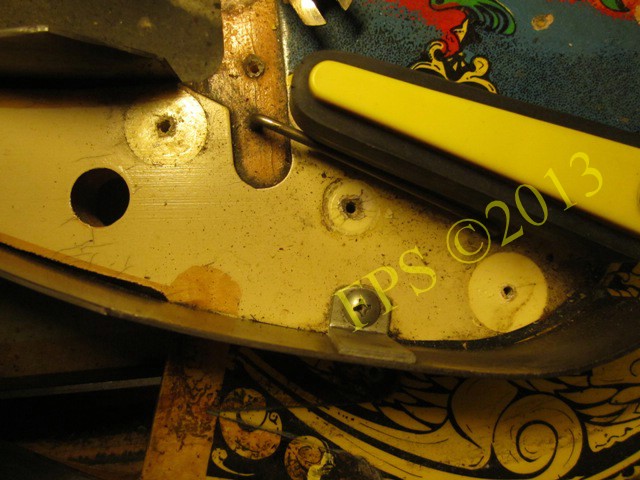

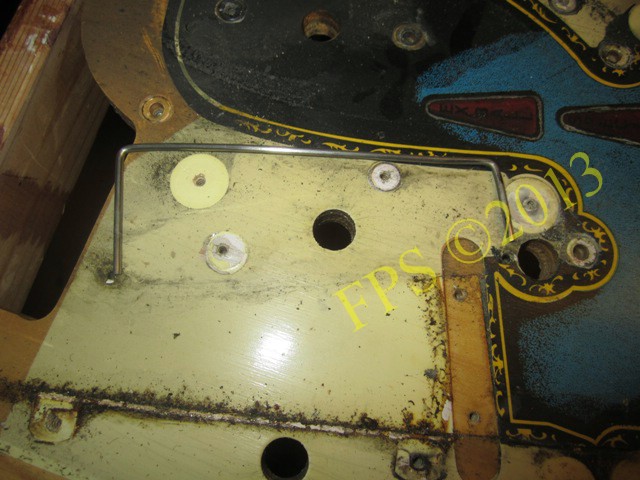

Något som jag tidigare har nämnt är att området under Apron drar till sig mycket smuts och att utställare sällan rengör där. Jag skruvar bort alla delar till bolltråget och rengör dessa med Mr Muscle och sedan putsar jag dessa med Autosol. Att hålla bolltråget rent förhindrar kulan från att dra med sig smuts upp på spelplanen i framtiden med risk för slitage. Spelplanen rengörs med Novus 2 som arbetas in med en svamp och sedan torkas bort med hjälp av en putsduk.

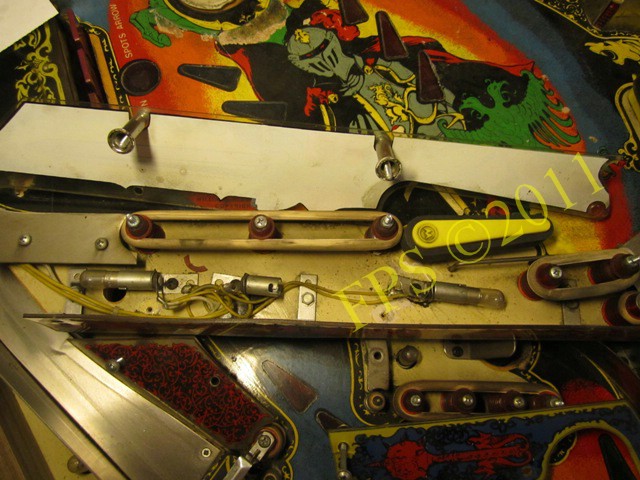

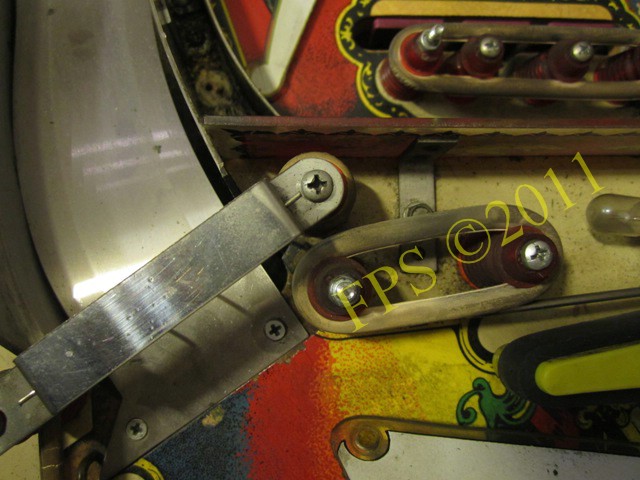

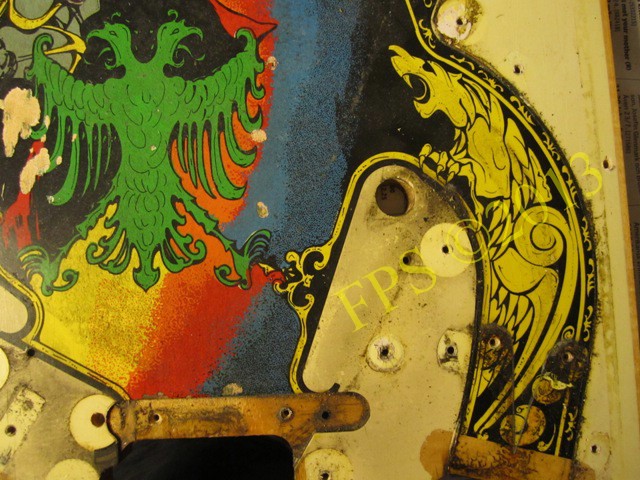

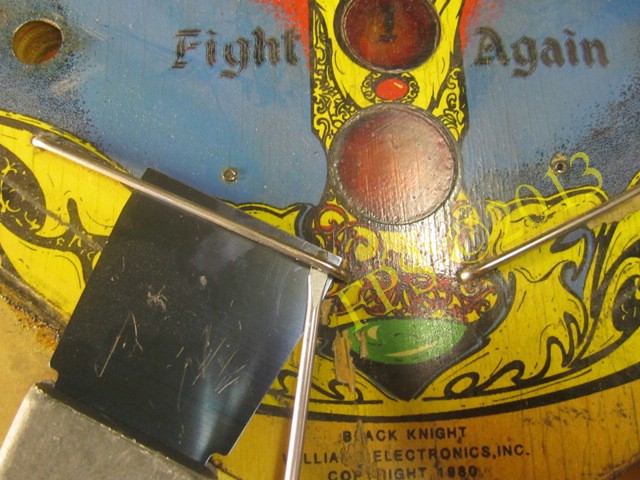

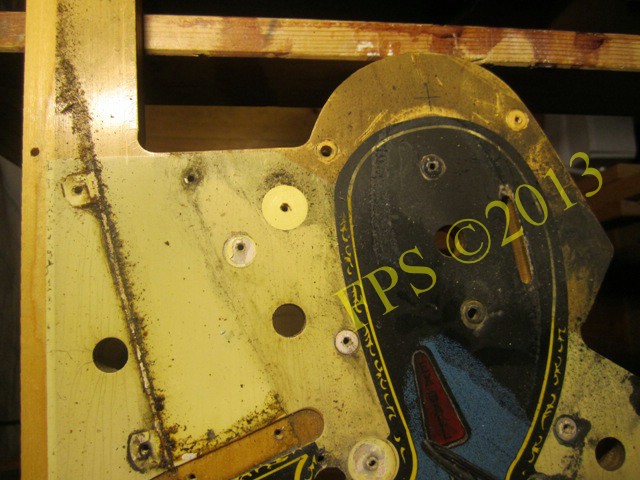

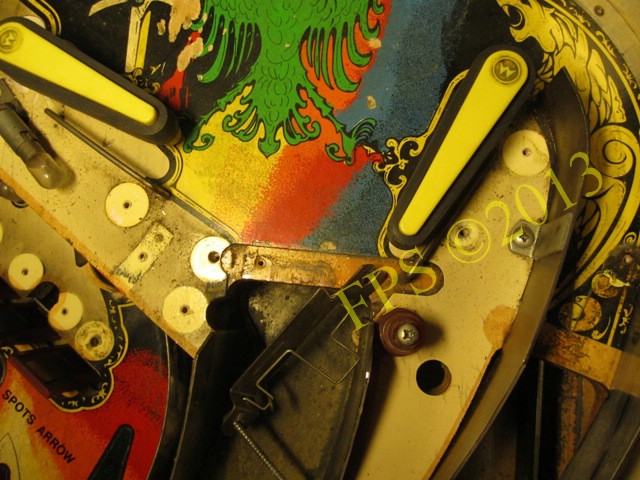

Ytorna vid slingshots var mycket smutsiga.

MIDDLE AREA OF PLAYFIELD

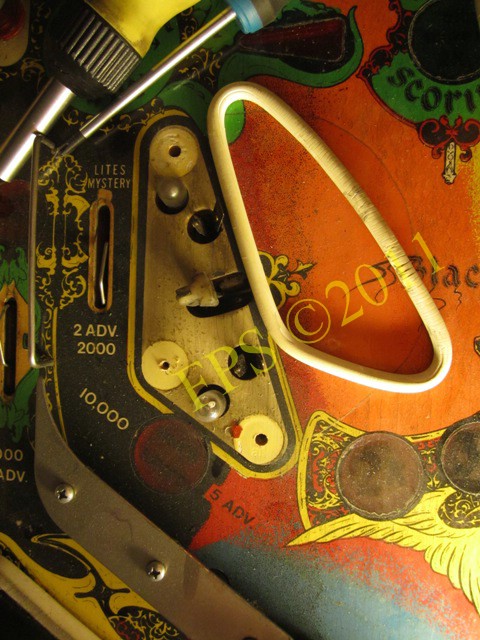

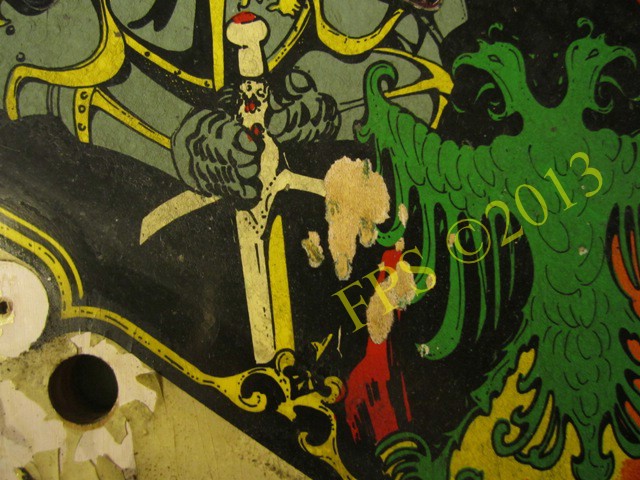

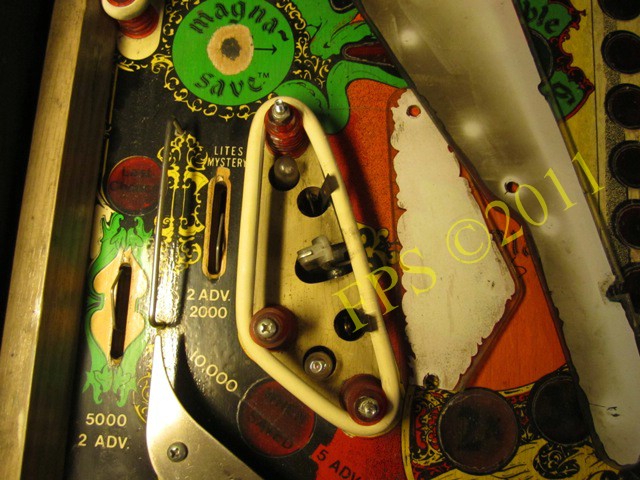

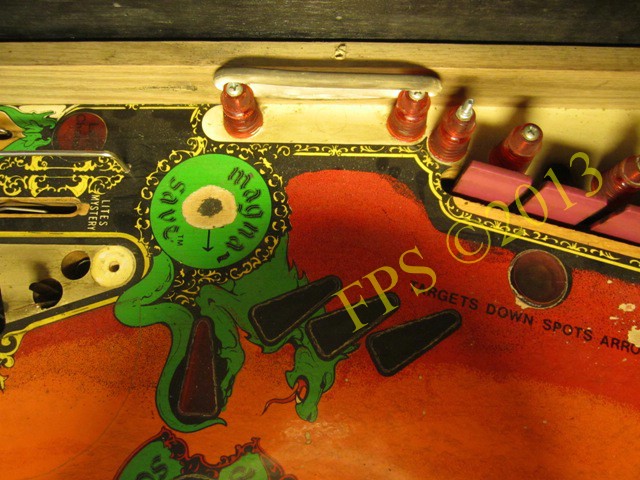

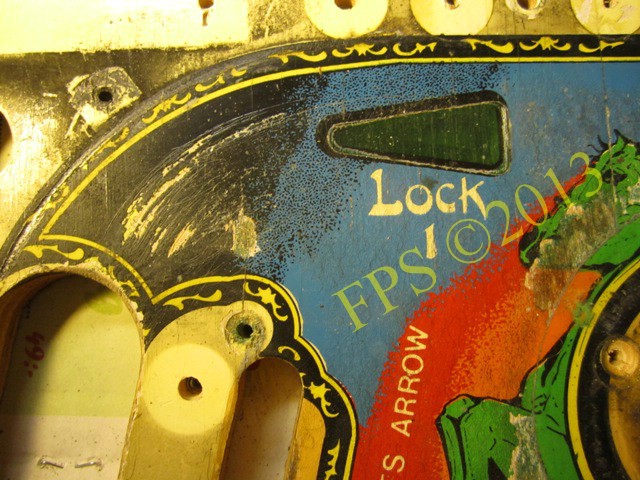

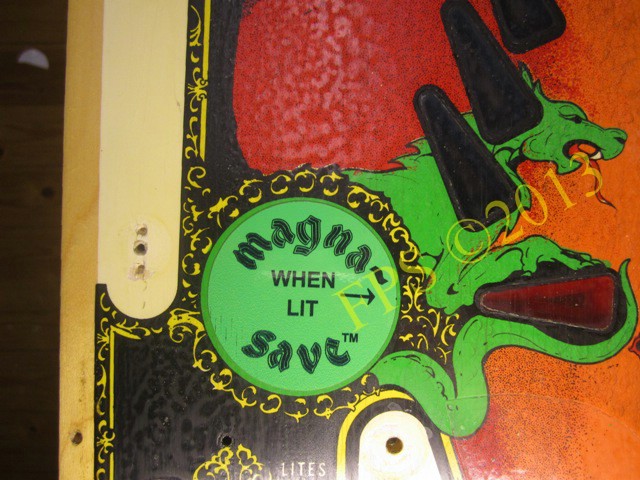

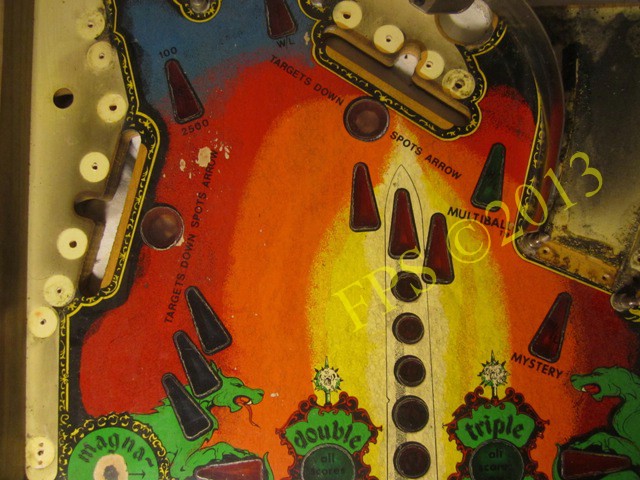

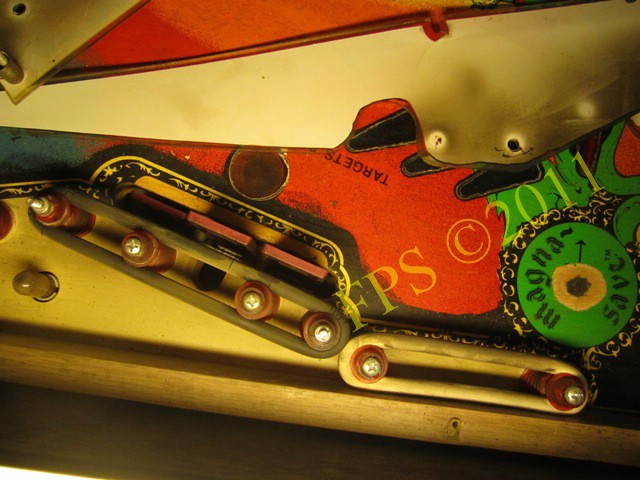

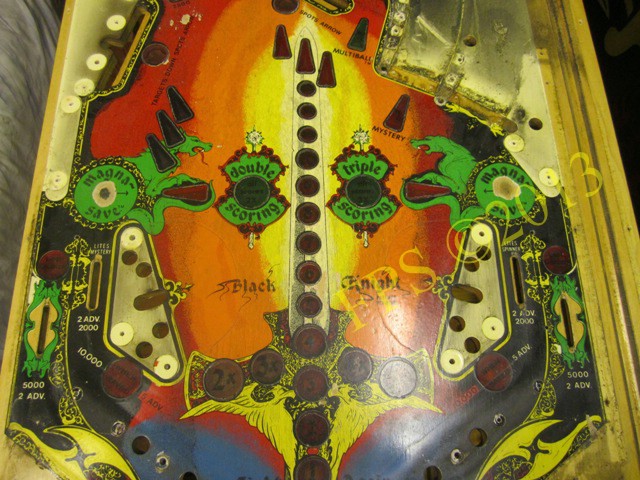

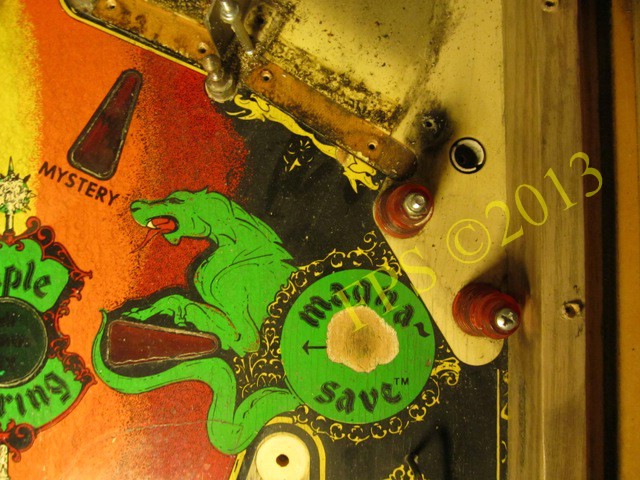

Färgen har nötts bort i båda MAGNA-SAVE områdena.

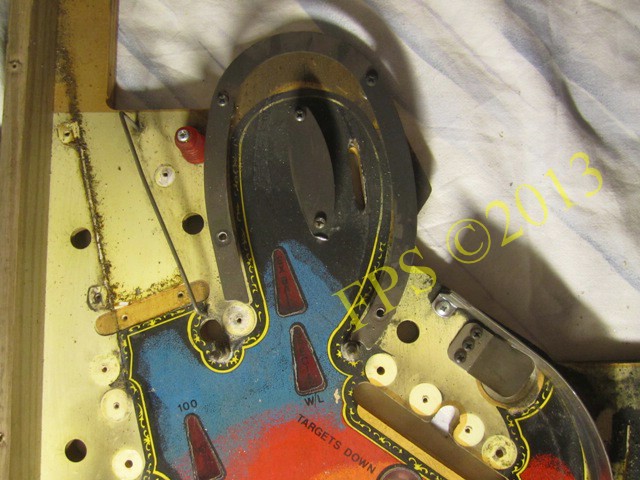

Horse shoe loop.

Hela speplanen och alla gummiringar är mycket smutsiga.

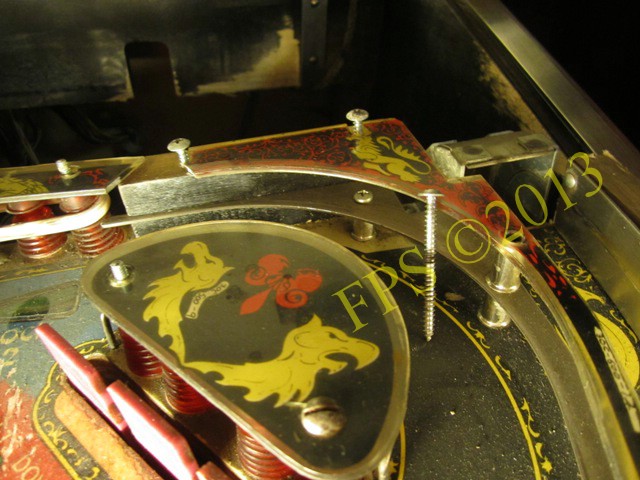

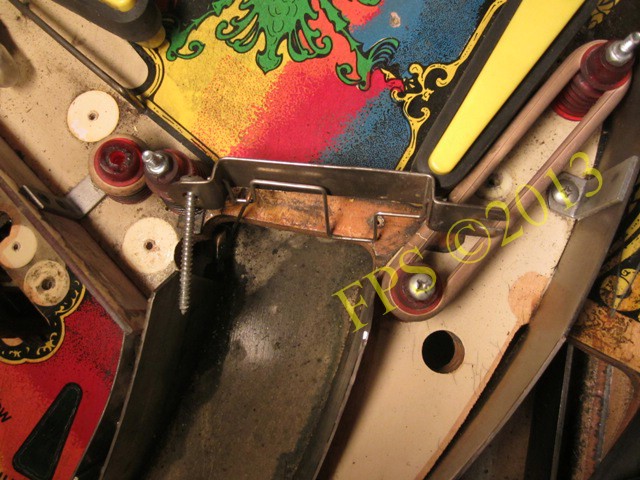

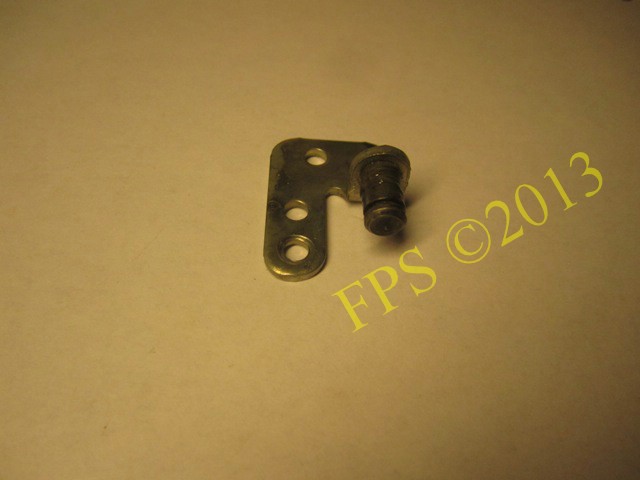

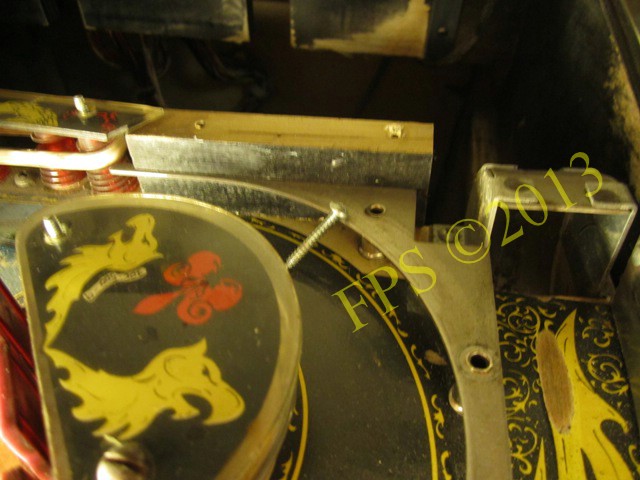

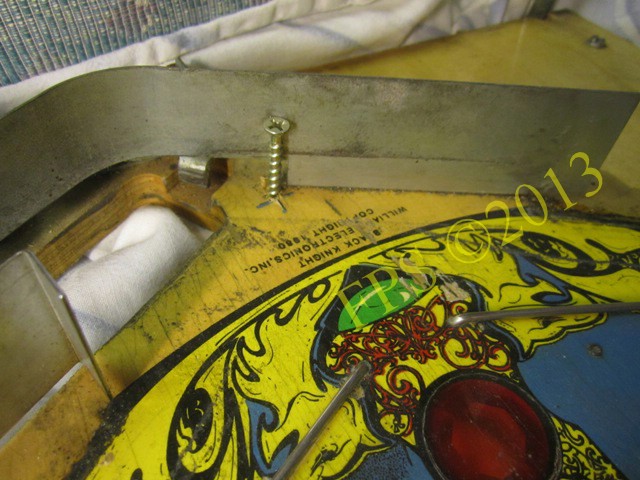

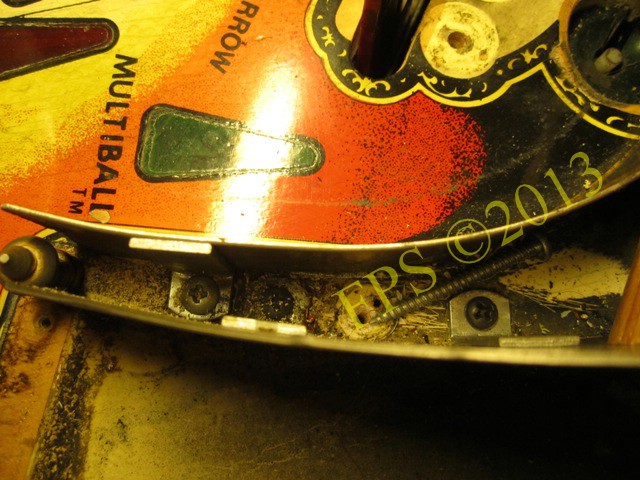

What in the world does the screw here? McGyver är en rolig kille med de mest konstiga lösningar!

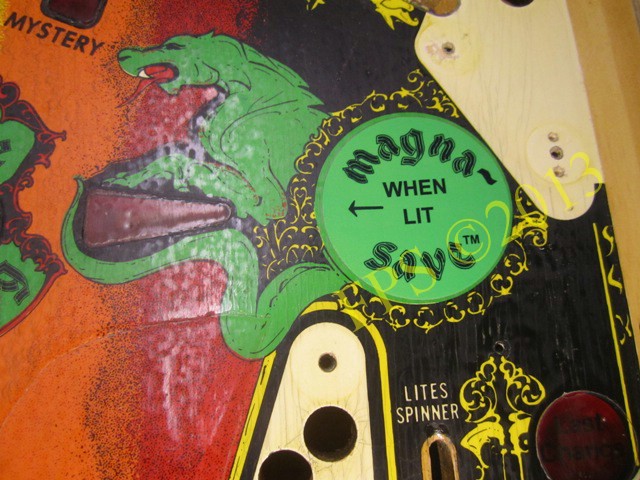

MAGNA-SAVE

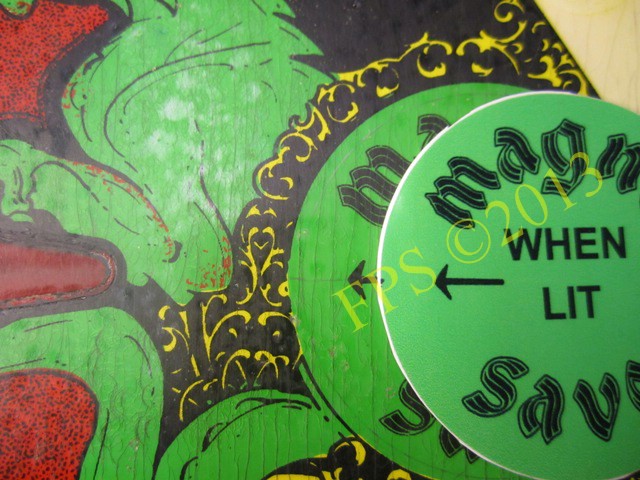

De skadade områdena i MAGNA-SAVE ersätts med klisterdekaler.

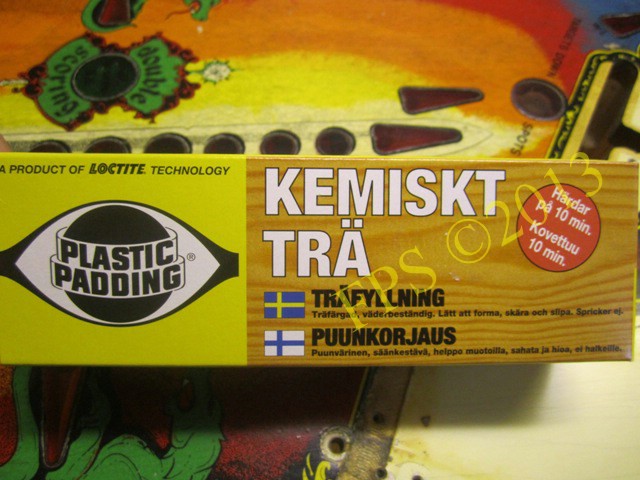

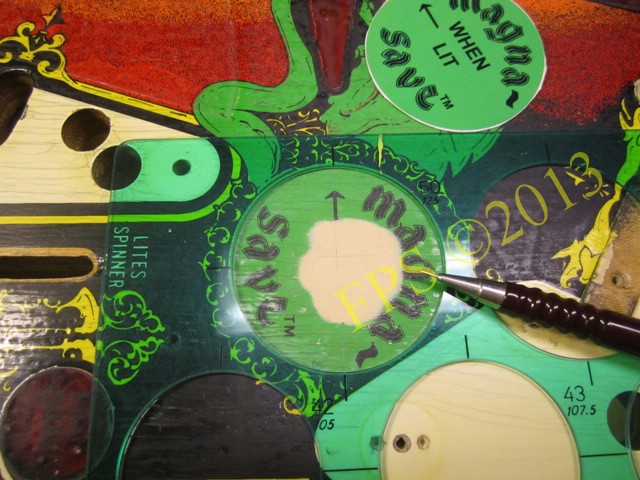

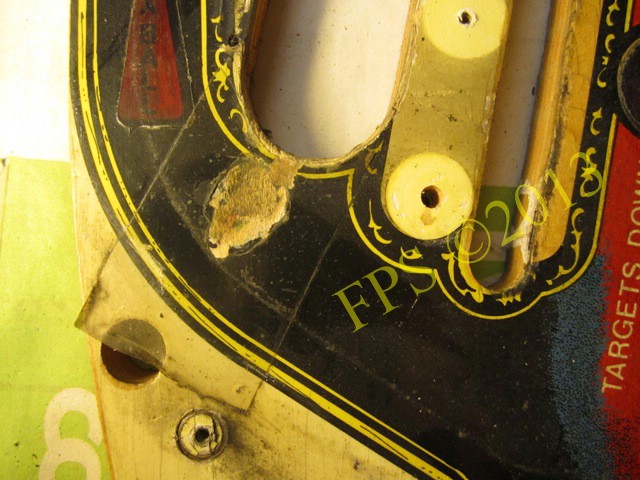

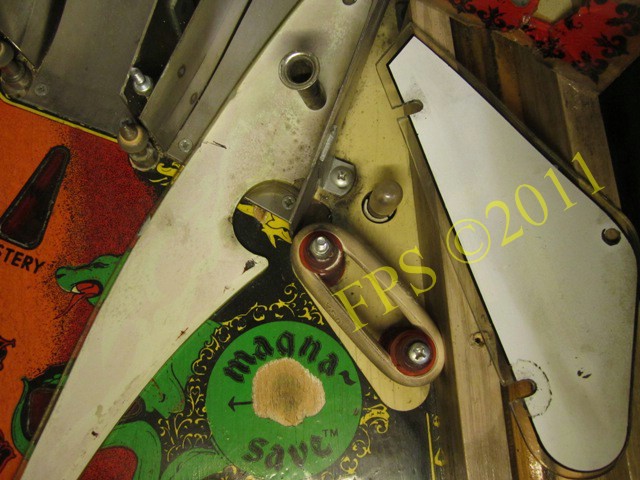

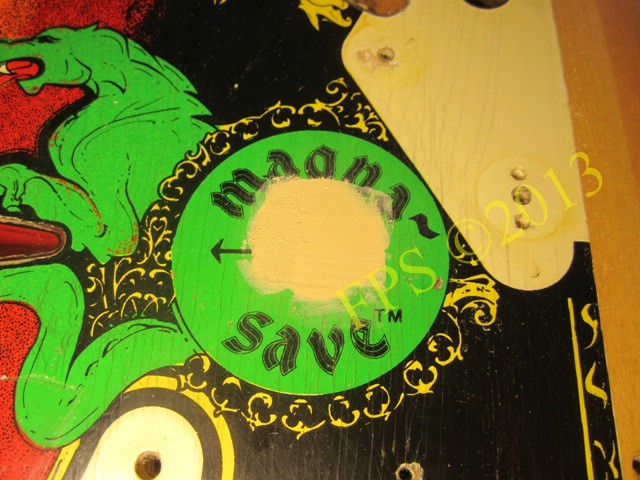

Skadan i MAGNA-SAVE fylls med kemiskt trä för att få en slät yta.

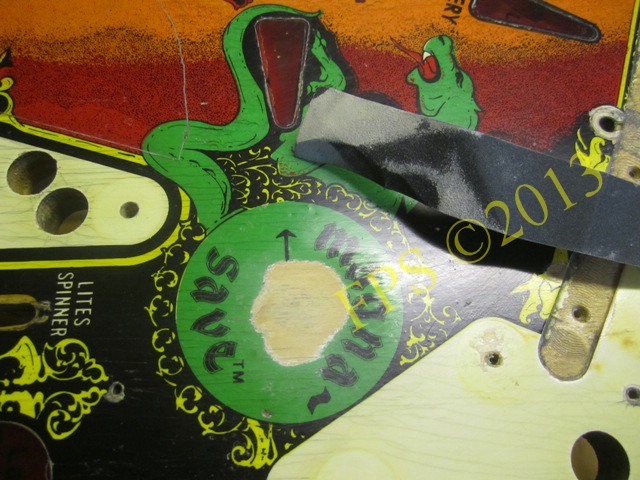

Slipning med fint sandpapper innan applicering av kemiskt trä.

Slipar med fint sandpapper för att få en jämn yta efter fyllning med kemiskt trä.

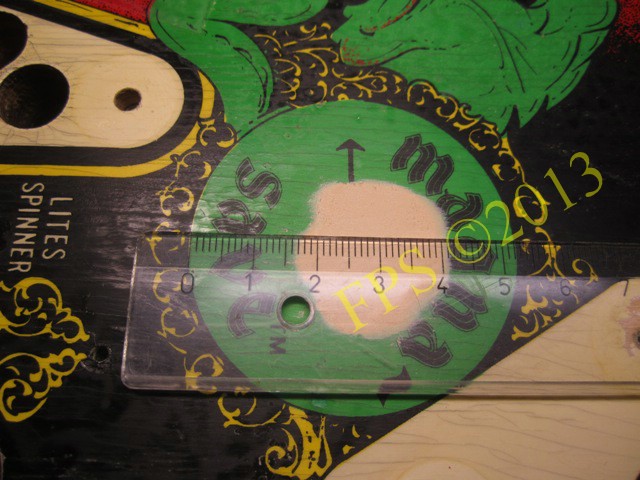

Markerar med en linjal var centrum är för att centrera dekalen.

Ritar en rund hjälplinje med blyerts för att lättare placera dekalen.

Med hjälp av en liten svart markering på dekalen får jag en position var jag ska fästa dekalen till spelplanen.

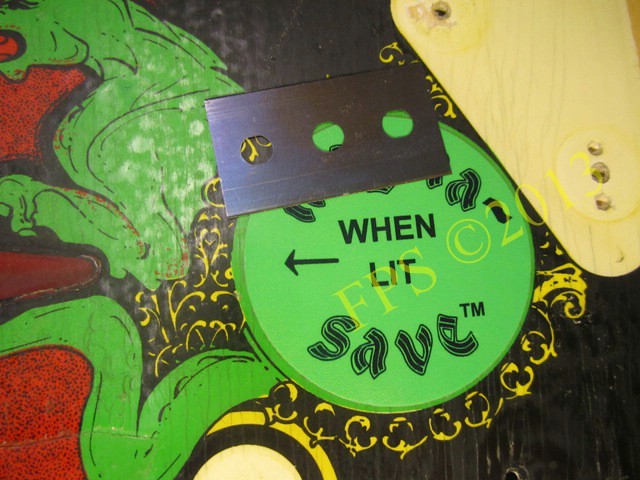

Med ett rakblad skrapas försiktigt den svarta markeringen på dekalen bort.

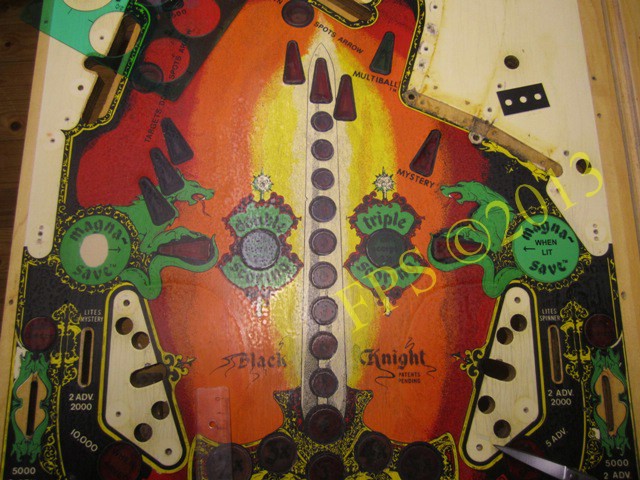

Även vänster MAGNA-SAVE dekal på plats.

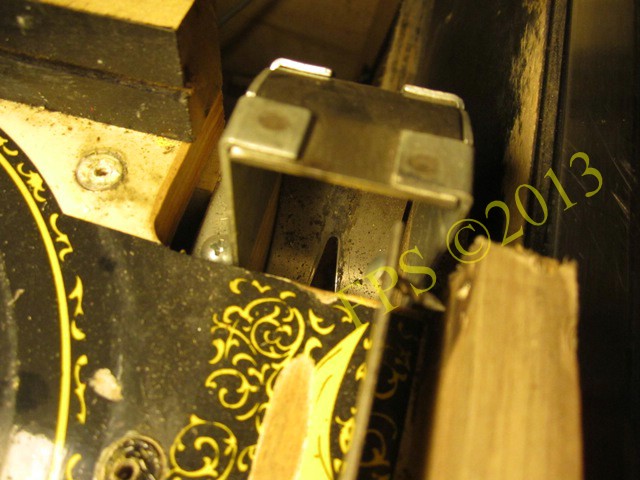

UPPER PLAYFIELD

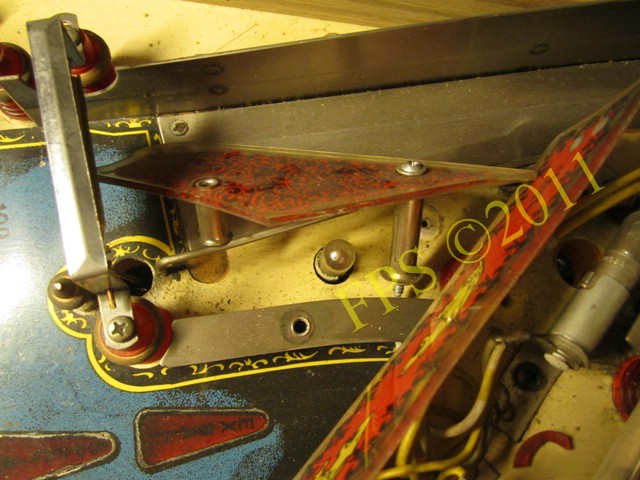

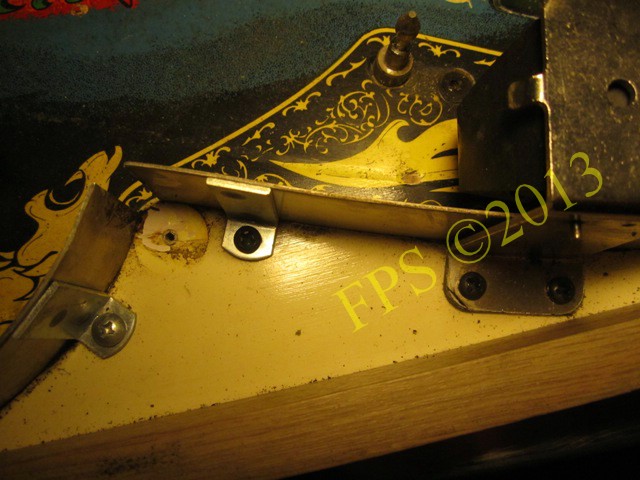

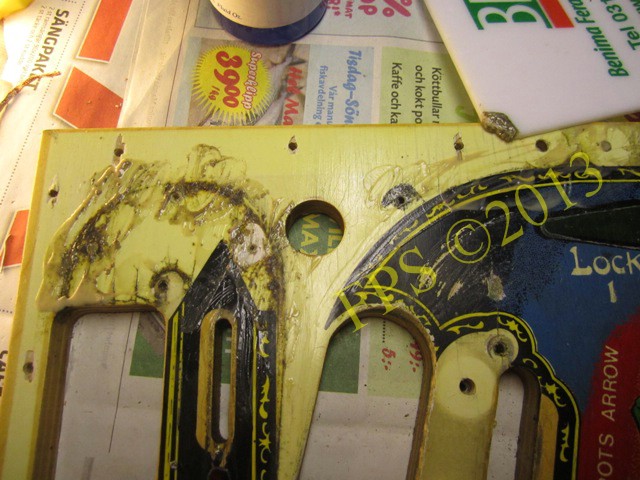

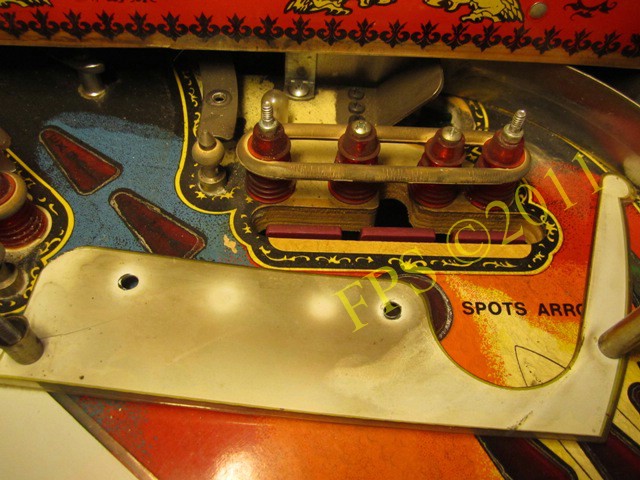

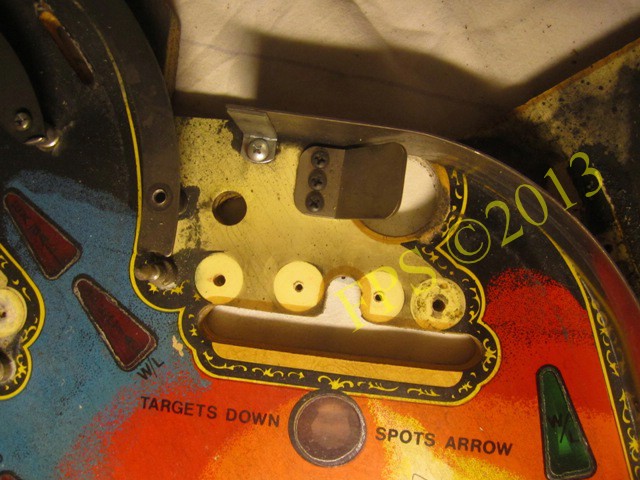

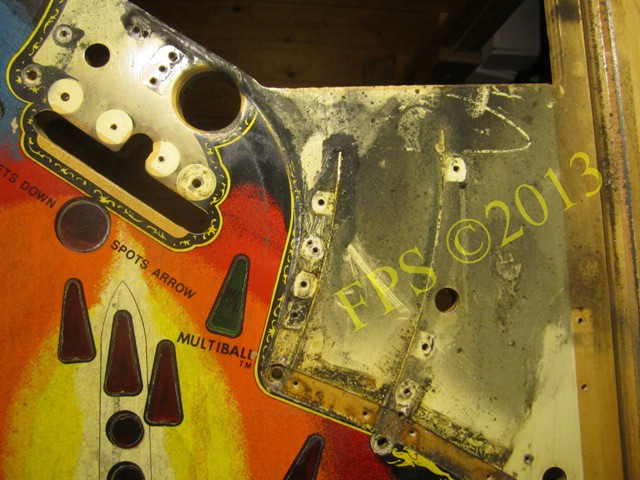

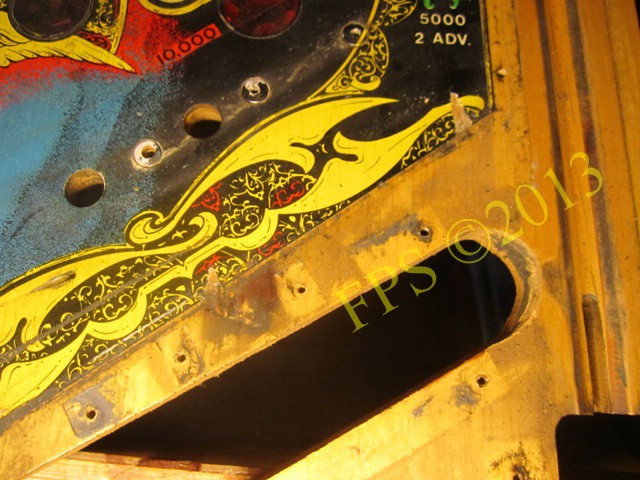

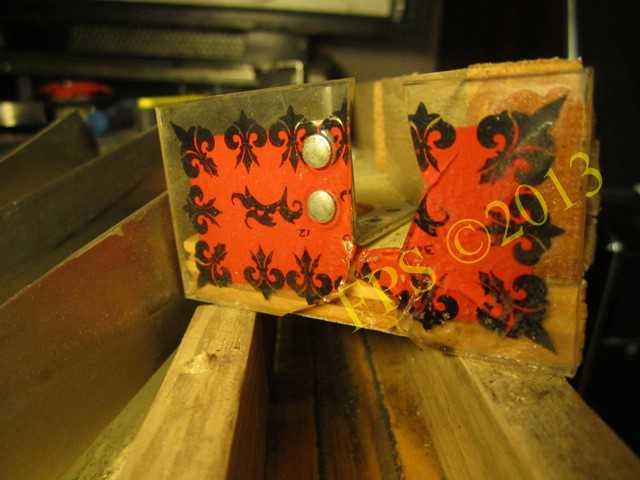

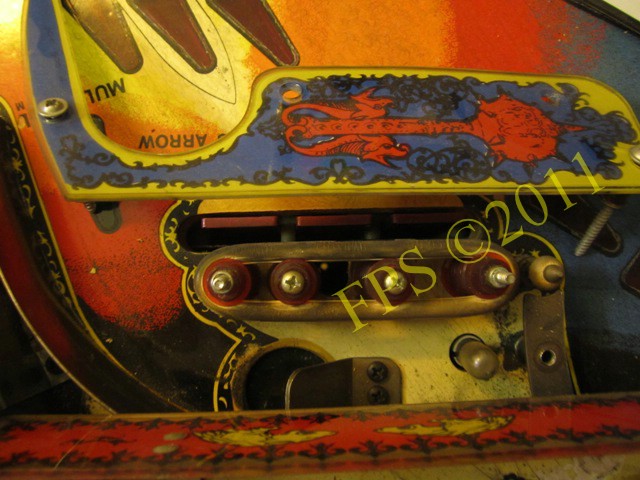

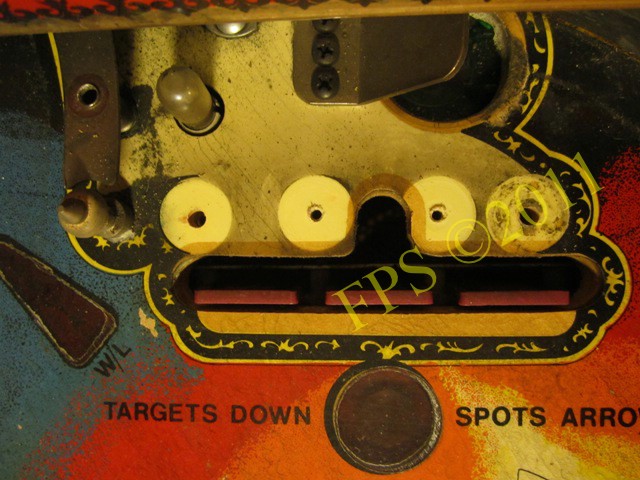

Plasten ovanför övre spelplanens drop target bank var dåligt lagad med lim och tejp, fullt, (usch MacGyver!!!)

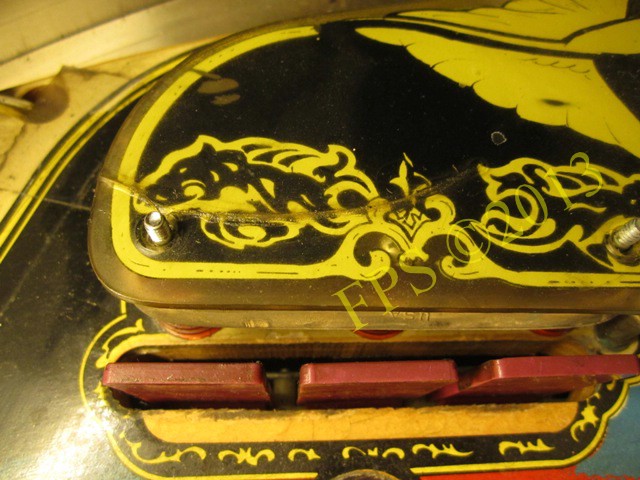

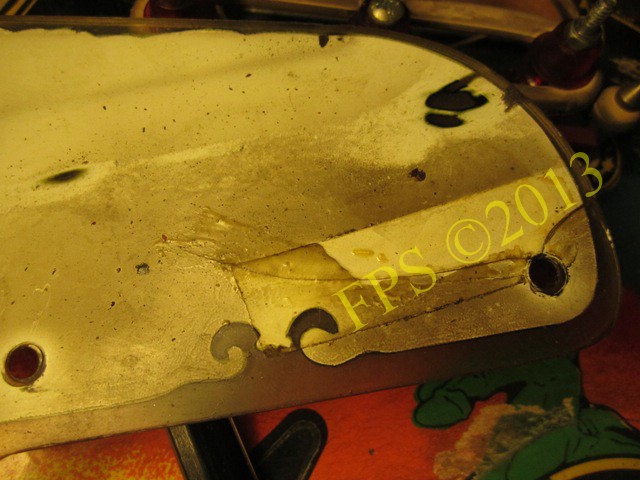

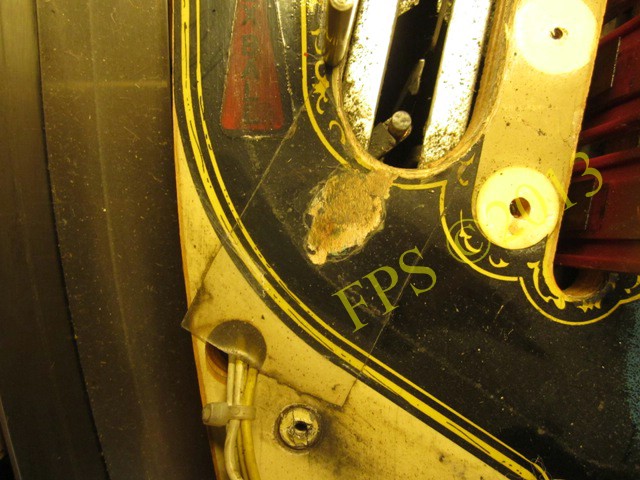

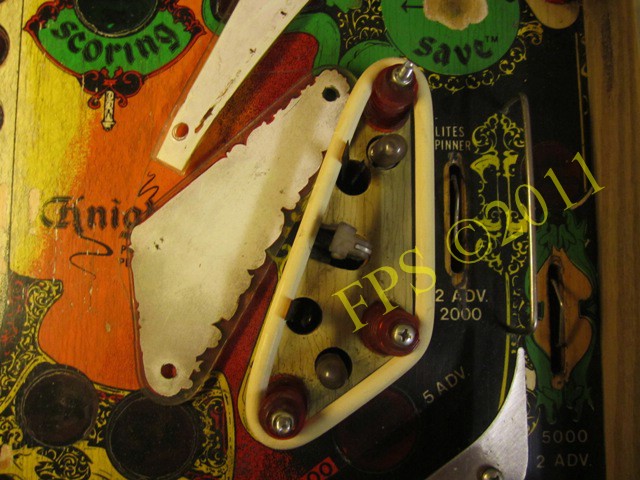

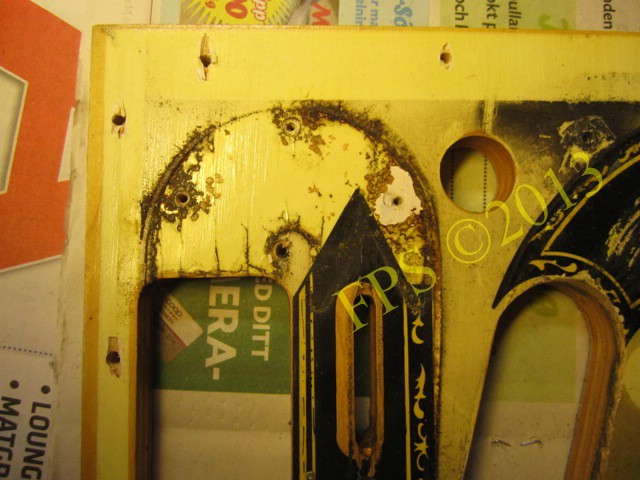

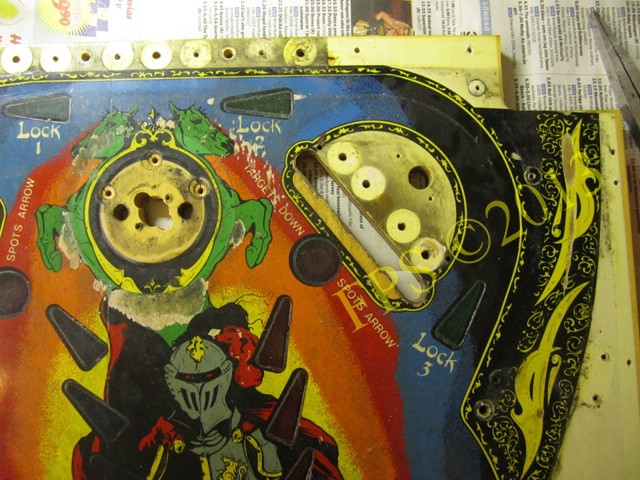

Den här plasten är utom räddning!

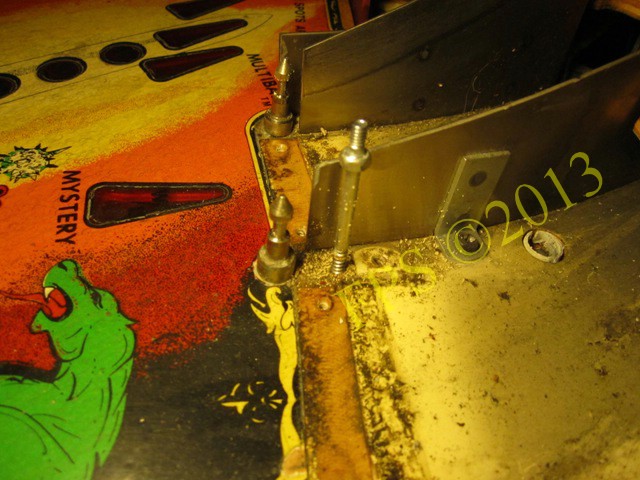

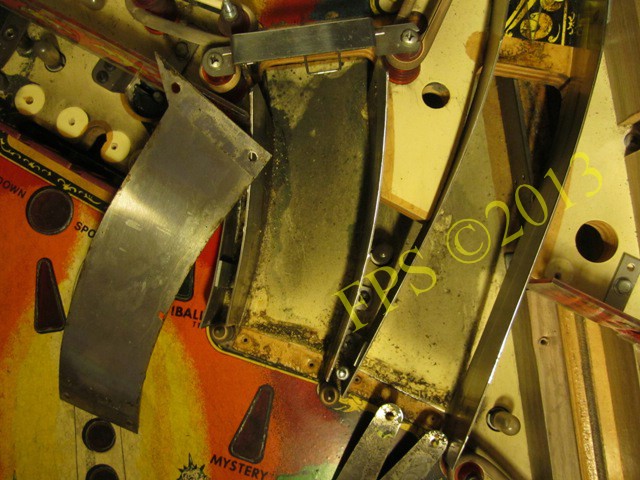

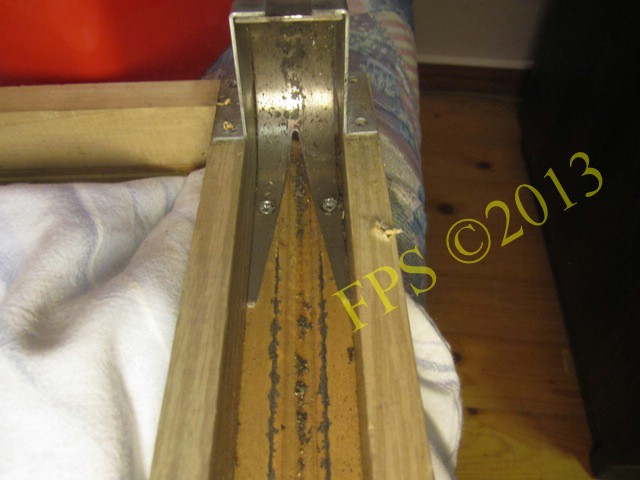

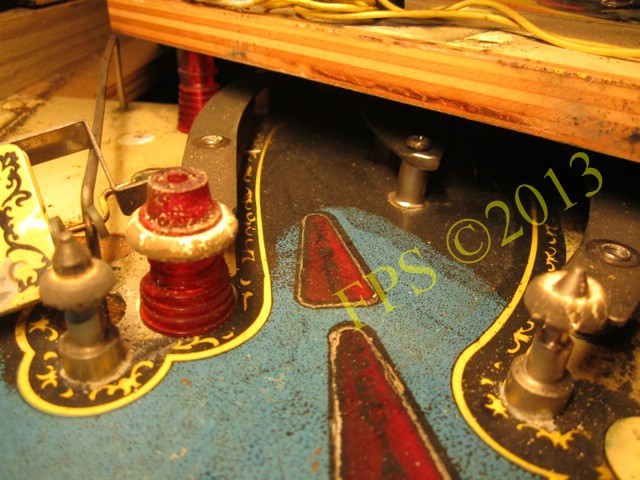

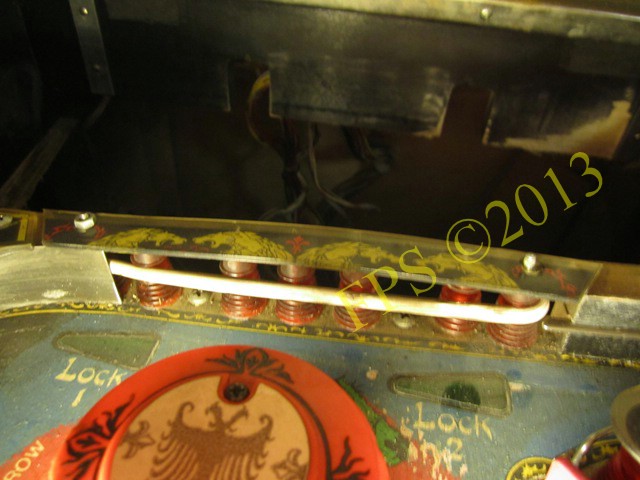

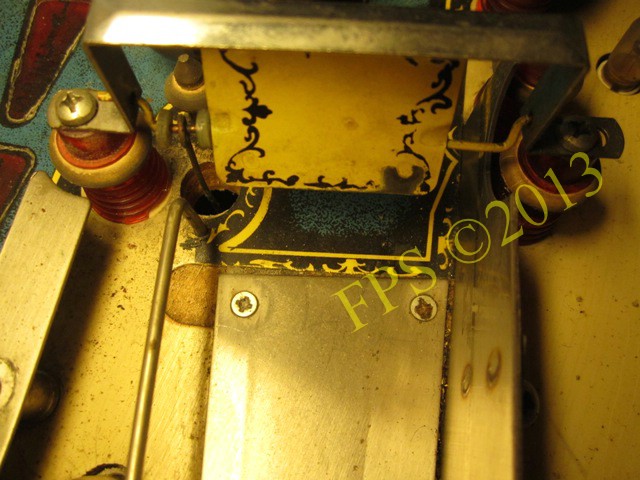

Under ramperna har det samlats mycket smuts genom åren.

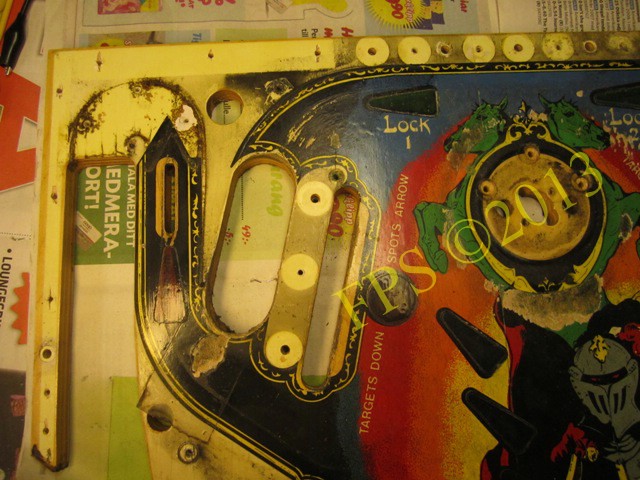

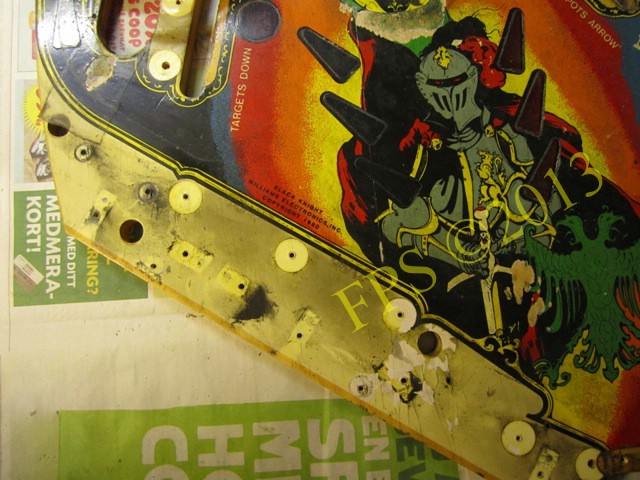

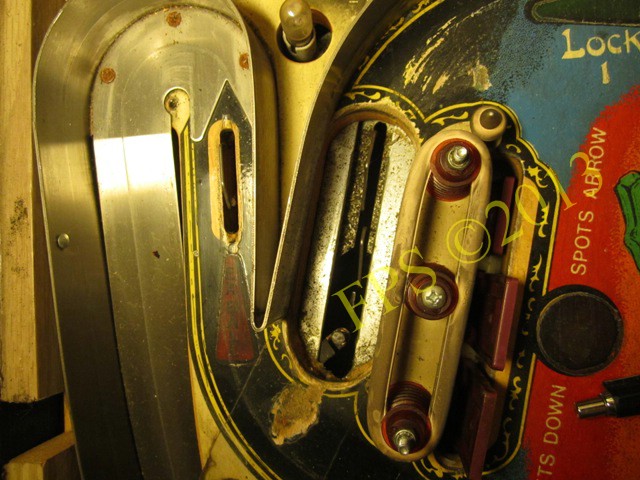

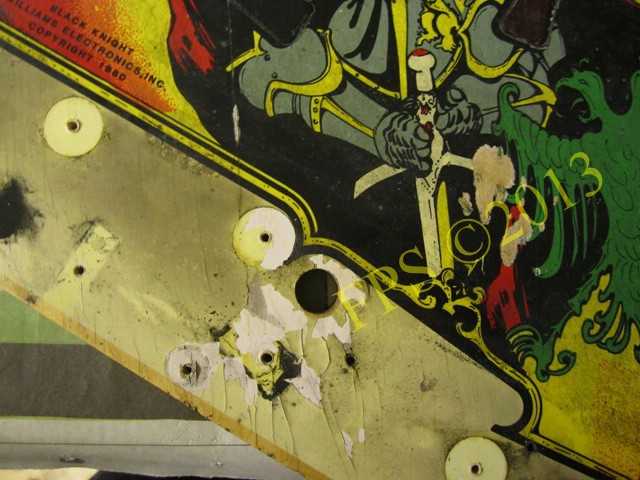

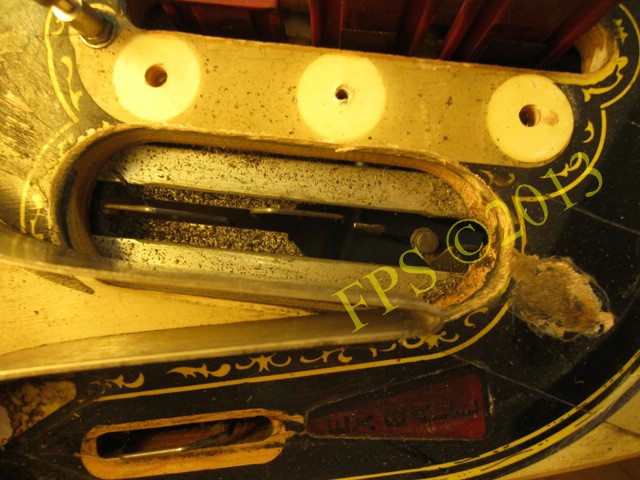

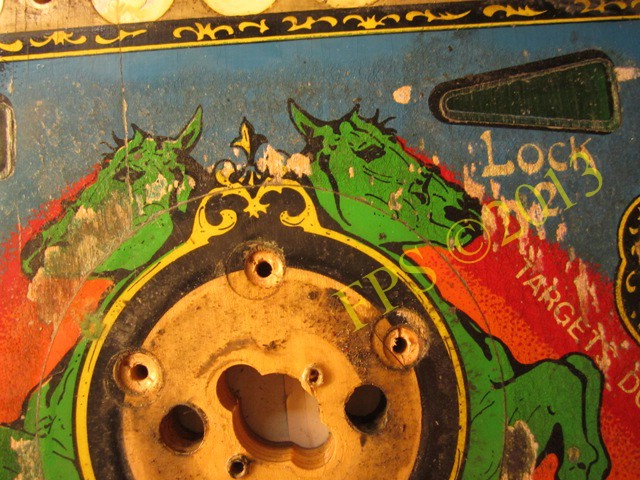

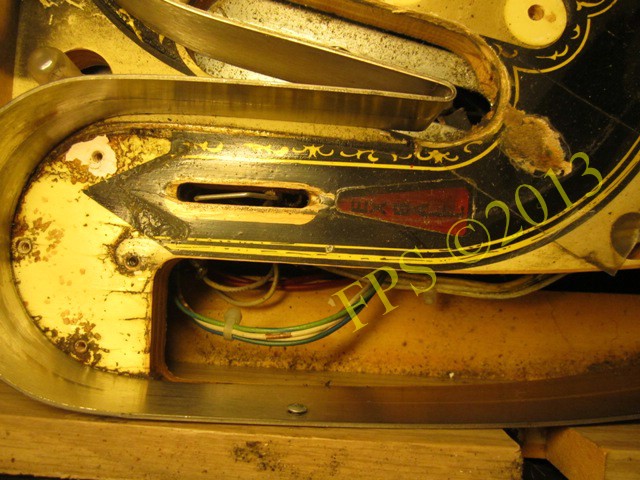

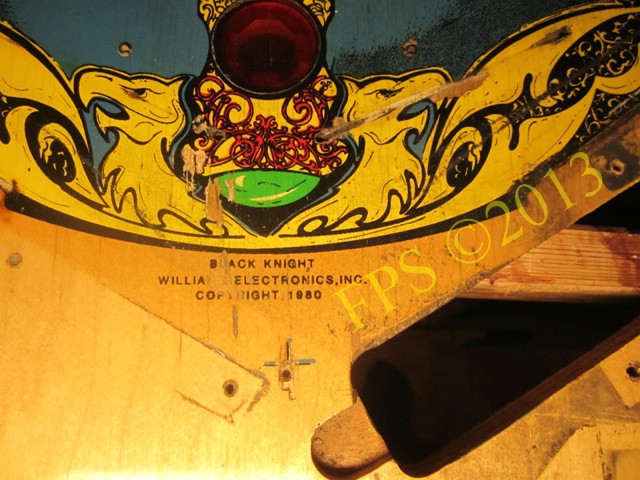

Slitage i spelplanen framför scoopet på övre spelplanen.

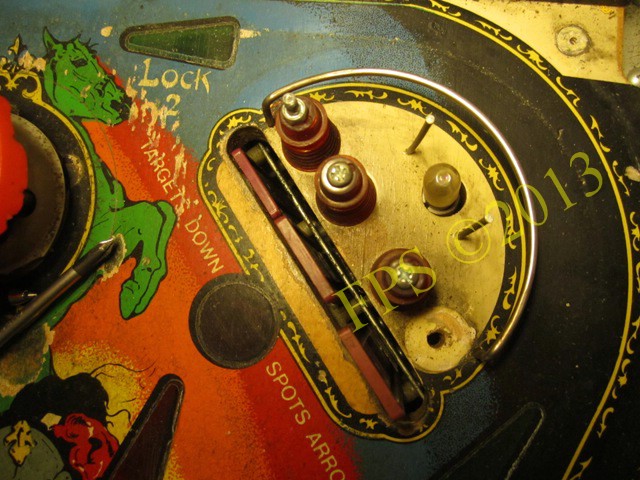

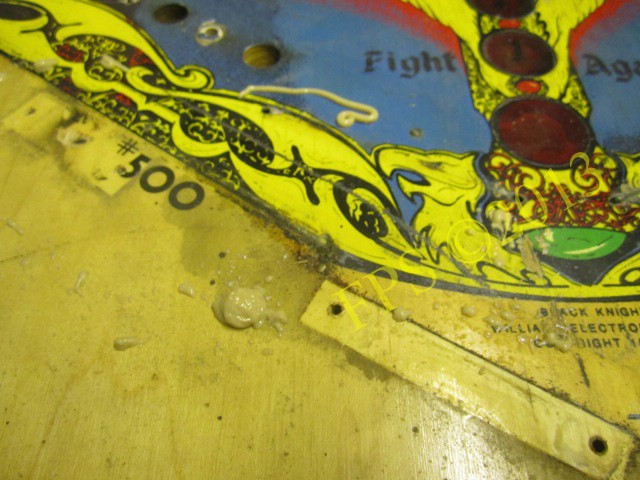

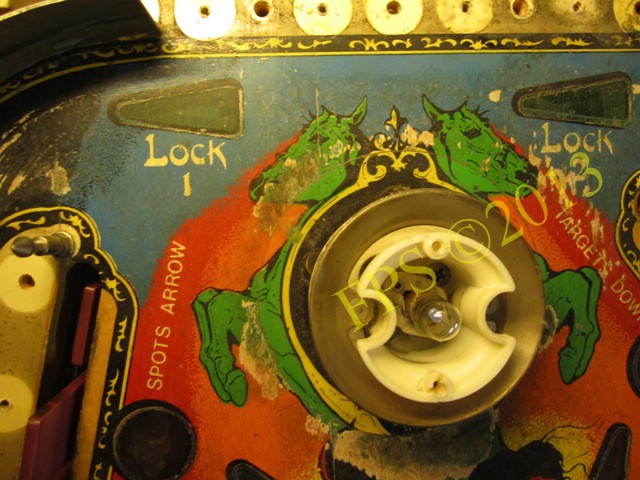

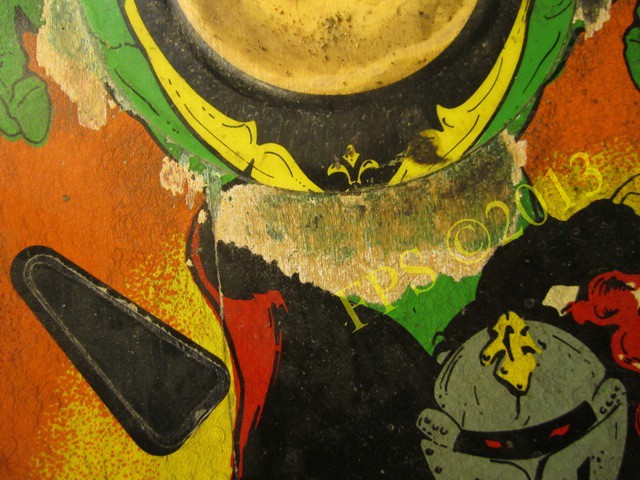

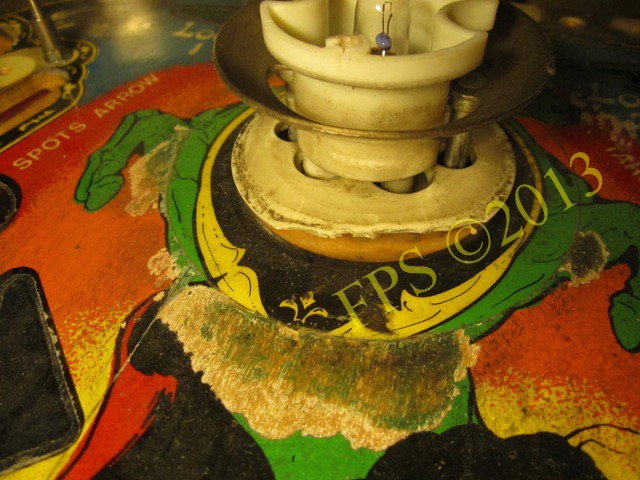

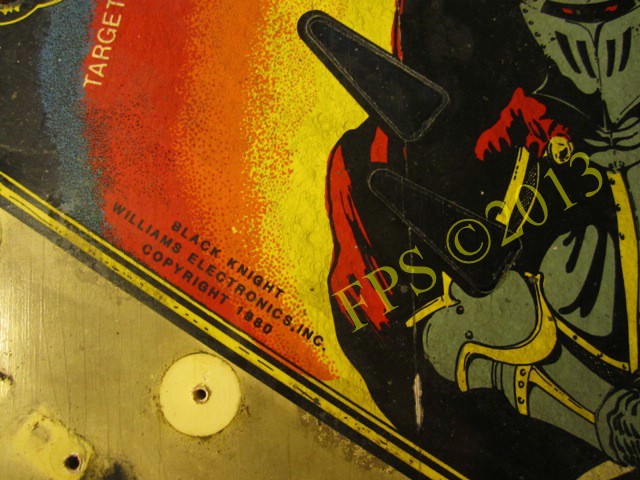

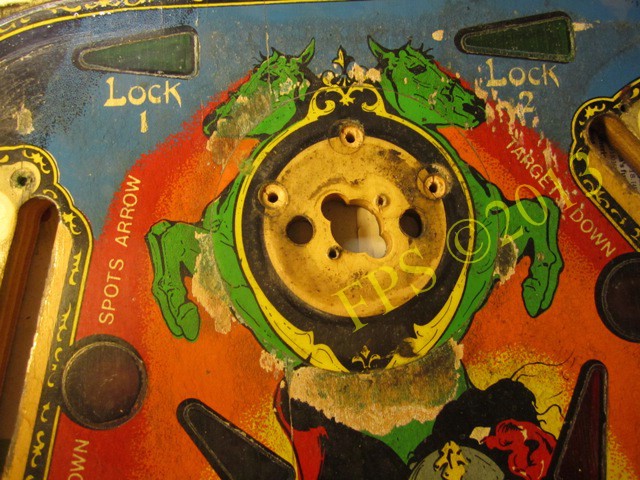

Många små skador i spelplanen med kraftigt slitage runt pop bumper.

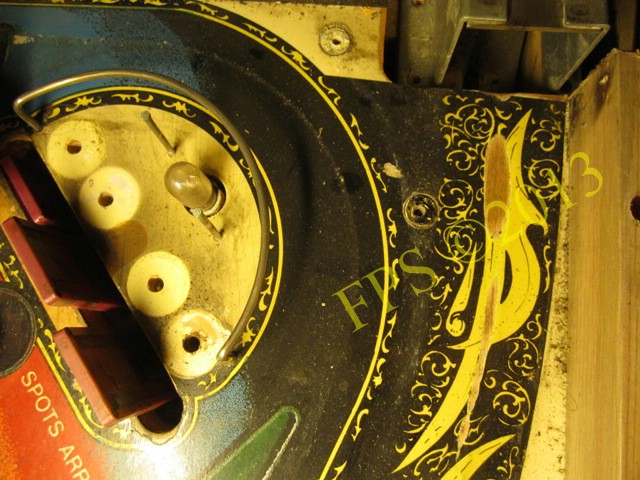

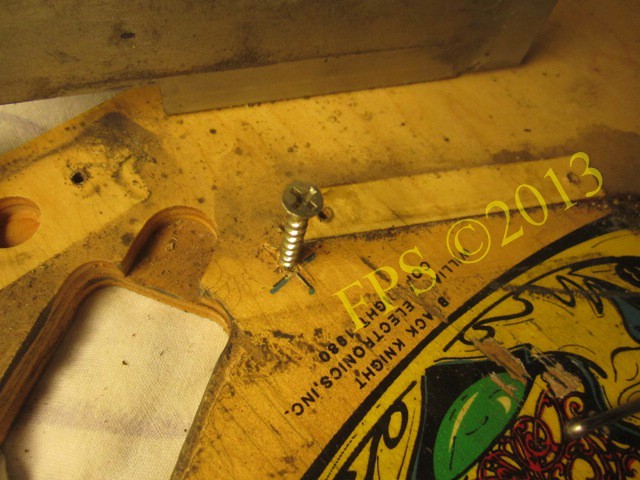

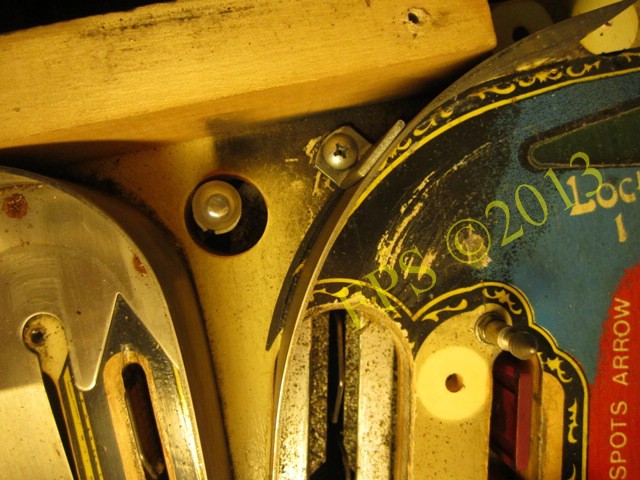

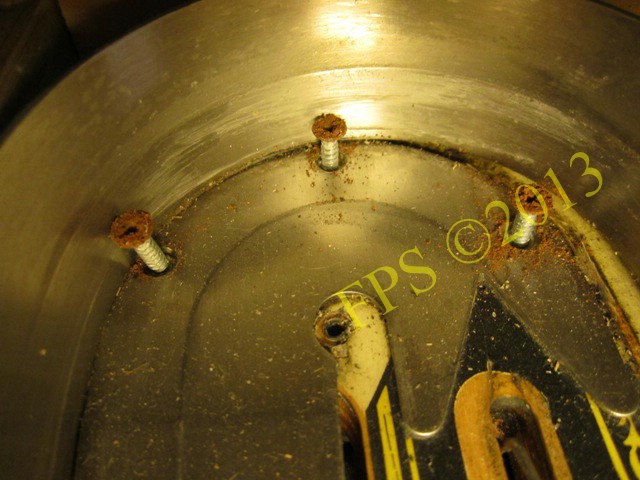

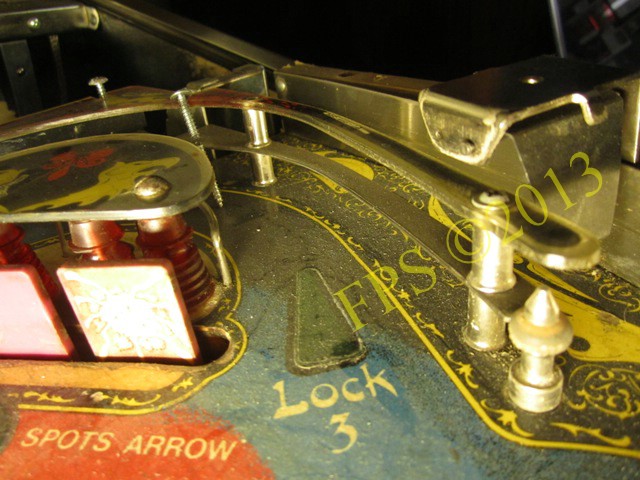

Rostiga skruvar tyder på att Williams Black Knight har stått förvarat i någon fuktig miljö en längre tid.

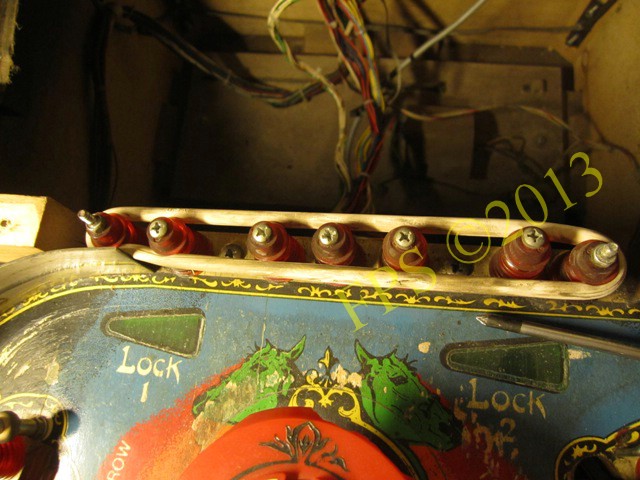

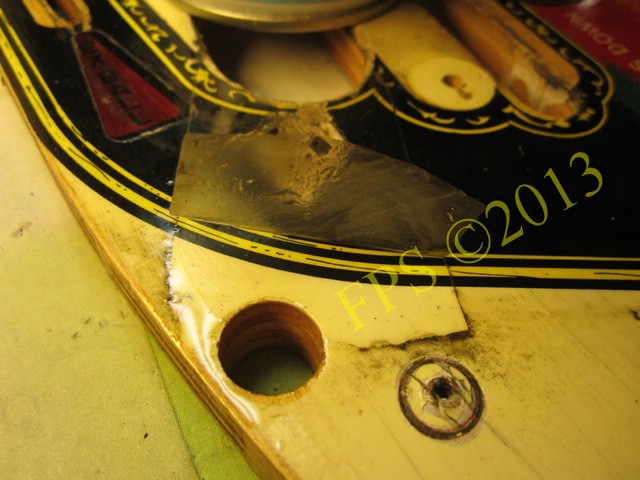

En bit mylar har satts över en befintlig skada i spelplanen där kulorna frigörs vid multiball.

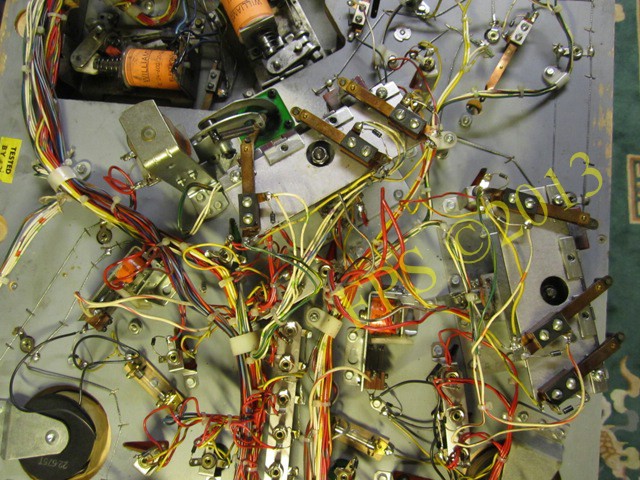

UNDERNEATH PLAYFIELD

Kontakterna mellan kabinett och spelplan var fyllda med smörjmedel, inte bra!

För att få bort all olja i kontakterna använder jag elektronik rengöring och blåser rent med komprimerad luft.

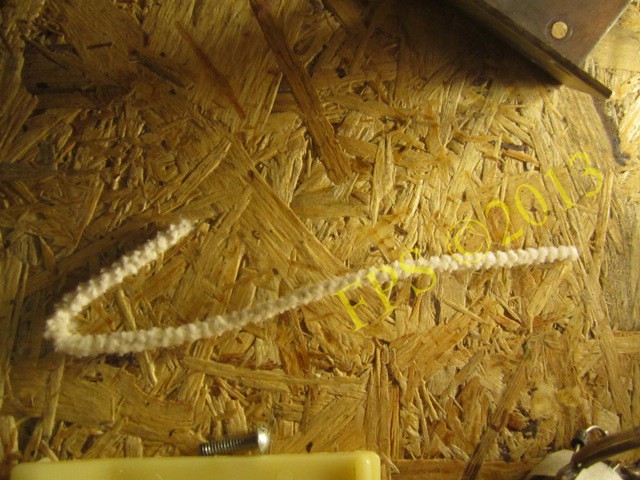

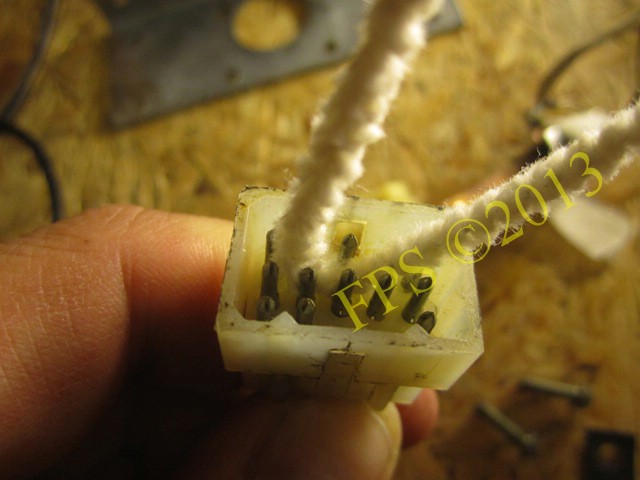

En böjd piprensare fungerar bra att göra rent mellan kontaktstiften.

Principbild.

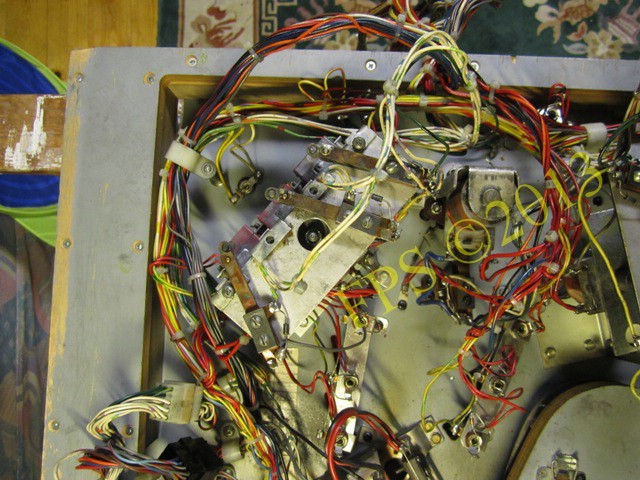

Hela ledningsnätet avlägsnat från den övre spelplanen.

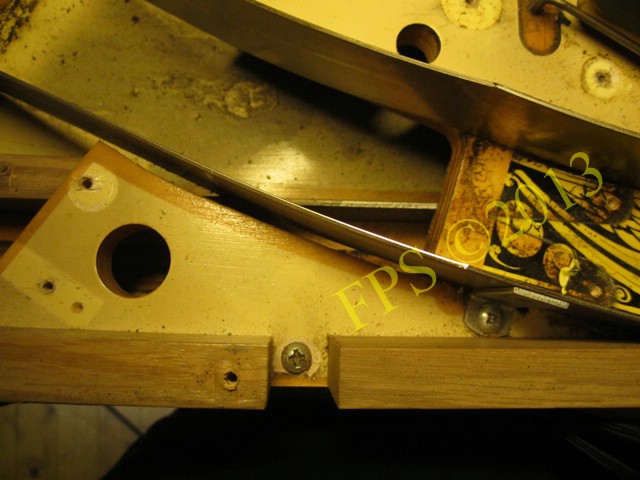

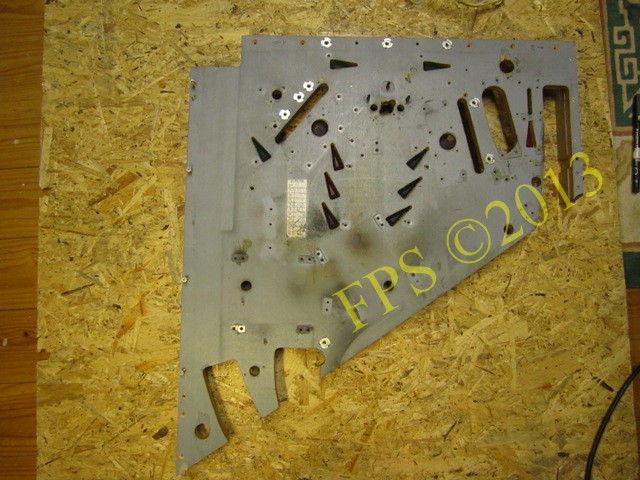

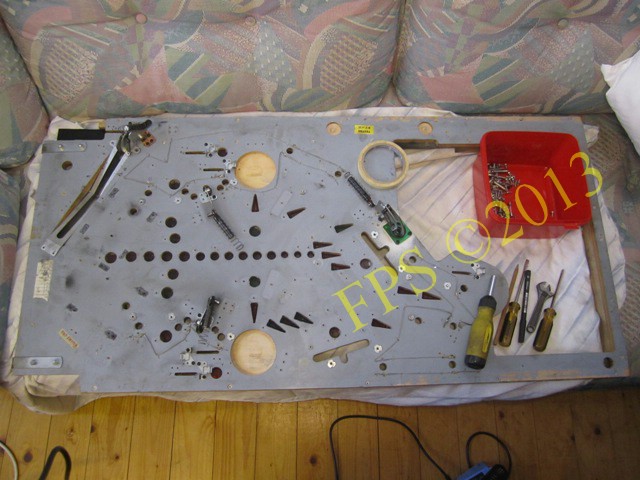

Bare bone övre spelplan - undersidan.

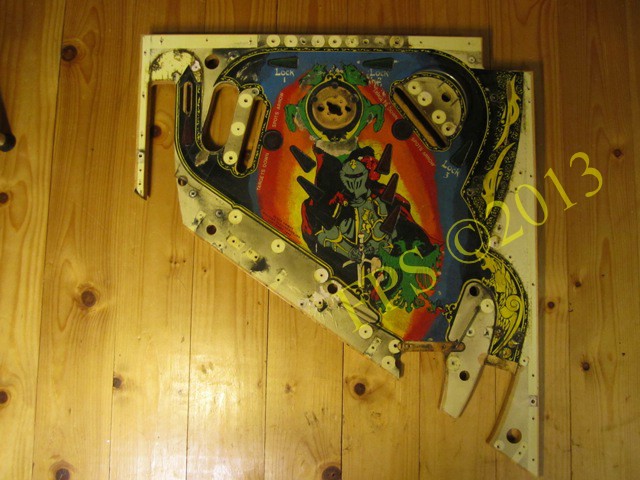

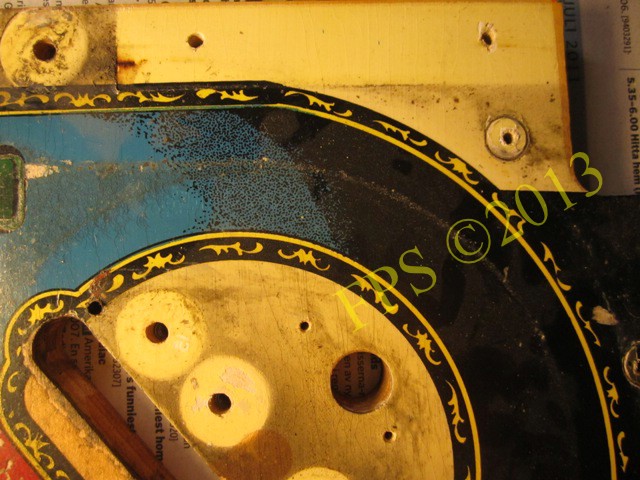

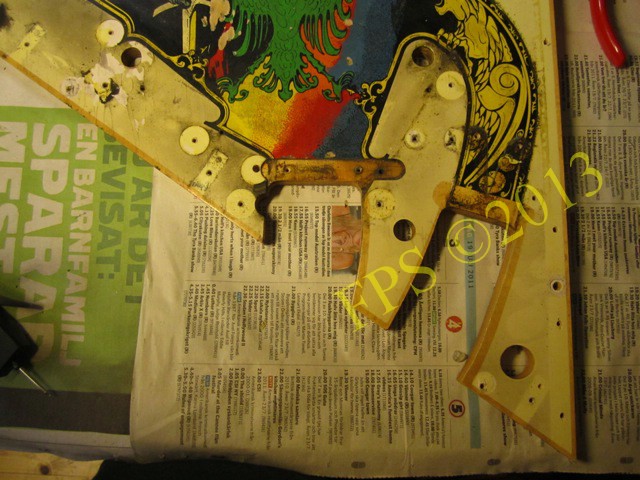

Bare bone övre spelplan - översidan.

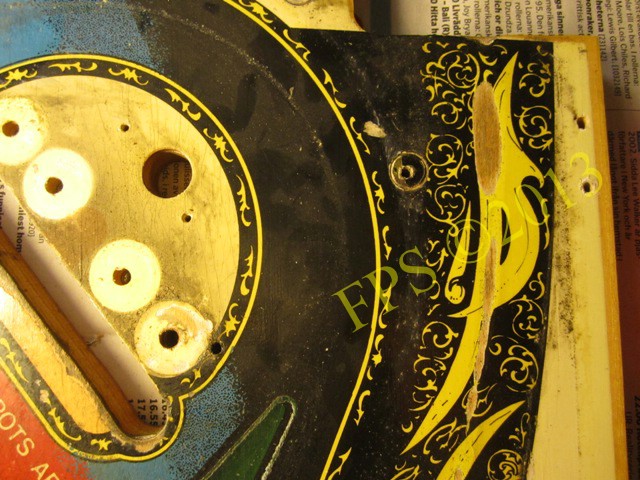

UPPER PLAYFIELD WEAR



CLEANING PLAYFIELD - ESSENCE OF REFURBSHING

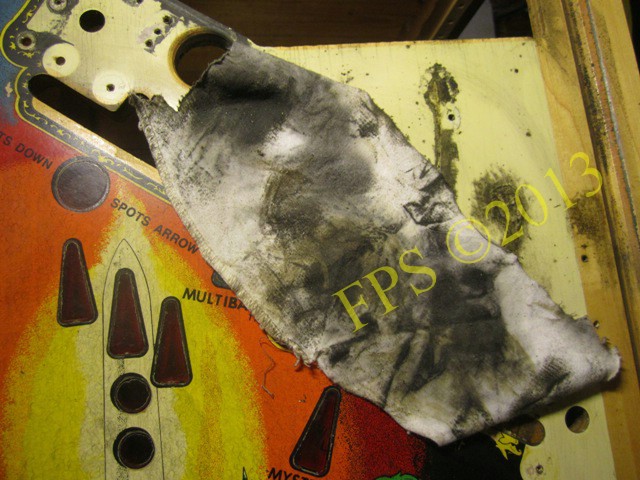

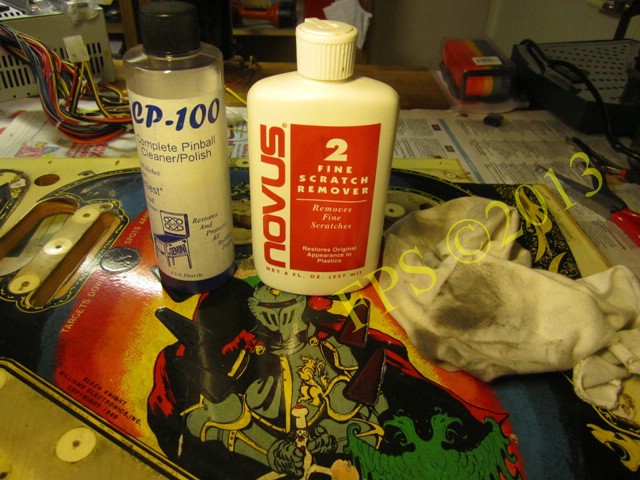

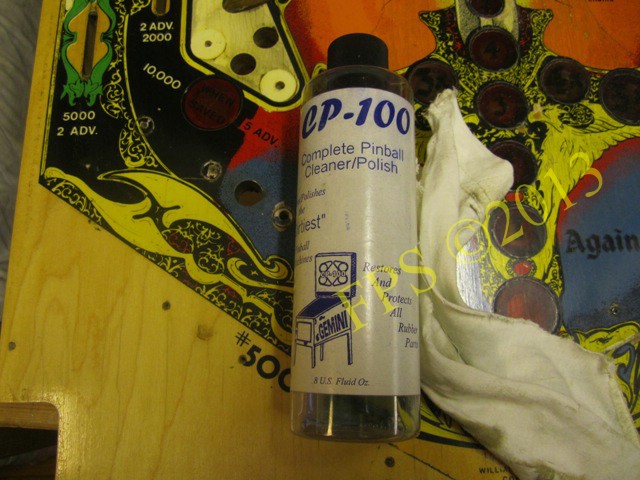

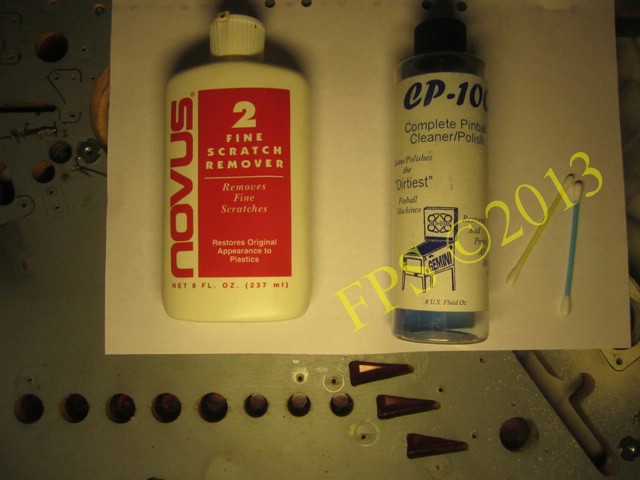

För att rengöra spelplanen används CP-100 och Novus 2. CP-100 tar bort den ytliga smutsen och ger lyster till spelplanen, fungerar även bra på gummiringar, Novus 2 tar bort smuts som sitter fast hårdare och lite djupare i spelplanen.

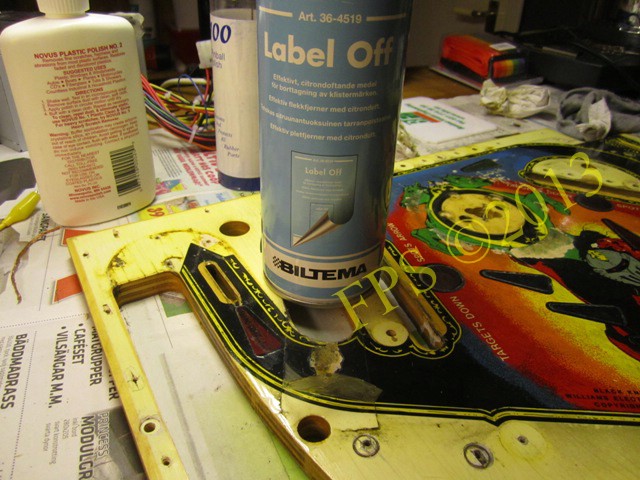

Jag använder Label Off för att avlägsna mylar från spelplanen, är helt harmlös mot spelplanen och löser inte upp lack eller färg på spelplanen. Mycket effektivt för att lossa mylar, spraya rikligt med Label Off och dra sakta i små steg bort mylaren. Label Off rekommenderas starkt.

Halva mylaren har lossnat från Williams Black Knight spelplanen.

TIME FOR REFURBISHING

ALWAYS CHECK FOR...

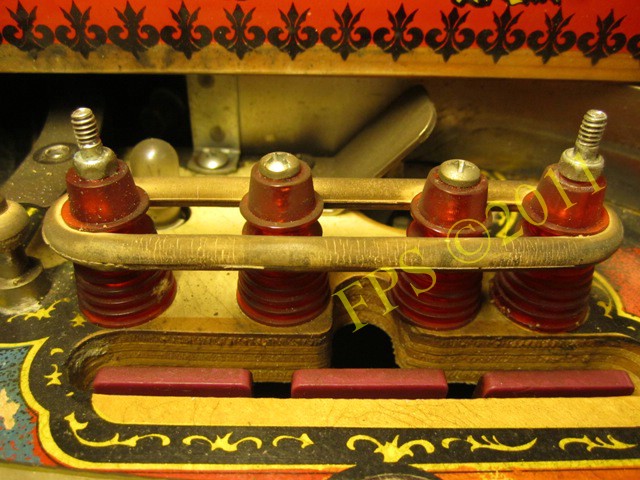

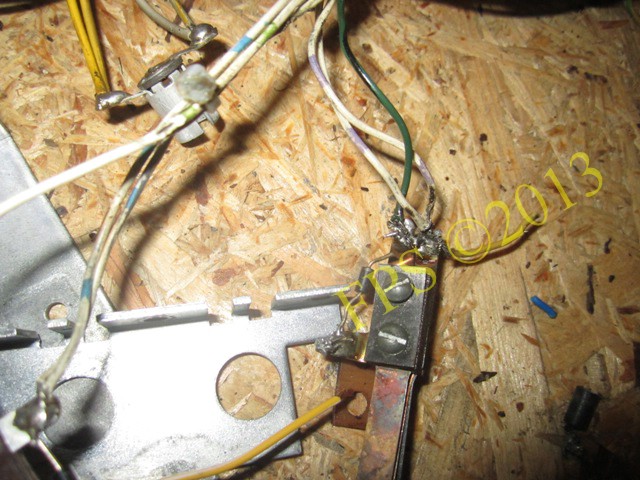

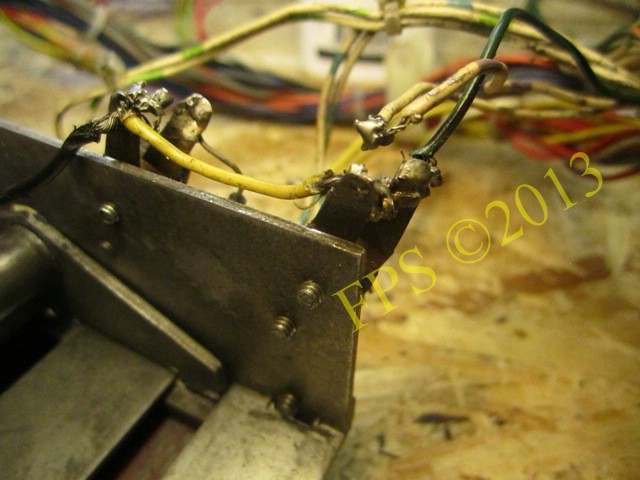

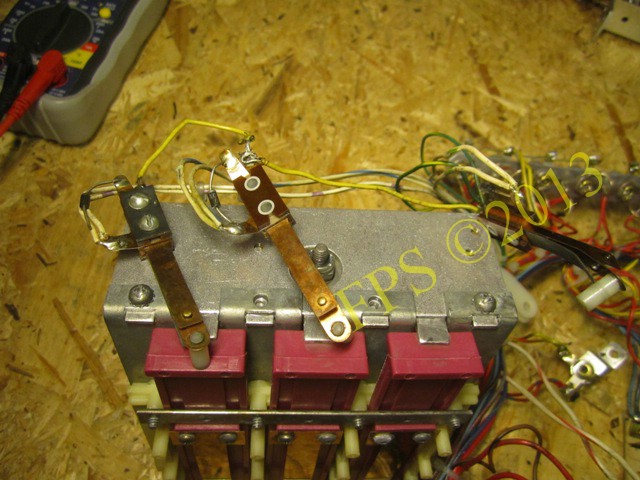

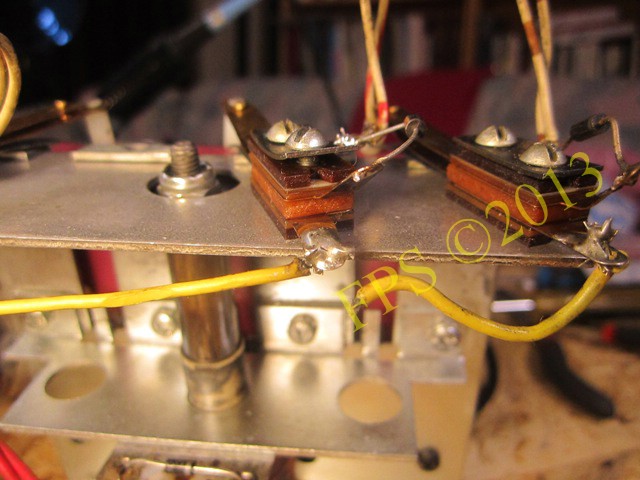

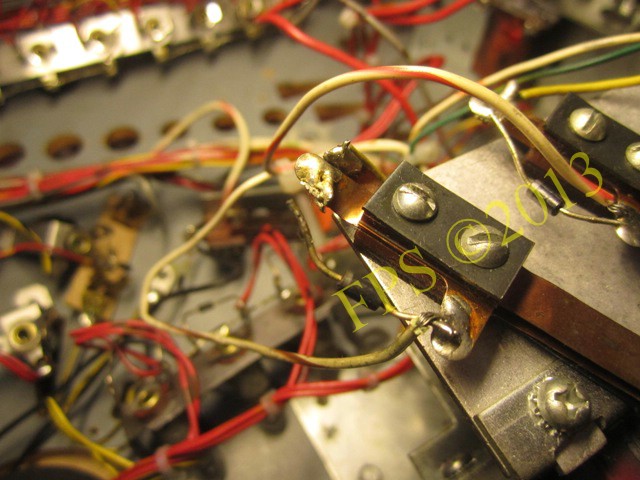

Titta alltid noga efter lödningar som har släppt eller är på väg att ge sig, ibland har kabeländen ett fåtal kardeler kvar i lödpunkten och kan lossna när som helst. Här ser vi en kabel som har släppt i lödningen till drop target bank, förmodligen på grund av vibrationer när drop targets rör sig upp och ner.

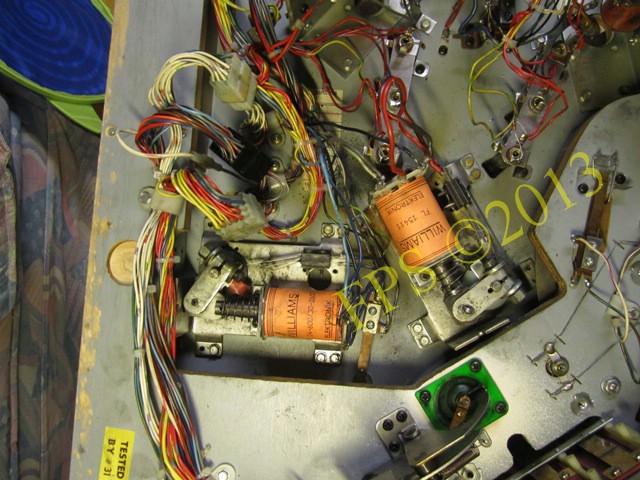

Ett annat exempel, kabel som har släppt i lödningen till en av flipprarna (coil) på Williams Black Knight.

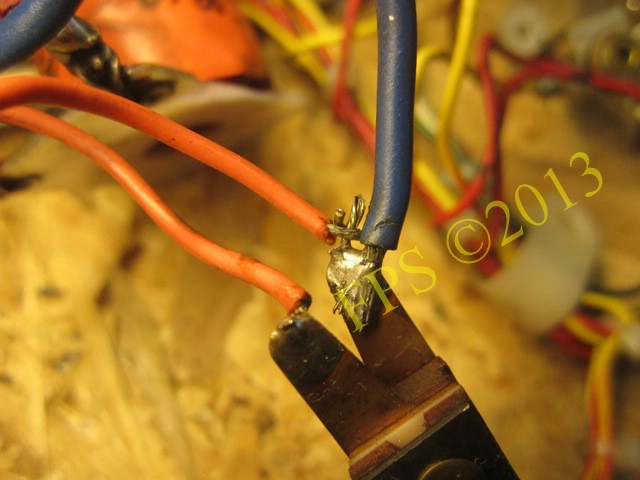

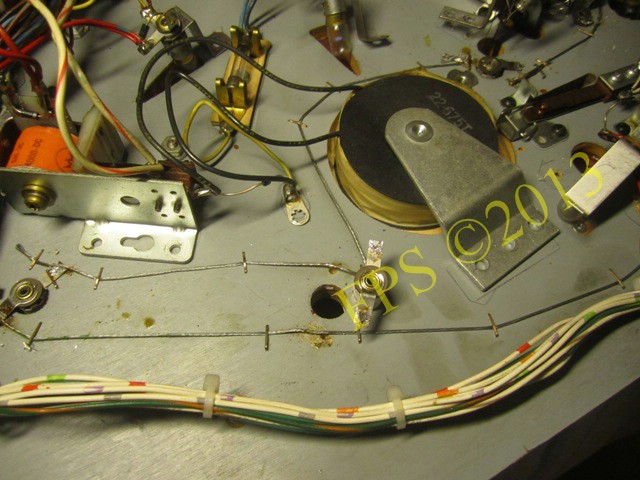

Ytterliggare ett exempel - lös kabel.

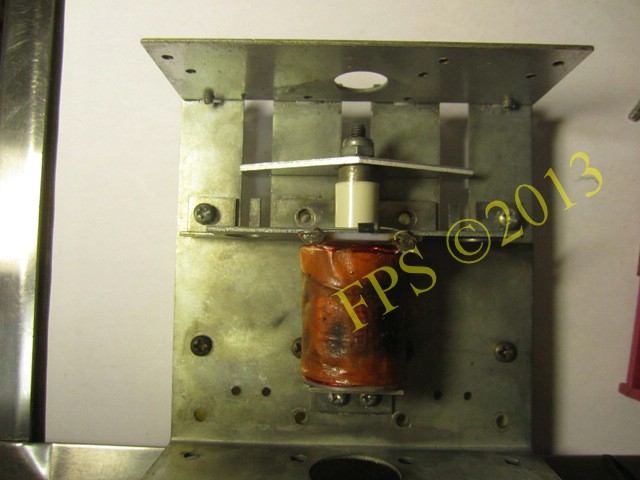

Kontrollera coils (solenoid) visuellt, om de ser brända ut, resistansmät eller byt ut, om mätningen ger ett Ohm värde mindre än 2.5 är coil "död". Ett reistansvärde på 2,5 ohm eller mer bör mätningen ge. Titta även efter lösa kablar som oftats har klippts för att undvika att transistorer "skjuter" på kretskorten, ofta en enkel "MAcGyver" fix för att undvika problemet.

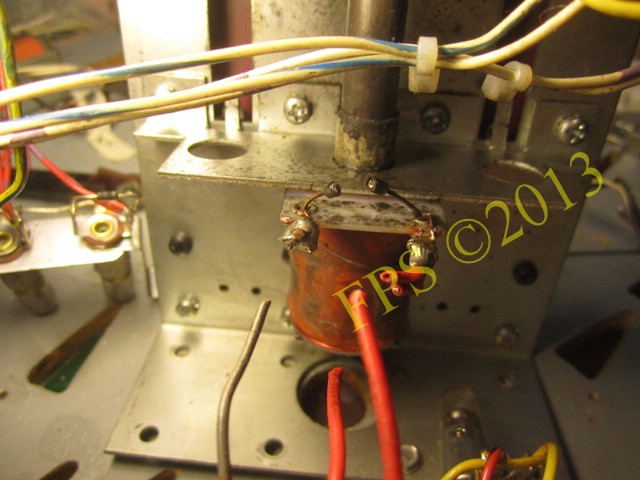

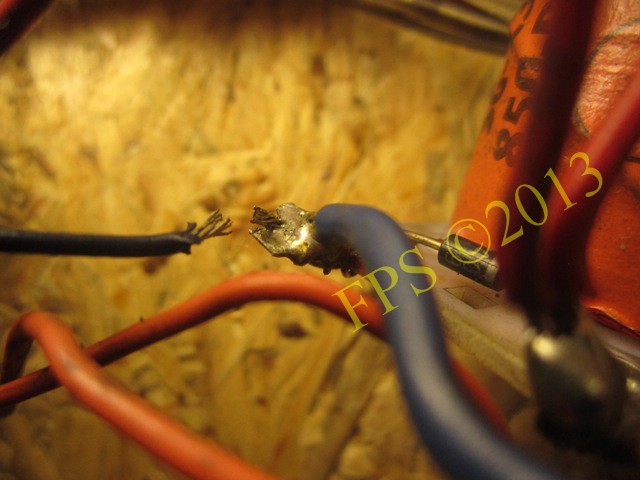

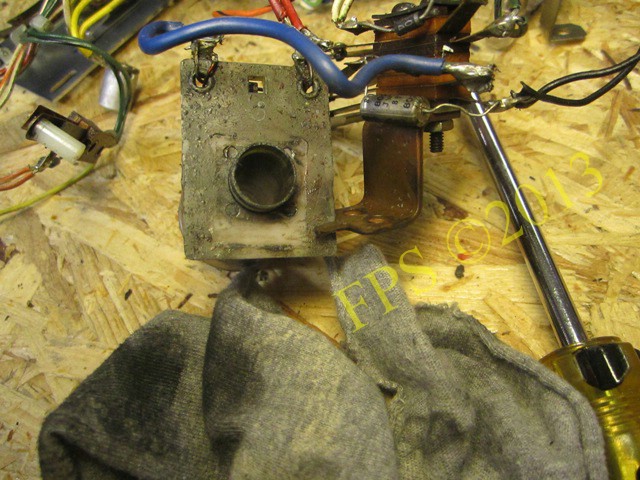

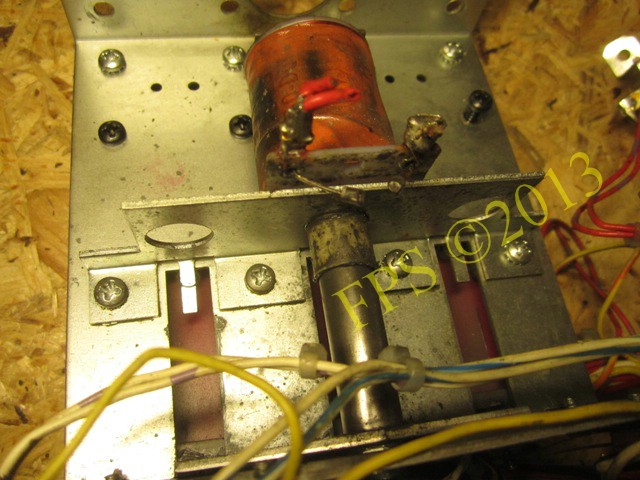

En coil diod som har "exploderat" på Williams Black Knight. MacGyver klippte kablarna för att kunna spela en stund till på spelet med en död drop target bank, kul - inte!

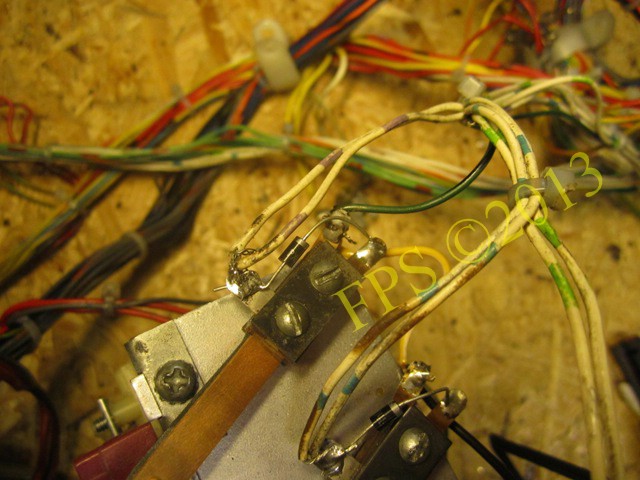

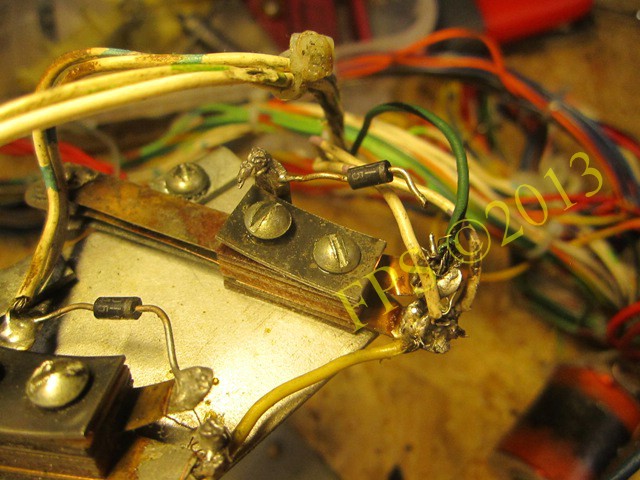

Exempel på lösa dioder på Williams Black Knight.

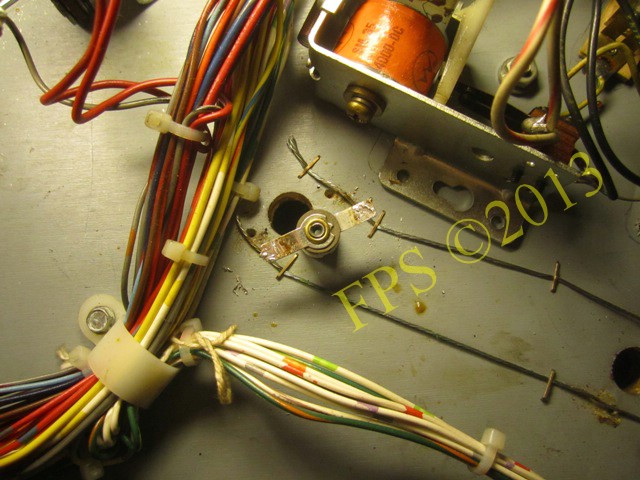

Ännu en oförlåtlig MacGyver fix! Kabeln är virad till lödöglan på switchen utan lödning, vad tänkte han på här?

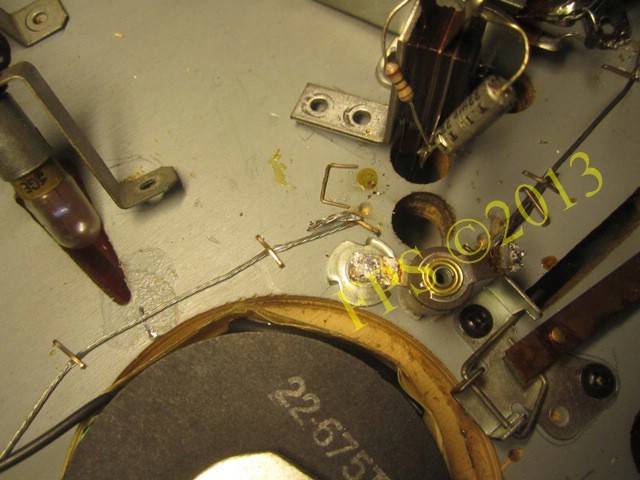

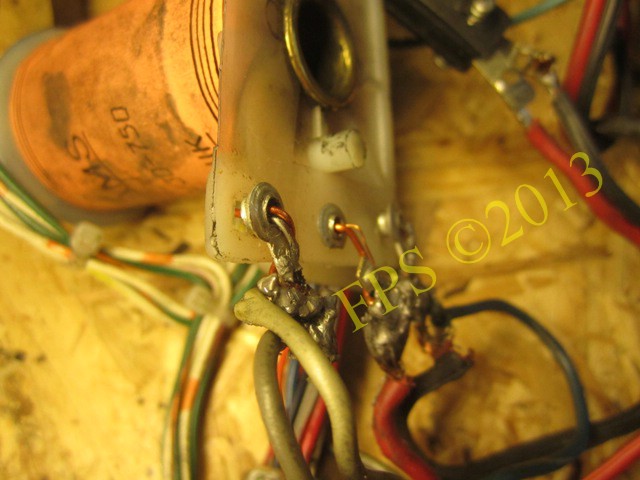

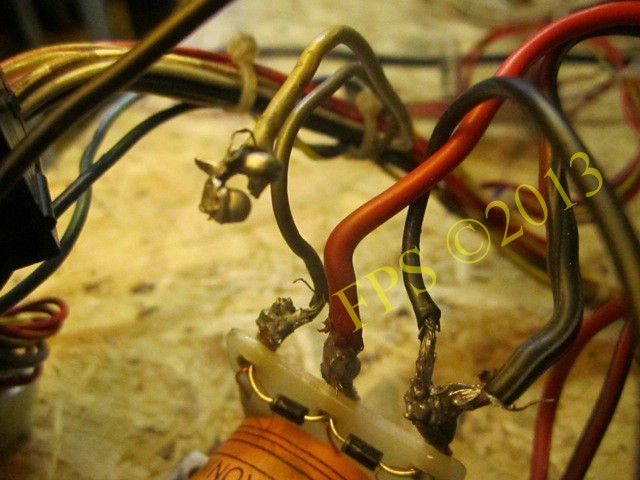

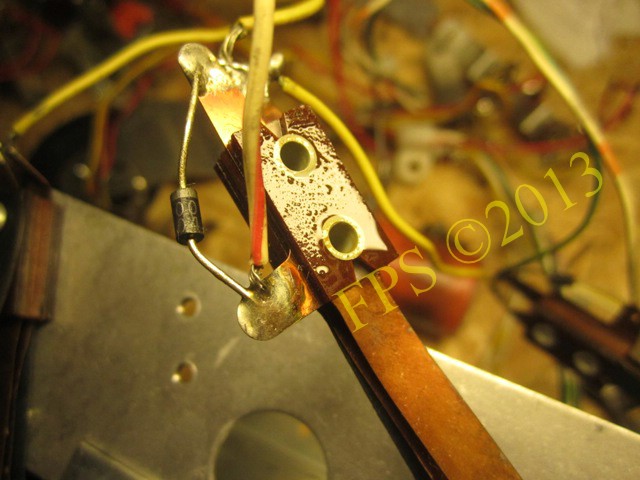

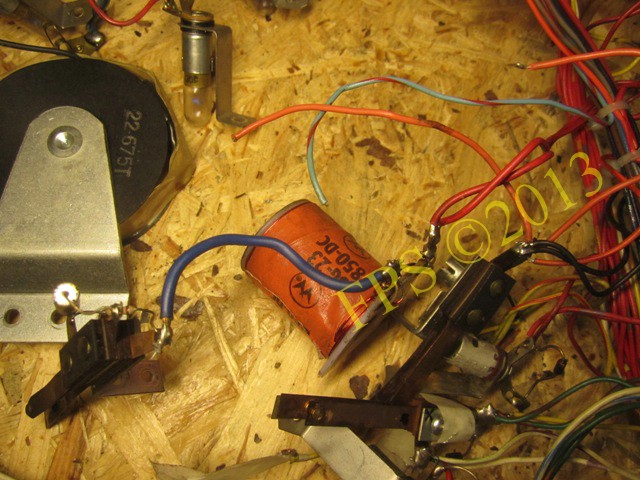

Lödögla har släppt från coil då man har använt för mycket värme vid lödning.

Williams Black Knight var i mycket dåligt skick och jag har aldrig hittat så mycket lösa kablar och trasiga coil diodes på ett flipperspel tidigare.

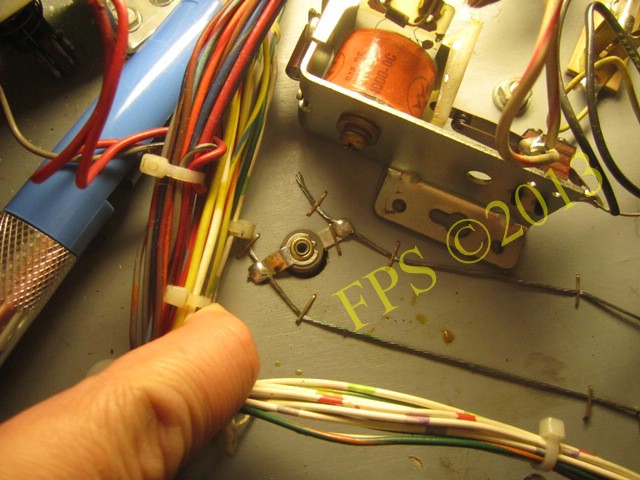

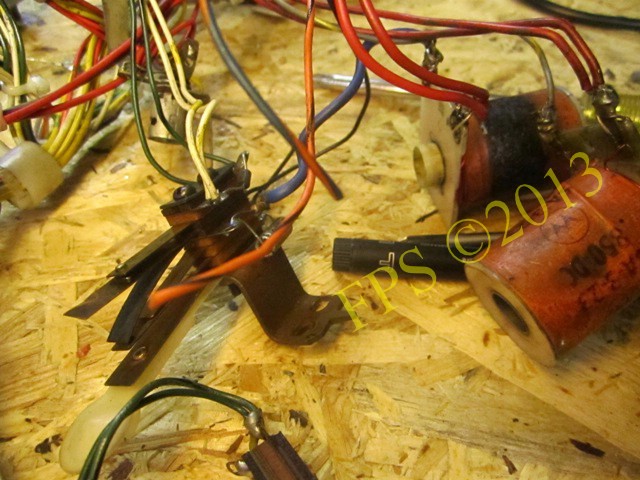

En ledtråd om var den oranga kabeln i bilden tidigare ska anslutas. Vi ser endast en stump av en orange kabel på switchens lödöra. Jag verifierar att det ska sitta en orange kabel på switchens lödöra genom att läsa elschemat i Williams Black Knight manual.

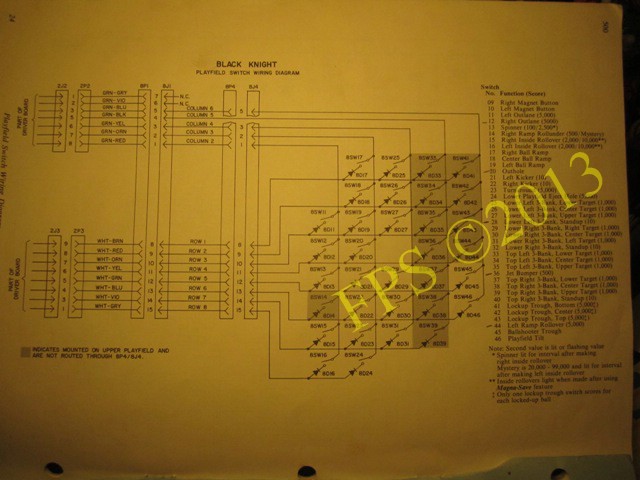

Williams Black Knight playfield switch wiring diagram.

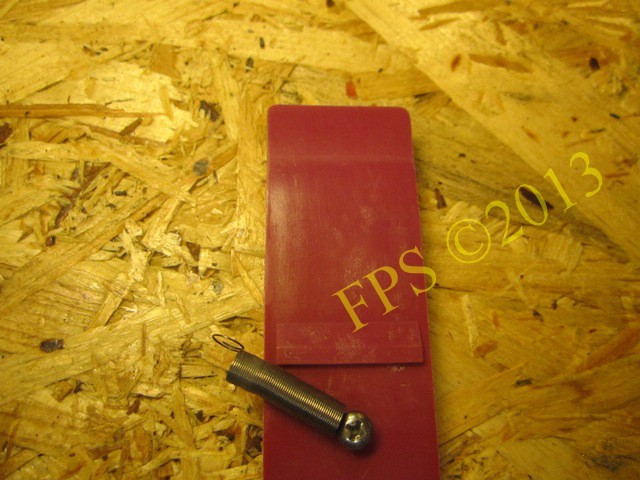

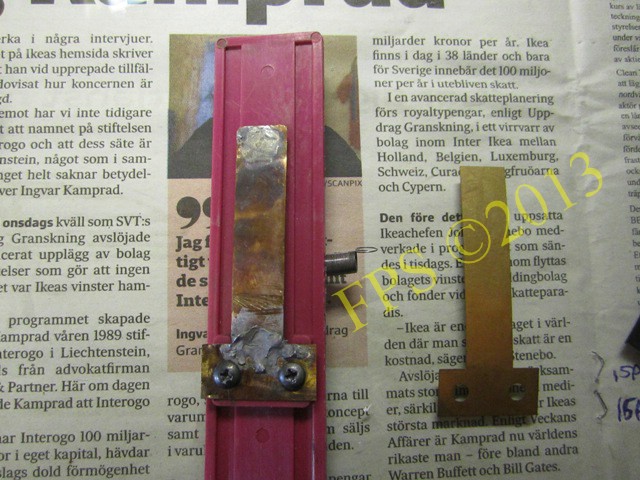

Bjuder på ytterliggare en till MacGyver lösning, lagning av flat T-shaped tensioner spring (T-formad fjäder) på Williams Black Knight drop target assembly.

Fjädern byts ut mot en ny.

BAD SWITCHES

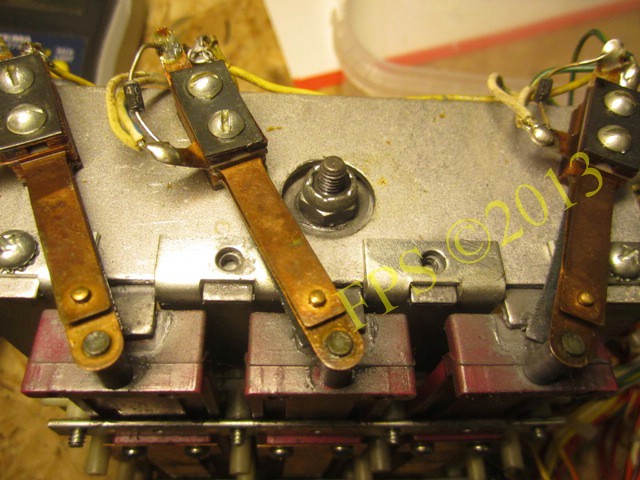

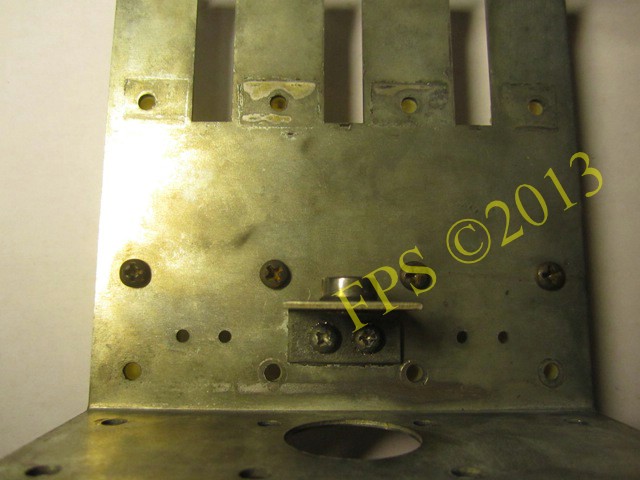

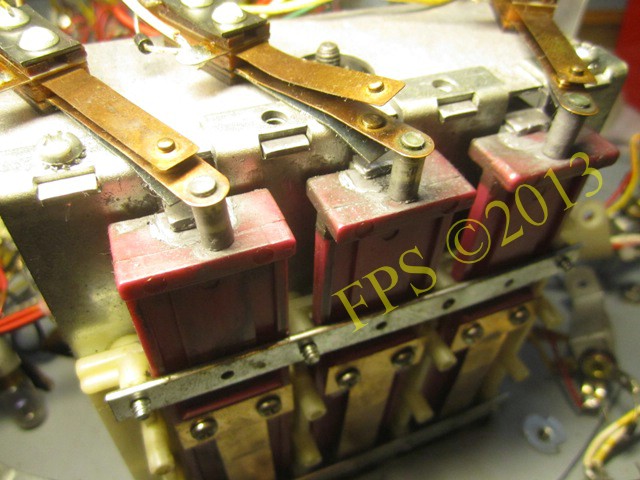

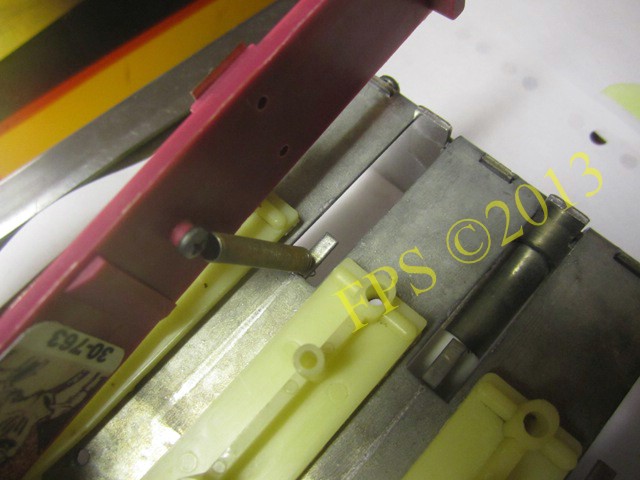

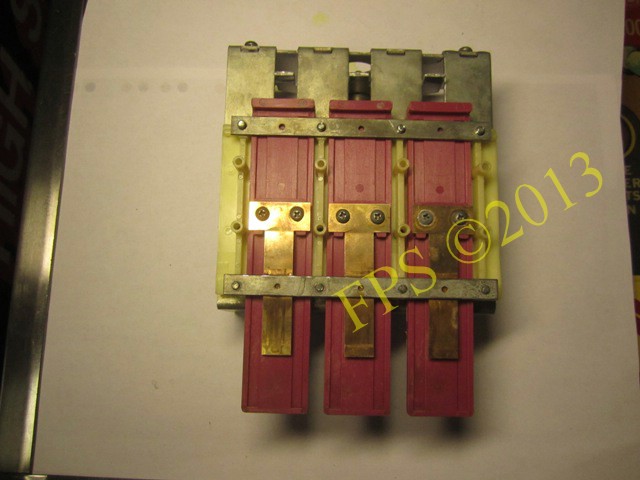

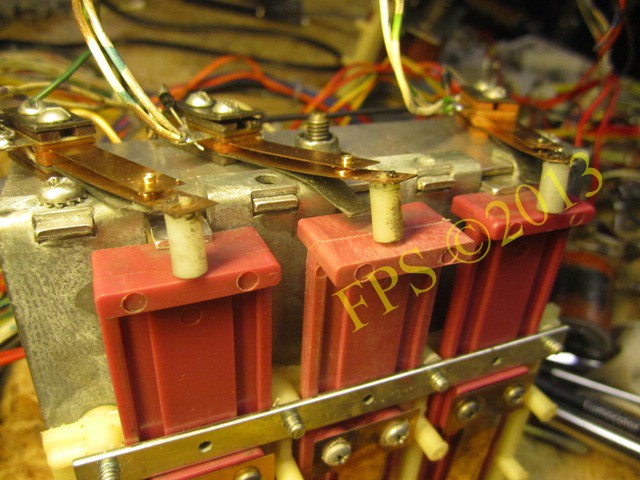

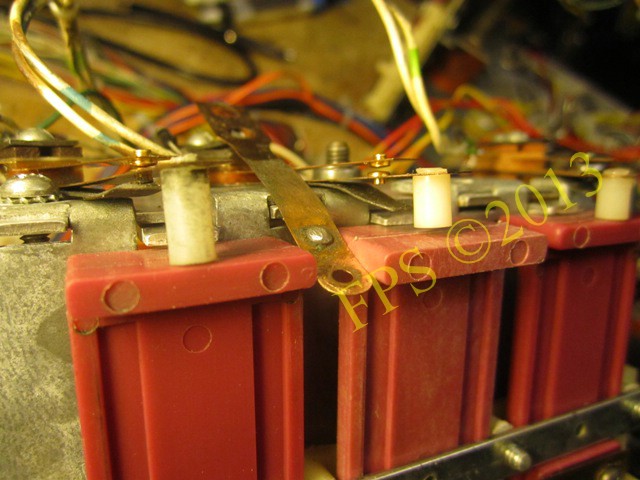

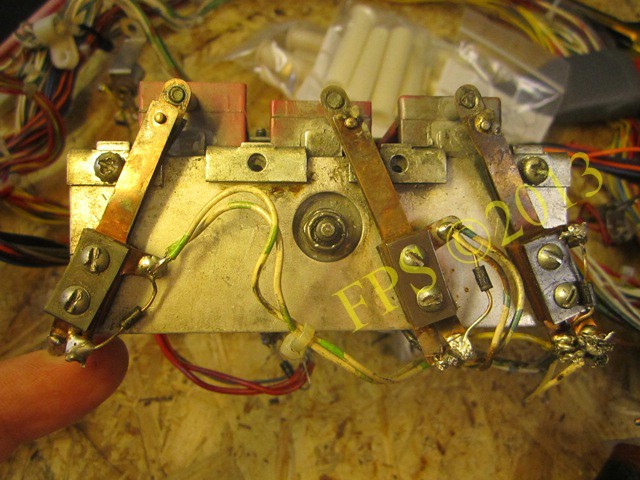

Det nedre bladet på switcharna var dåliga på en av 3-bank drop target.

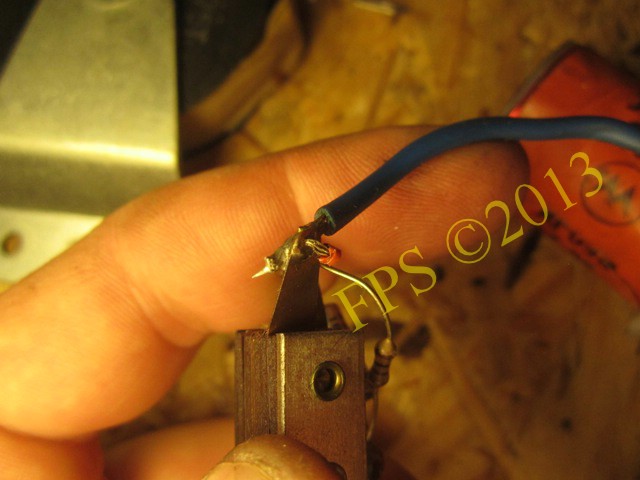

MacGyver har försökt återskapa kontaktpunkten på switch bladet genom att värma på en kula med lödtenn.

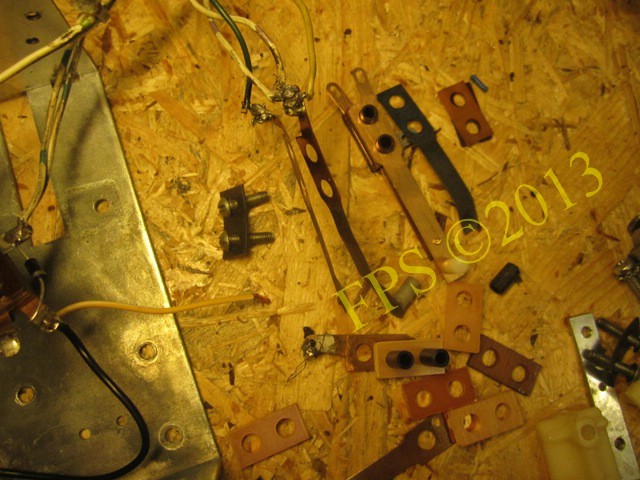

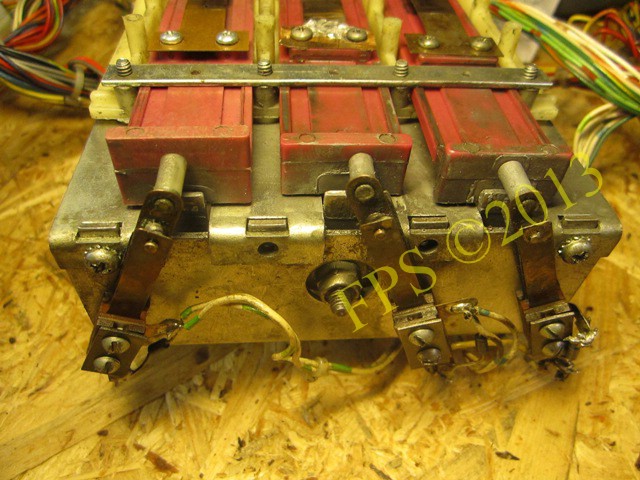

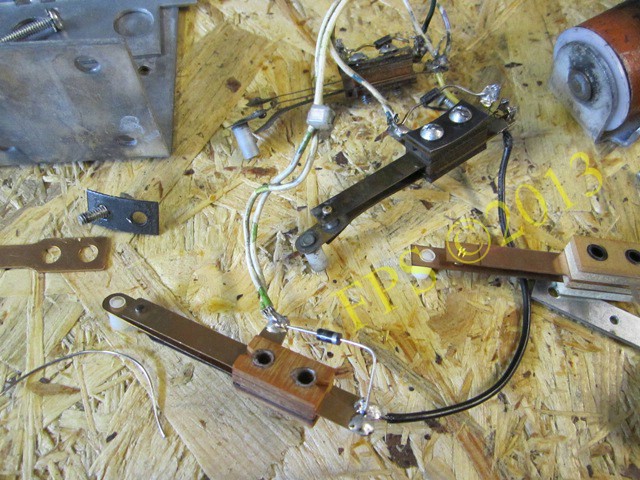

De dåliga switch bladen byts ut genom att plocka isär switcharna och bygga ihop dem igen.

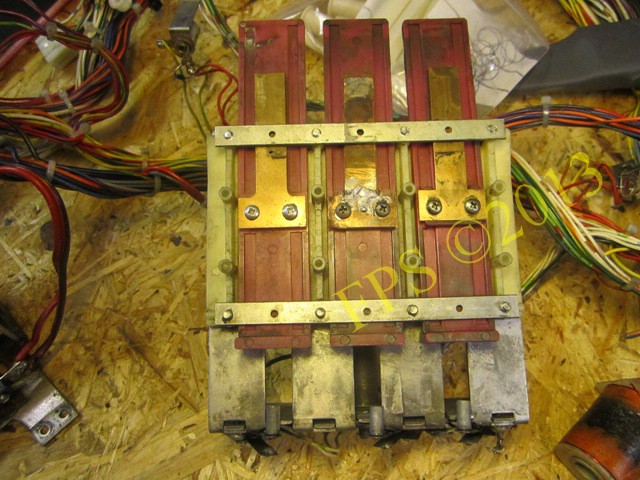

En av tre switchar renoverade med nytt switch blad.

De nedre switch bladen utbytta.

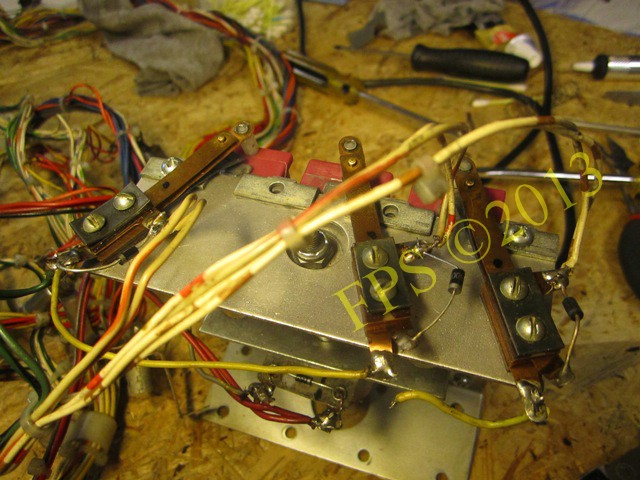

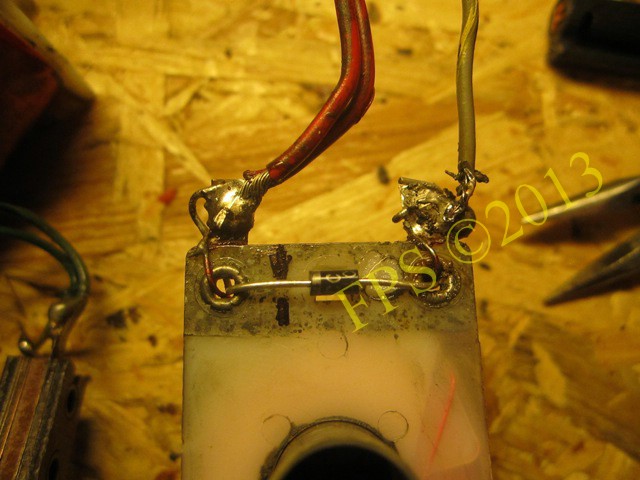

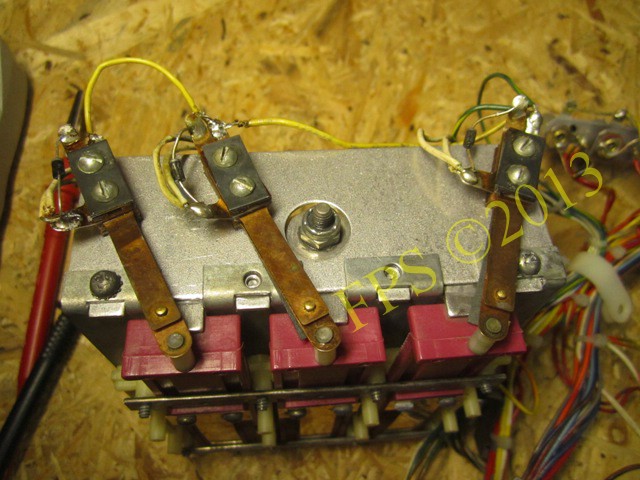

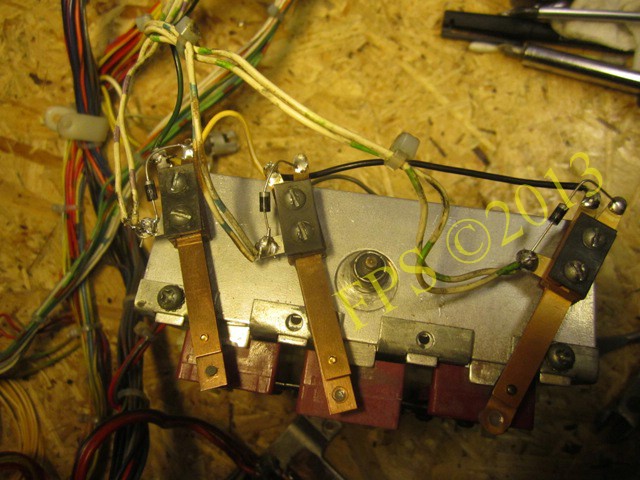

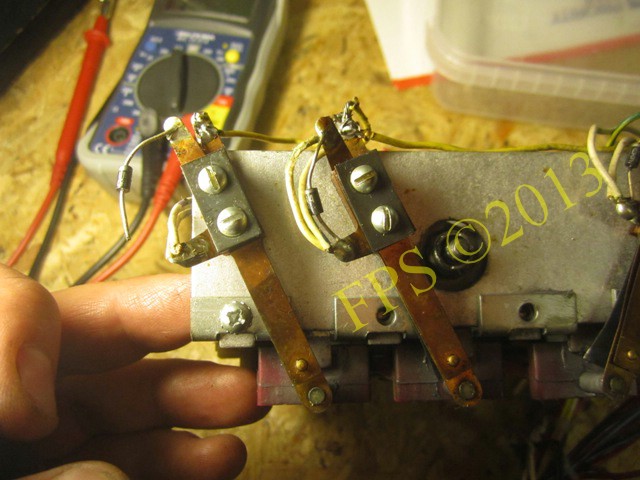

Nya kablar dras mellan switcharna och dioder (1N4004) har byts ut.

BAD, BAD COIL DIODE - A RISK!

Jag byter alltid ut alla dioder (1N4004) på alla solenoider (coils) för att undvika att någon är trasig eller kommer att falera i framtiden, ingen stor kostnad förutom arbetet att löda. Coil dioderna är utsatta för mycket vibrationer vilket kan göra att de spricker eller skadas och ibland har jag kunnat smula sönder dioder med fingrarna. En dålig coil diode resulterar oftast i att en eller flera tranistorer "dödas" på driver kortet. Coil dioden förhindrar en spoles kollapsande spänning från att strömma tillbaka till den tillhörande drivtransistorn, vilket annars kan skada drivtransistorn.

Markera med ett svart streck åt vilket håll diodens band ska sitta så slipper man misstaget att vända dioden åt fel håll. 1N4004 diodens ände med band ska anslutas till spolens positiva spännings öra, spolens öra med två tjockare röda kablar "daisy chanied" i bilden.

CAUTION - NEVER, EVER GREASE OR OIL A UNIT!

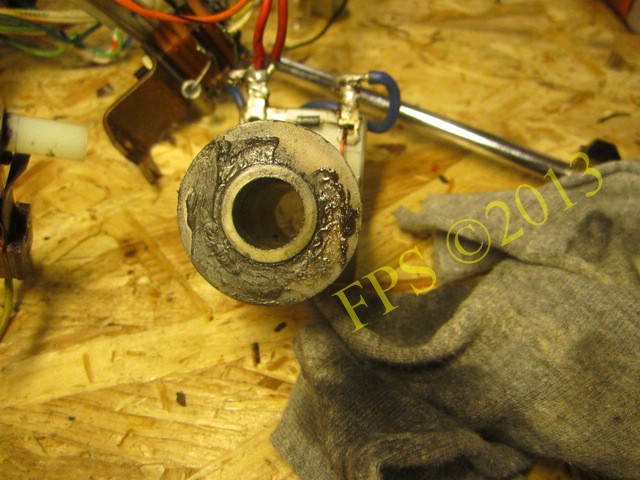

Har MacGyver använt grafitfett här?!?

Vill utfärda en varning att man ska aldrig under inga omständigheter olja eller smörja en enhet i ett flipperspel, detta kan inte sägas för många gånger. Flipperspelets enheter är gjorda att röra sig utan fett, oftast metal detaljer mot plast detaljer som inte behöver någon tillsats av smörjmedel.

Vad sa vi om grafitfett?

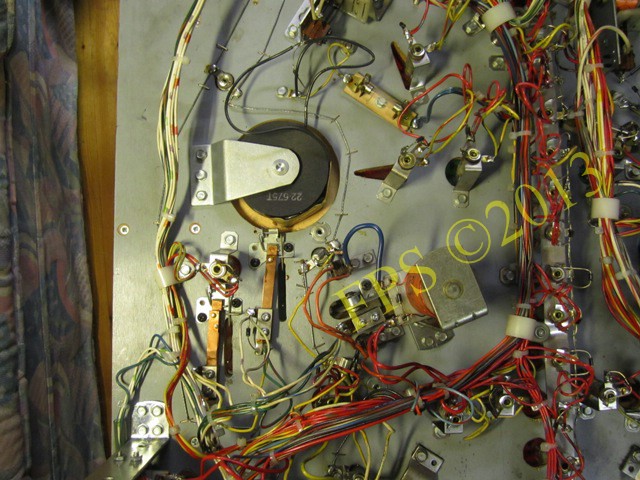

REMOVING WIRING HARNESS

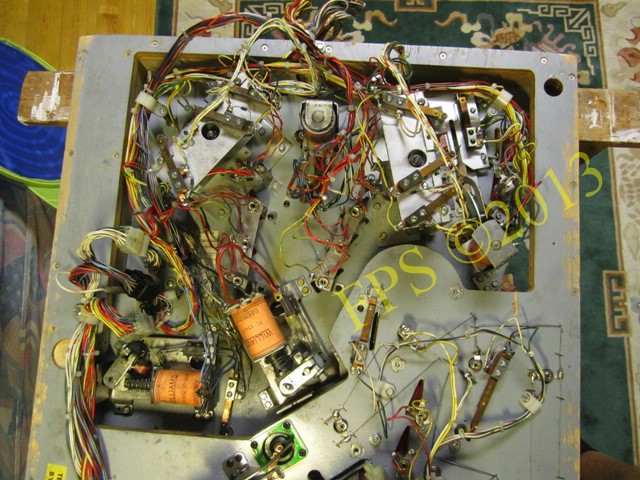

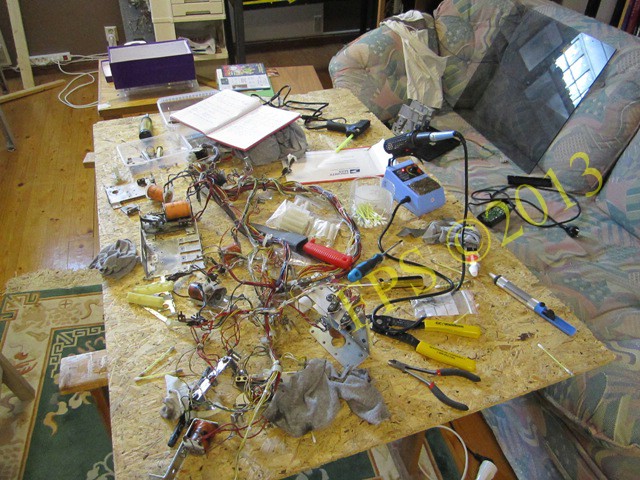

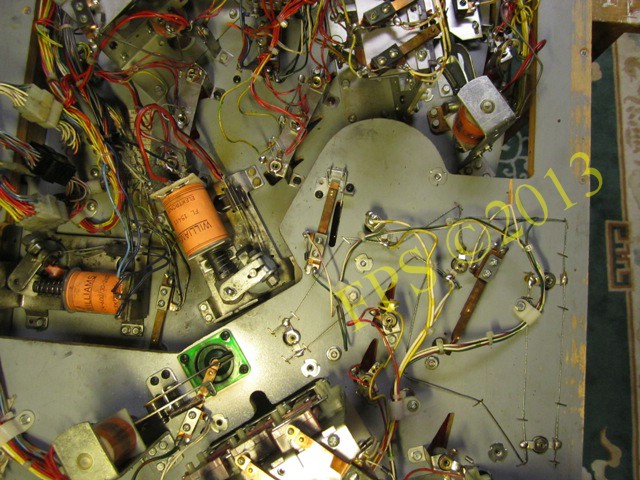

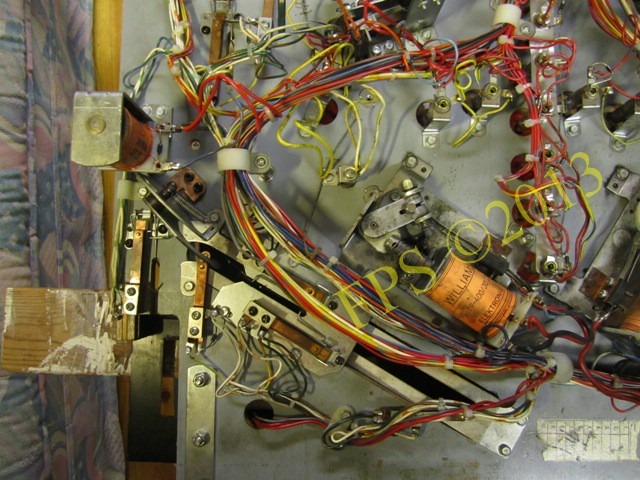

För att lossa ledningsnätet på undersidan av spelplanen behöver man en lödkolv, skruvmejslar, spetsig tång och en kamera för att ta mycket, mycket bilder för minnets skull.

Undersidan av inserts (de transparenta fönstren i spelplanen) rengörs först med Novus 2 och sedan med CP-100. En hel del smuts och sot samlas här! Williams Black Knight var det första flipperspelet att använda fasetterade inserts i spelplanen.

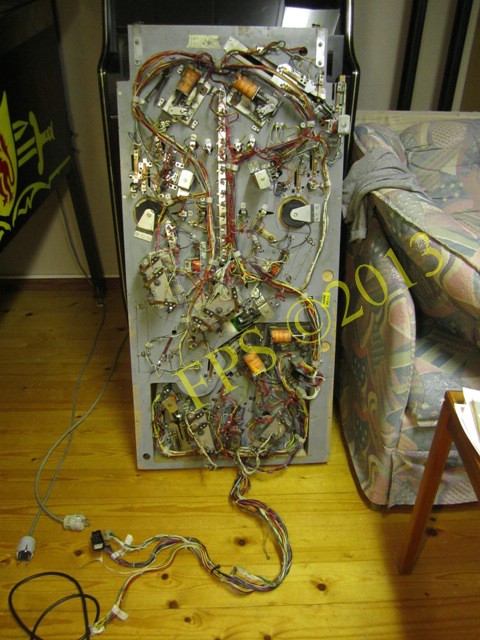

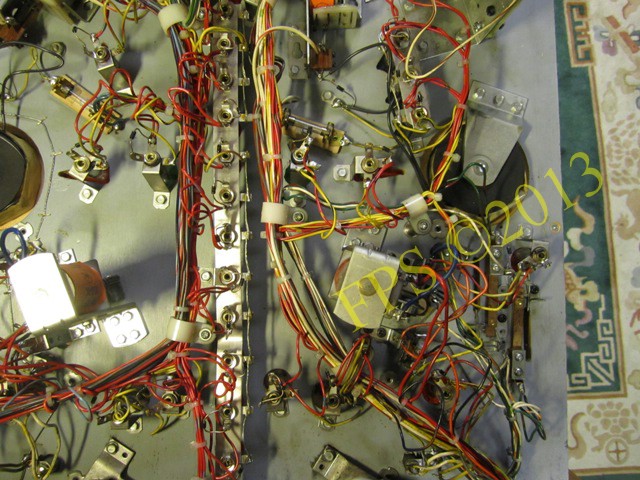

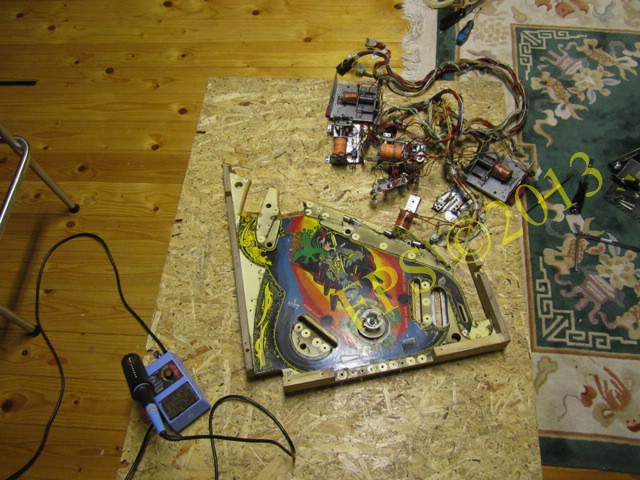

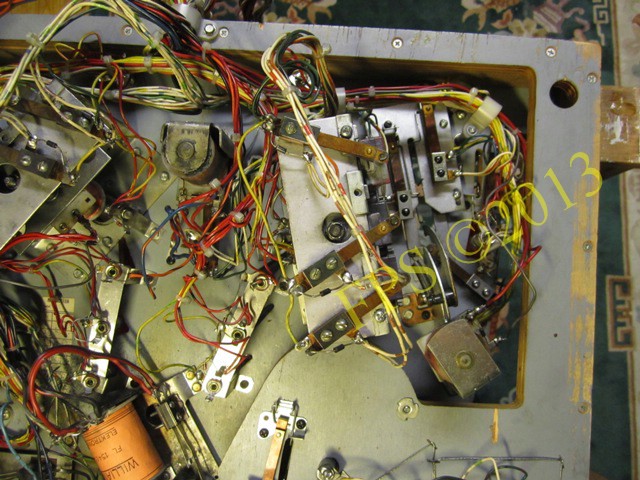

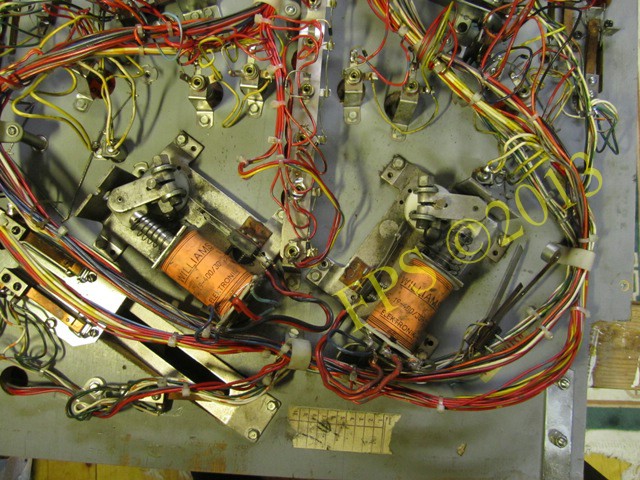

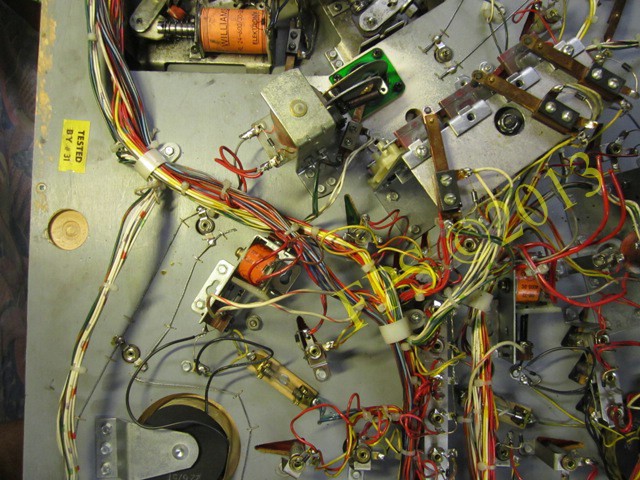

Hela ledningsnätet med alla enheter avlägsnat från undersidan av spelplanen.

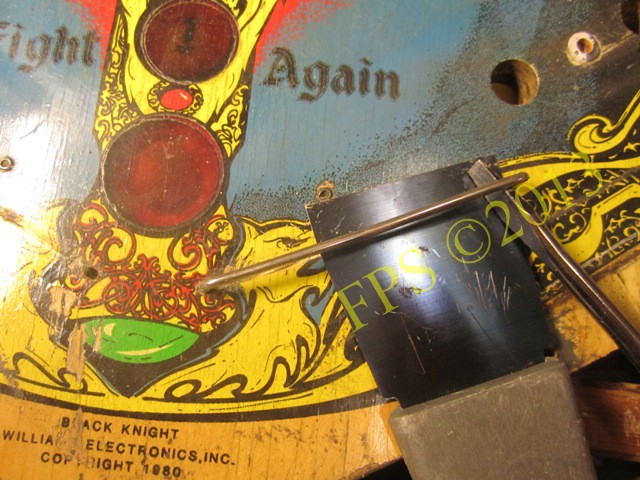

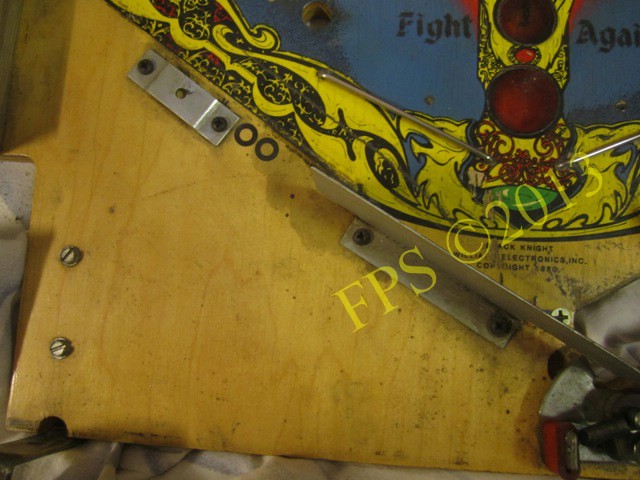

För att lossa trådräcken från spelplanen använder jag en spatel och en skruvmejsel. Jag bänder försiktigt upp trådräcket med en skruvmejsel. Jag bänder lite i taget ute i varje böj för att få räcket att lossa från spelplanen.

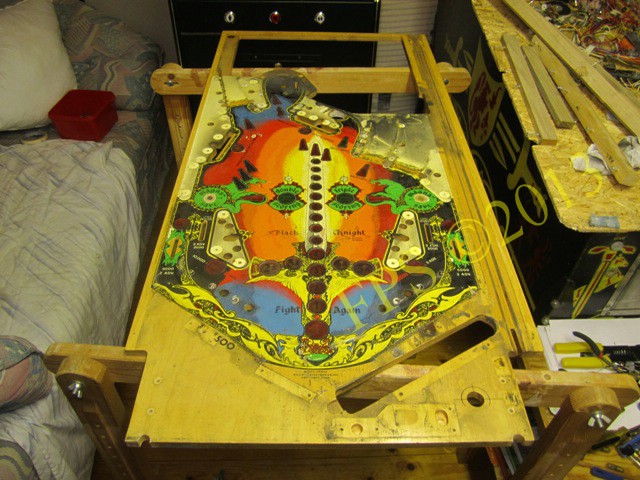

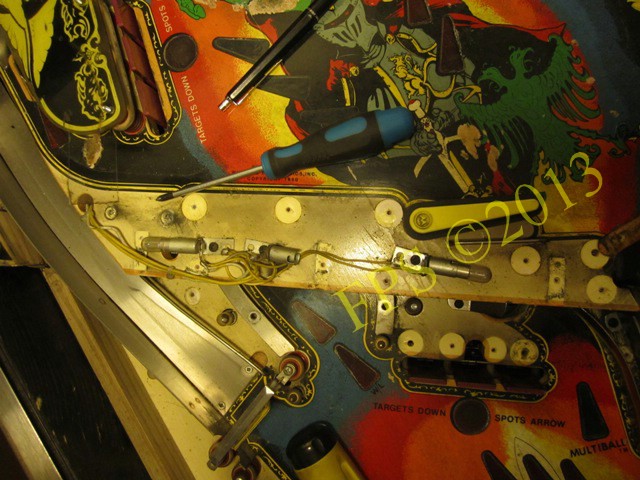

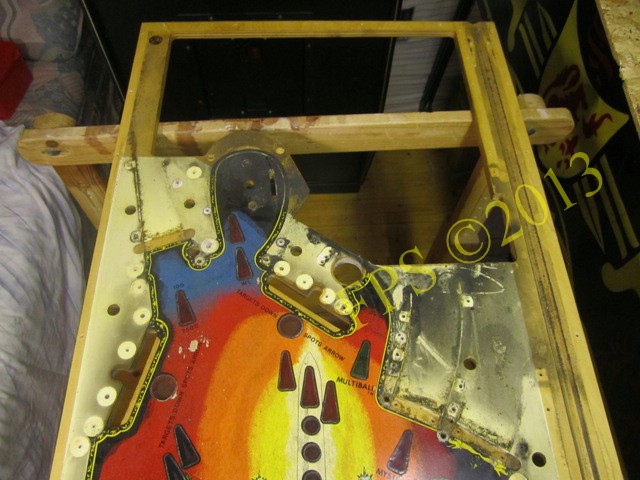

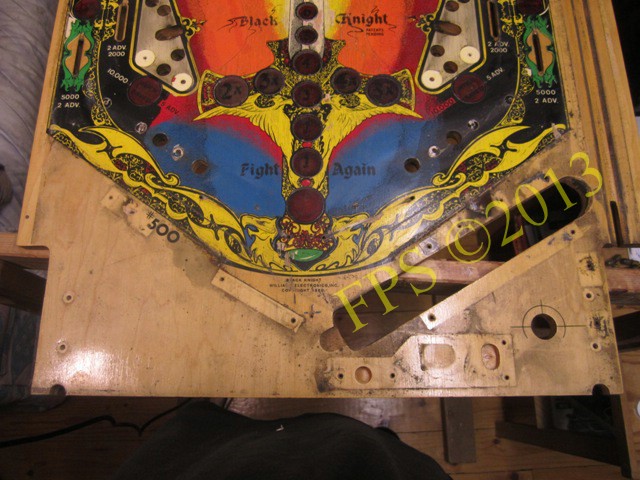

Hela spelplanen är strippad från delar och börjar bli klar för färgbättring av de ytor som har slitage.

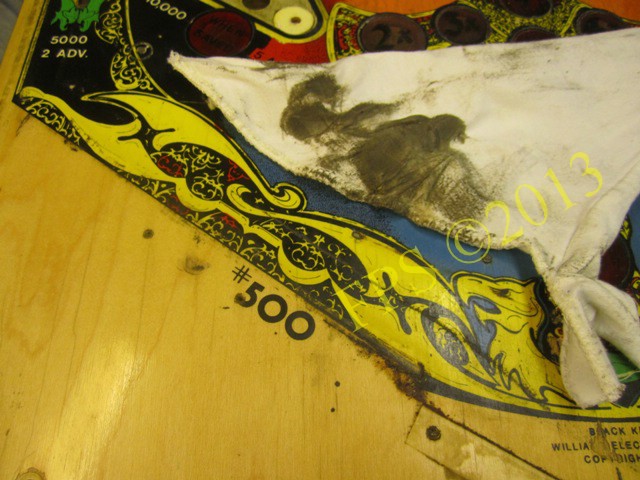

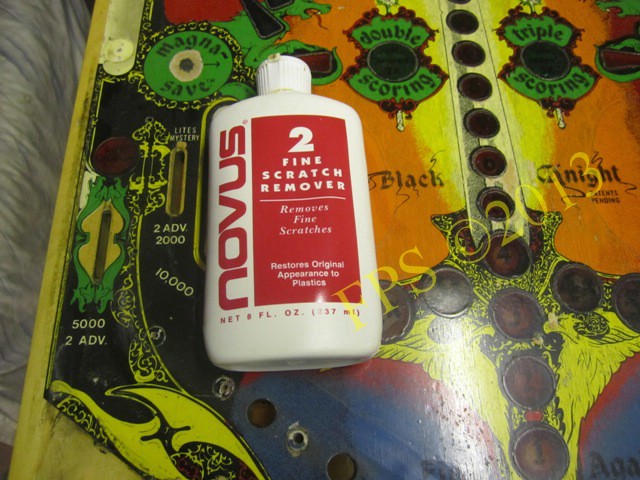

Men först rengöring med Novus 2.

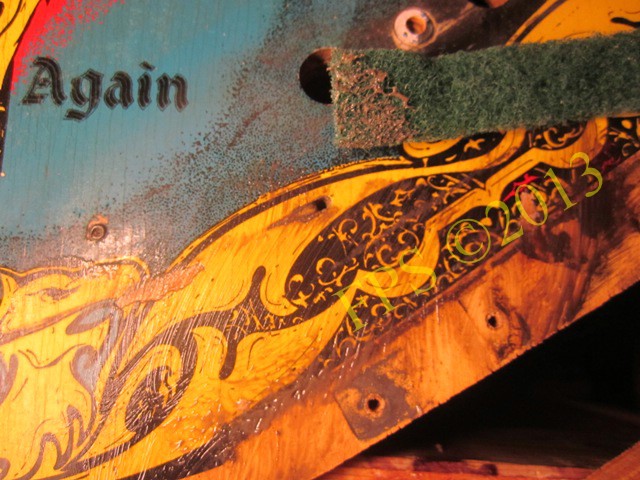

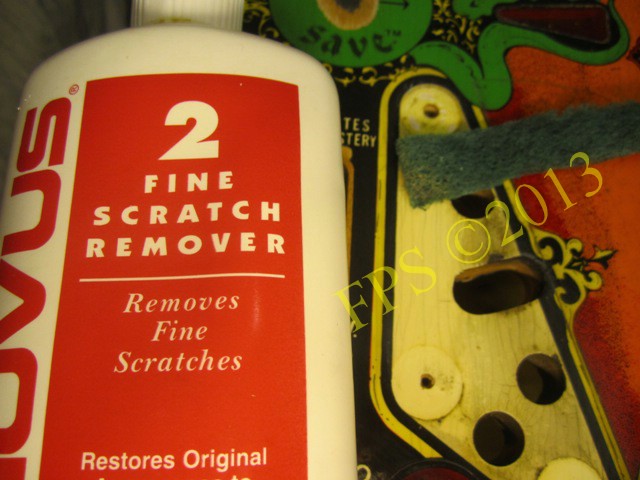

För hårt smutsade ytor, som vid slingshots använder jag Novus 2 och en Scotch brite dyna.

Avslutar med att rengöra med CP-100.

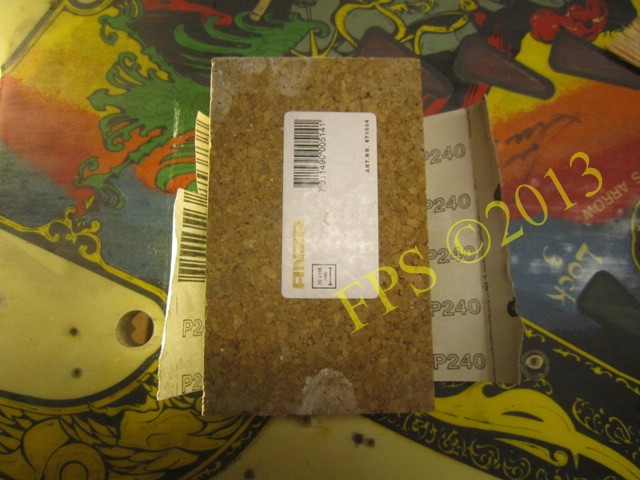

Innan jag påbörjar målning av spelplanen slipas den med 240 slippapper. Detta för att få bort alla rester från putsmedel, vax, silikon så att lacken ska fästa.

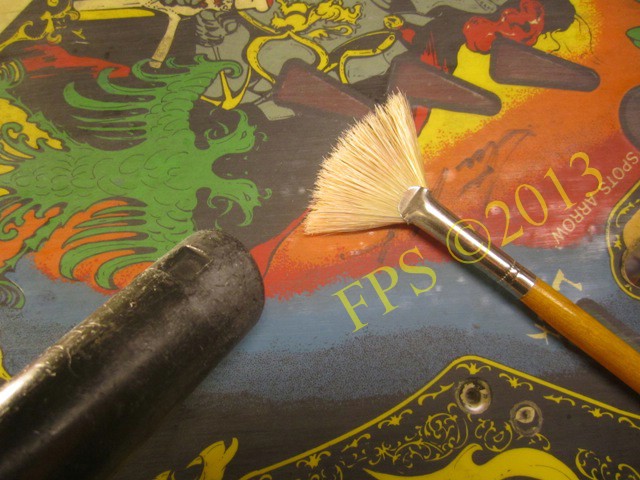

Använd dammsugare och en bred pensel för att fånga allt slipdamm, avslutningsvis torkas spelplanen med en lätt fuktad tygbit.

RE-ASSEMBY BALL EJECT UNIT

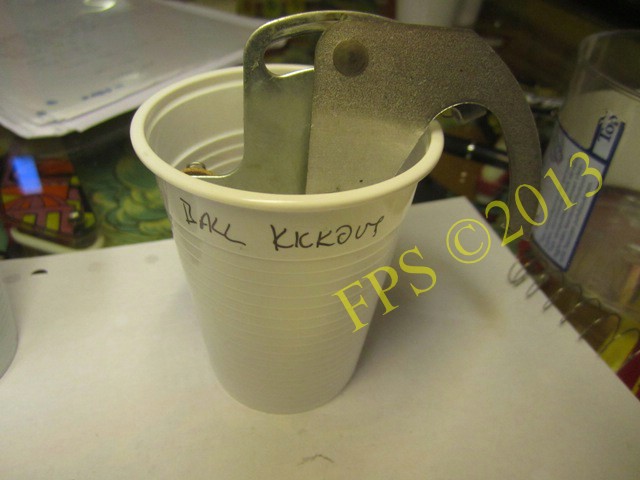

När enheterna har avlägsnats från spelplanen förvara jag dem i märkta plastmuggar.

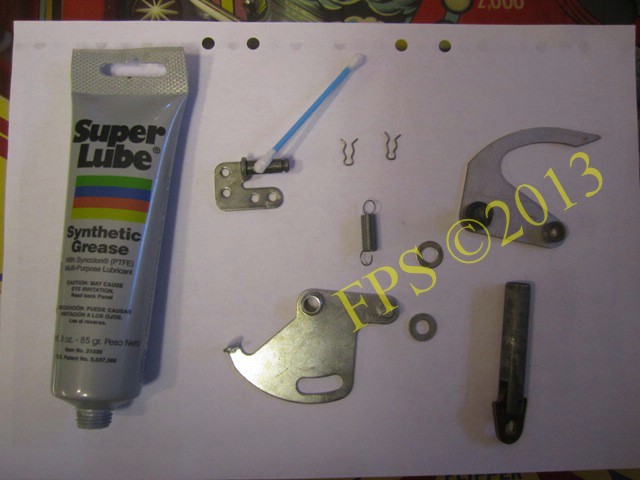

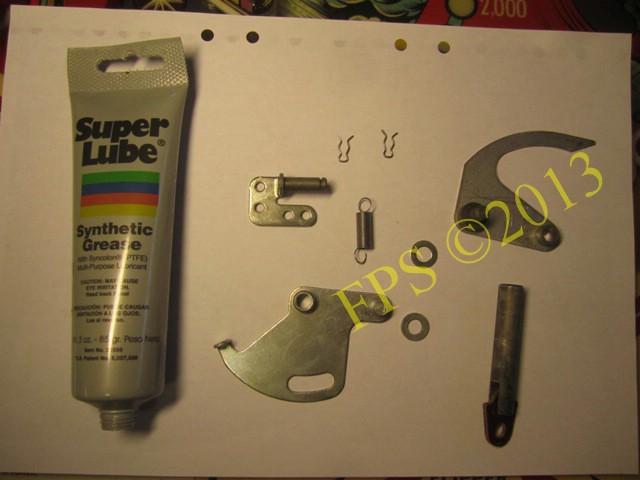

Super Lube används för att MYCKET SPARSAMT fetta in delar som rör sig, metal - metal detaljer.

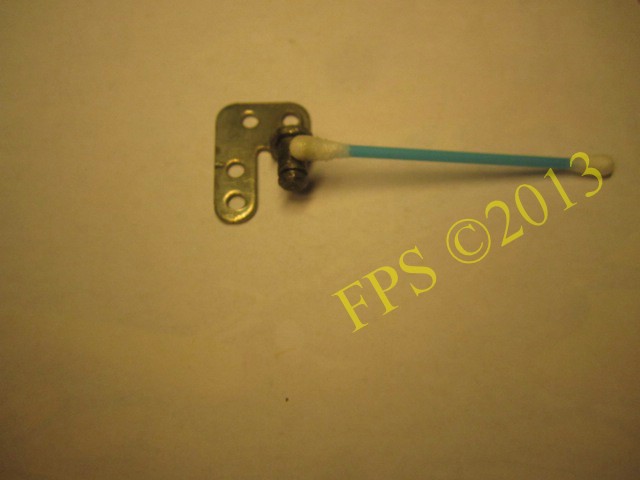

En tops används för att applicera Super Lube på mounting bracket axel.

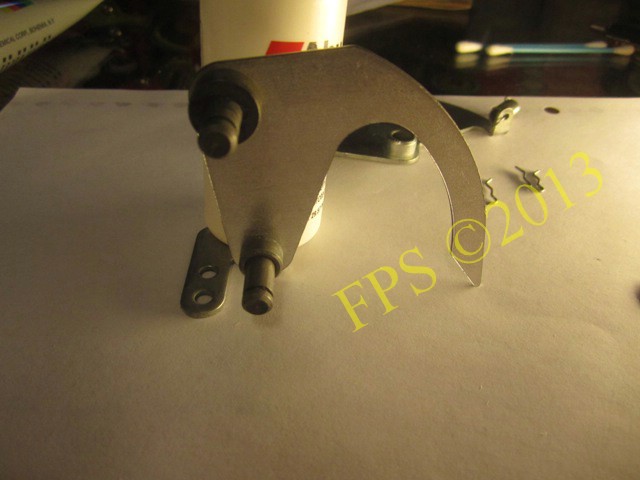

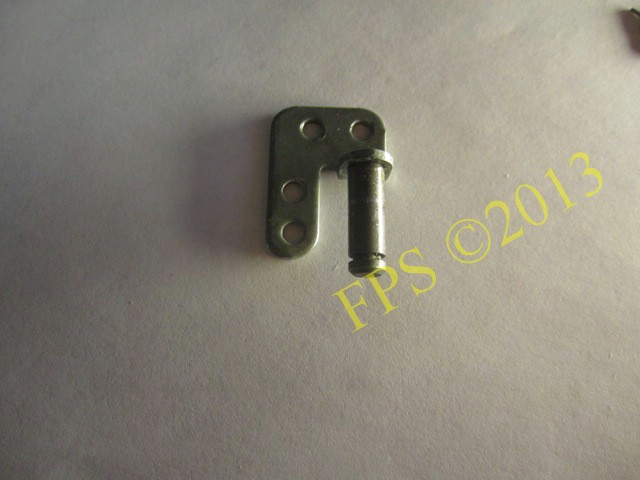

Mounting bracket assembly.

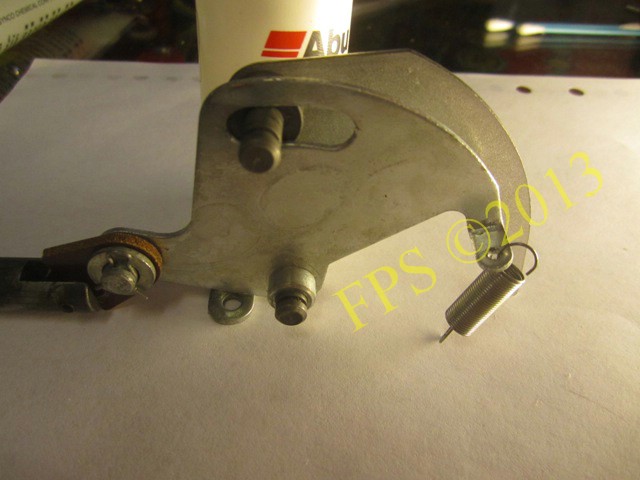

Montera eject cam på axeln.

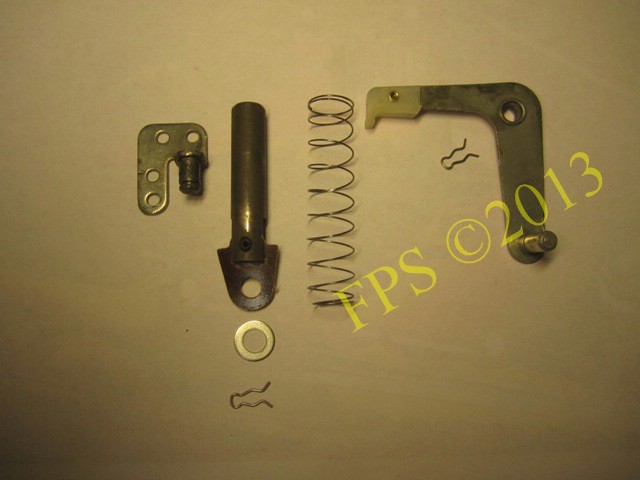

Sätt fast plunger och fjäder på spring plate assembly.

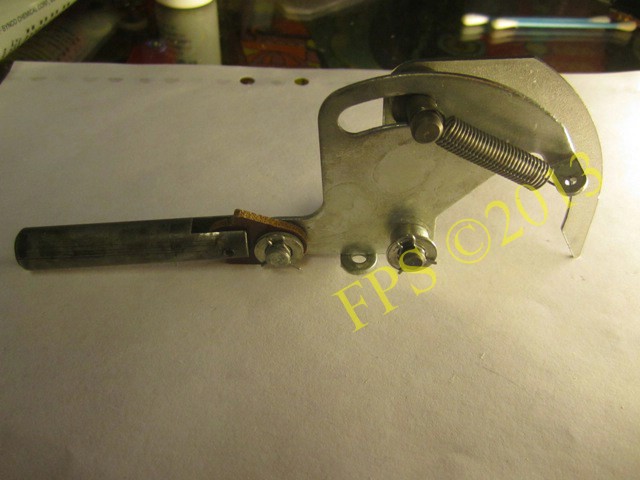

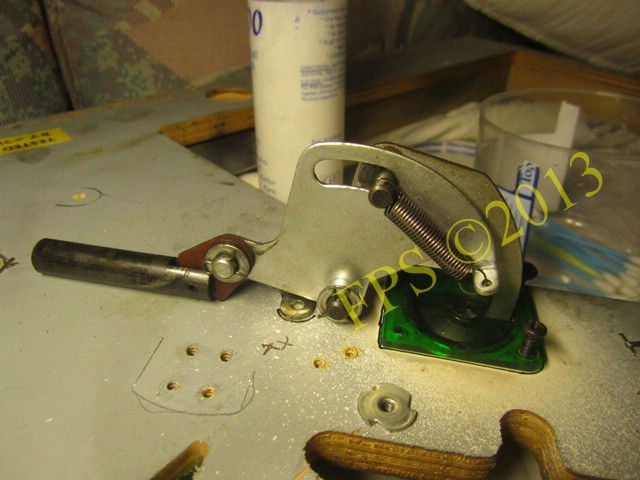

Slutligen montera spring plate assembly till eject cam med en harelkin pin och spänn upp fjädern.

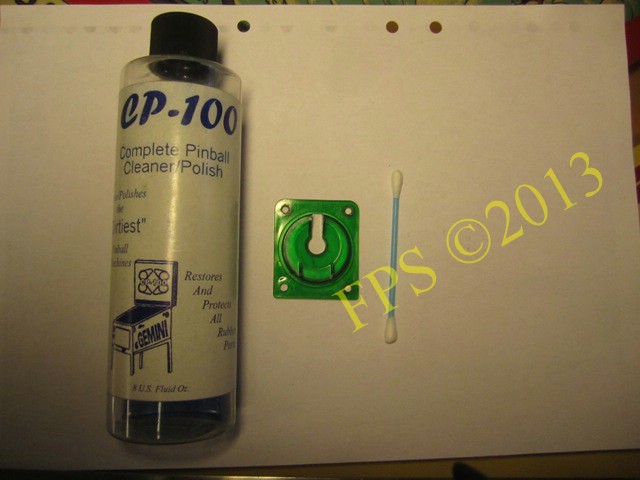

Eject hole base rengörs med CP-100.

ROLL OVER WIRE ASSEMBLY

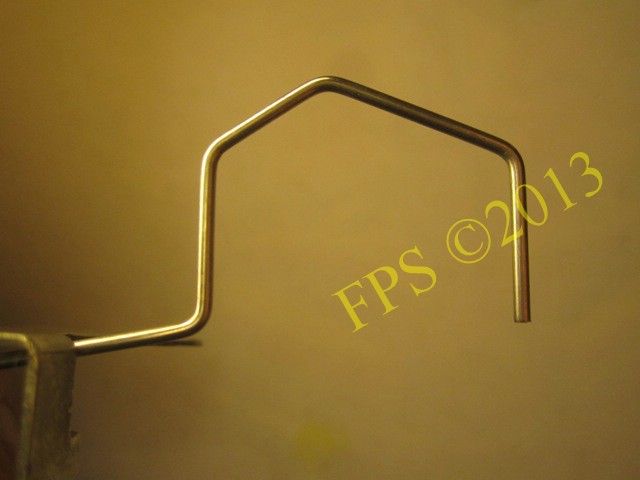

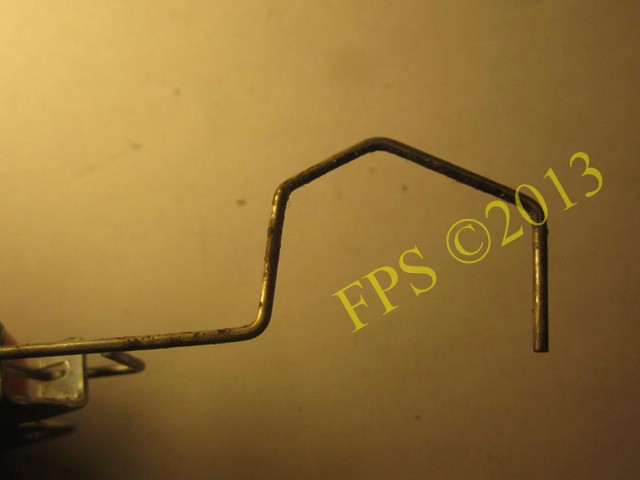

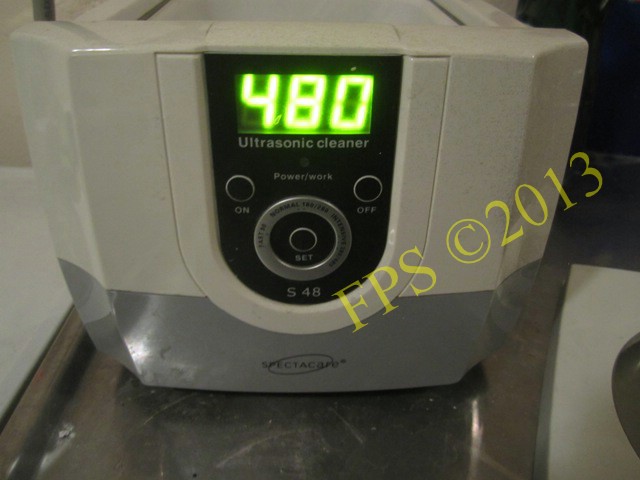

Wire forms för rollover switch på lanes var kraftigt oxiderade och hade en del rost. För att få bort all oxidation använde jag våtslippapper kornstorlek P1000 och sedan Autosol för att få dem blanka igen. De tvättades även först i ultraljudstvätten.

Här ser vi att roll over wire assembly blir blank och fin igen.

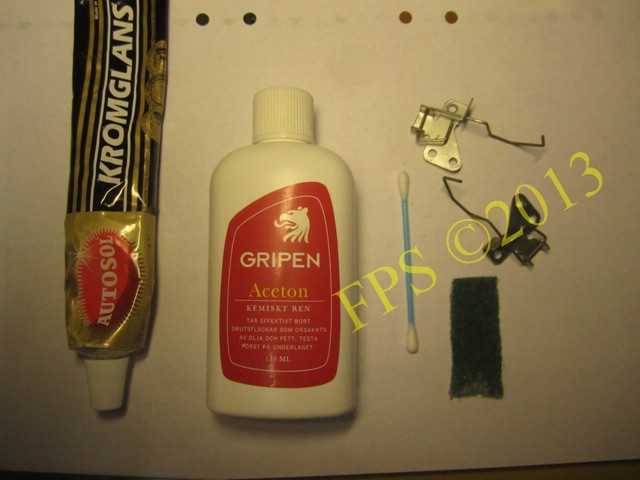

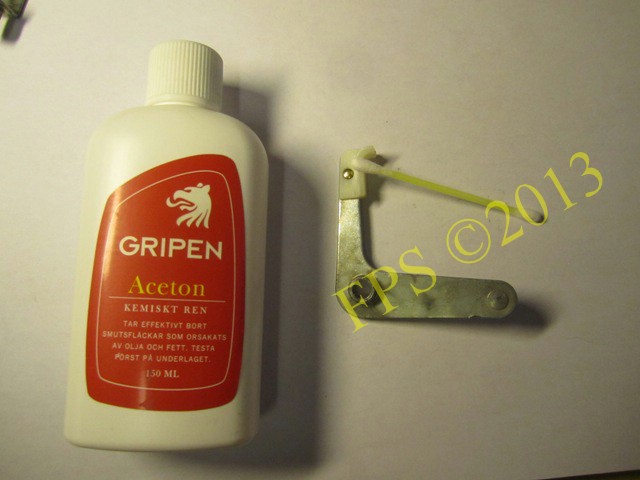

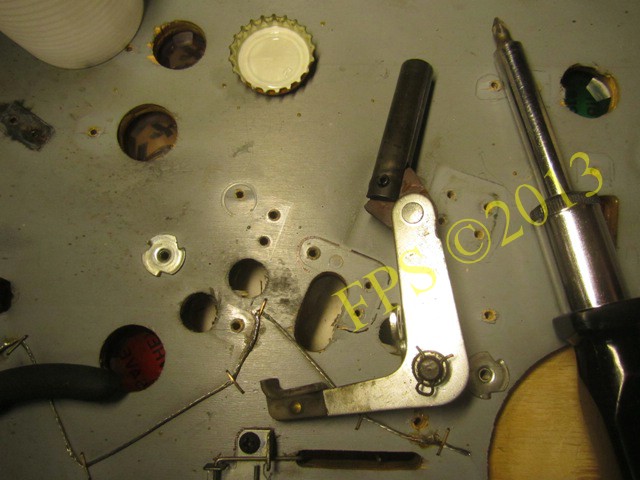

Aceton används för att rengöra ball kicker arm, används även för att rengöra solenoider (coils).

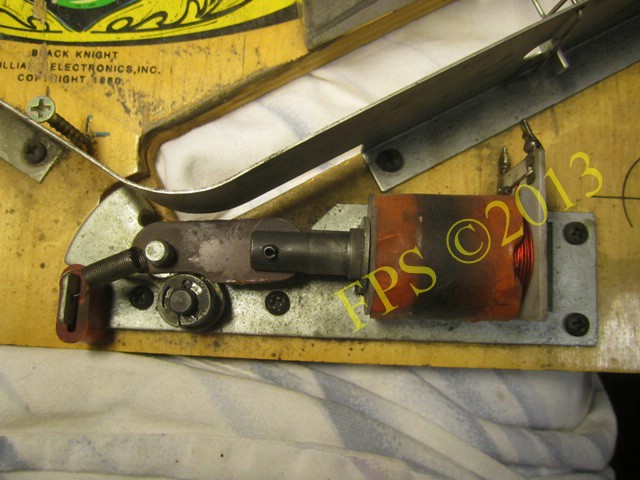

RE-ASSEMBLY BALL KICKER UNIT

En tops används för att applicera Super Lube på pivot bracket axel.

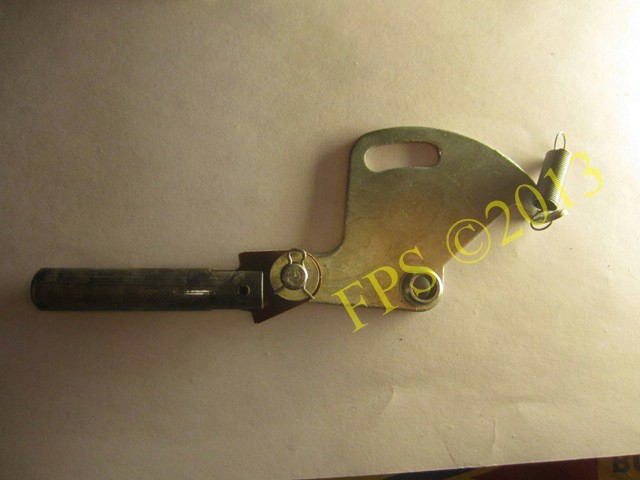

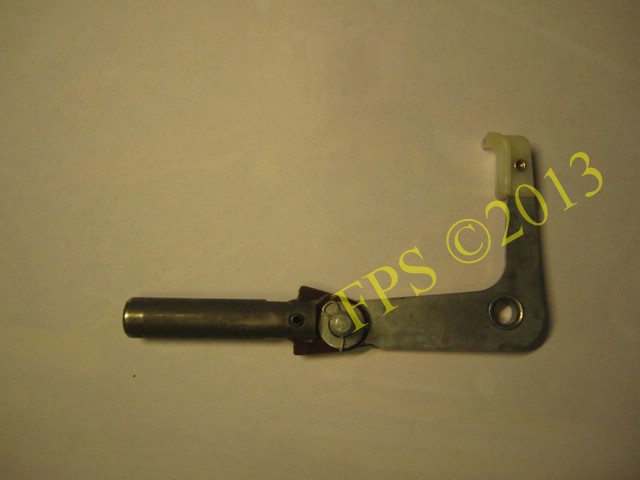

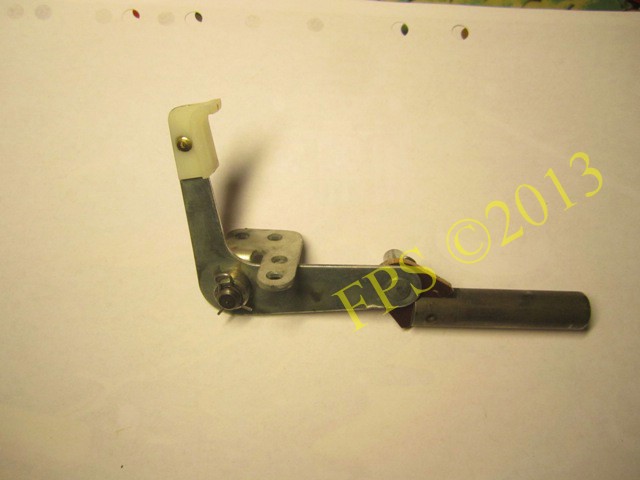

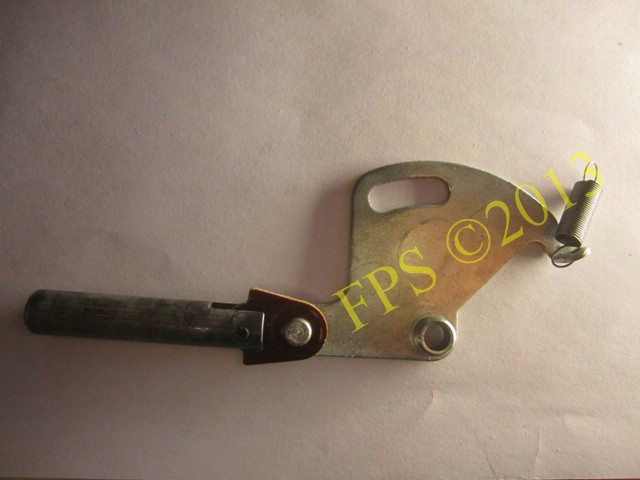

Sätt fast plunger på kicker arm.

Sätt fast pivot bracket assembly på kicker arm.

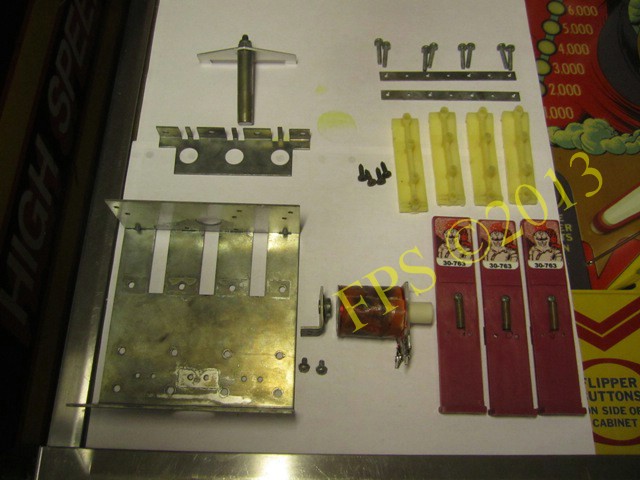

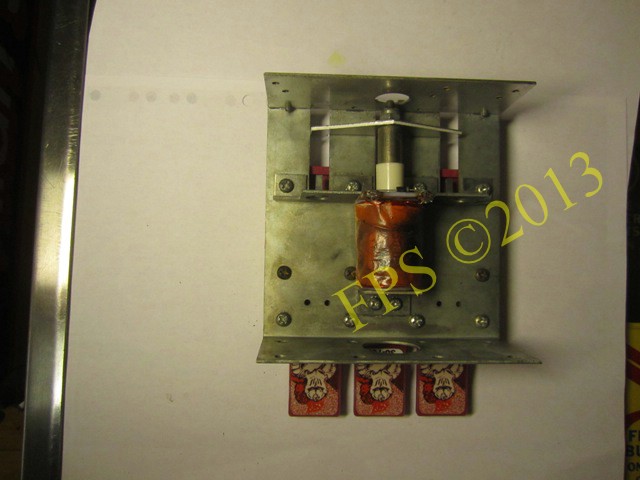

RE-ASSEMBLY 3-BANK DROP TARGET UNIT

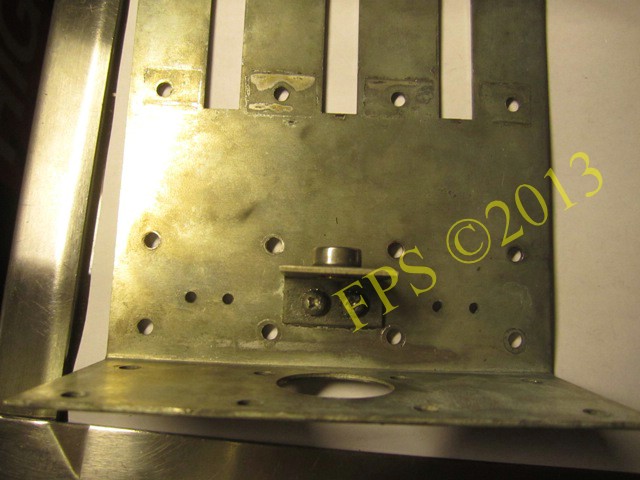

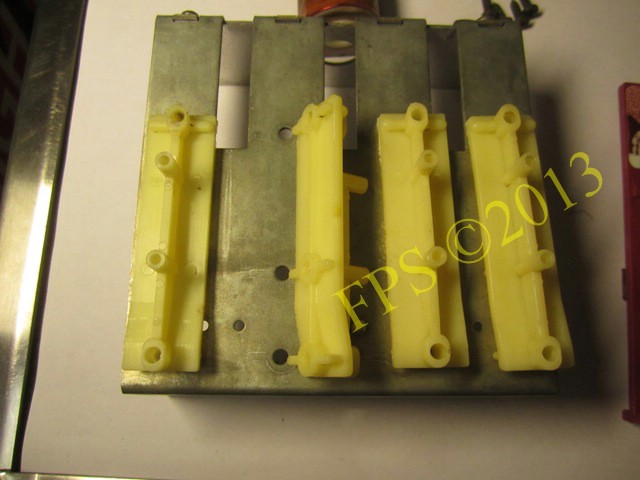

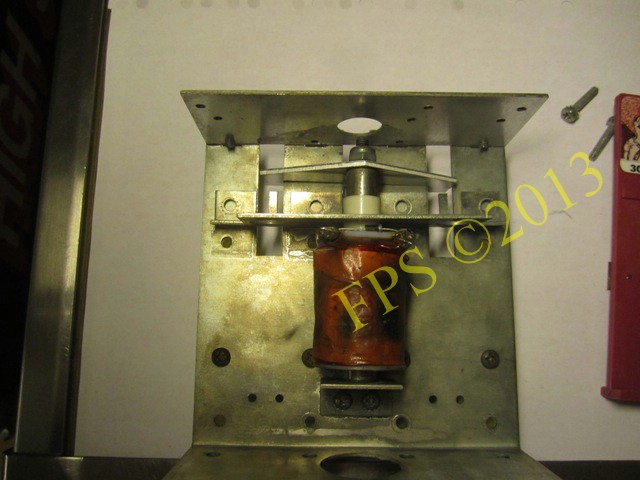

Skruva fast coil stop till ramen.

Skruva fast coil support konsolen.

Fäst måltavlans (drop target) fjäder.

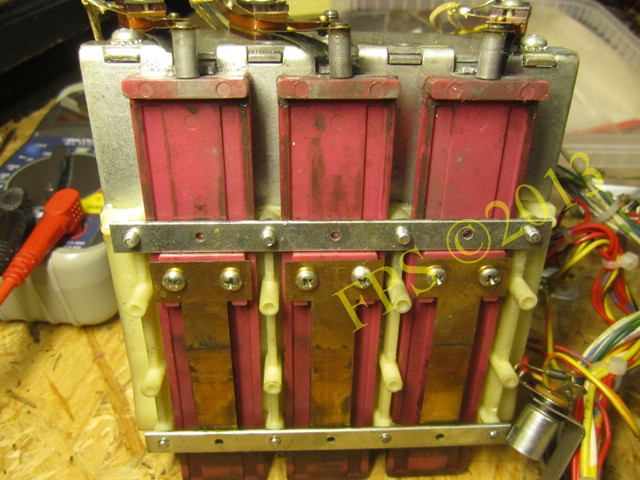

Skruva fast retaining bars över drop targets.

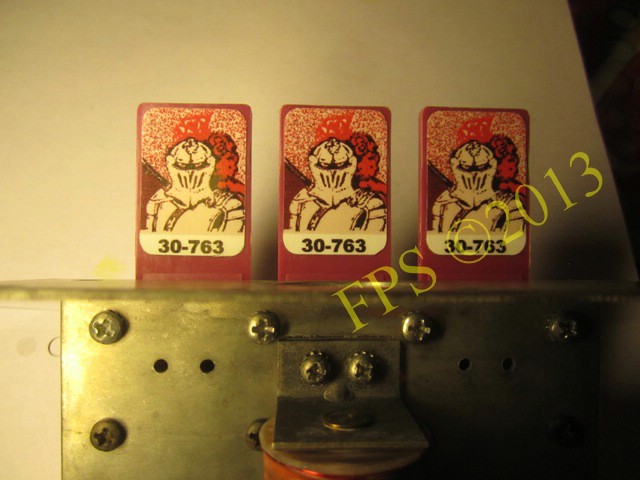

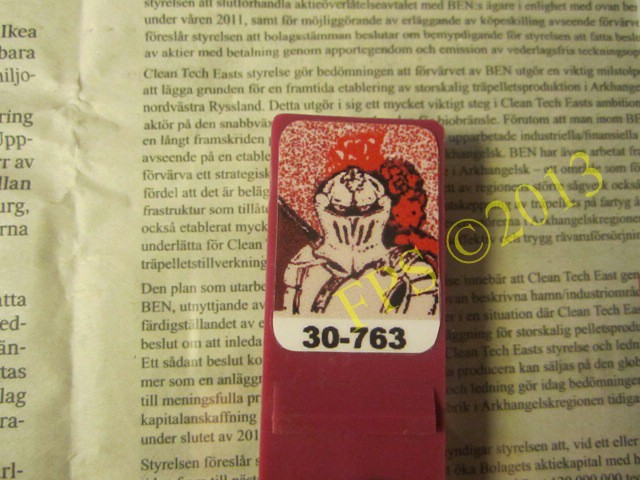

Nya dekaler "tapes" på drop targets.

Switcharna skruvas fast på ramen.

Switcharna är rengjorda och dioderna (1N4004) är bytta.

TARGET DECALS

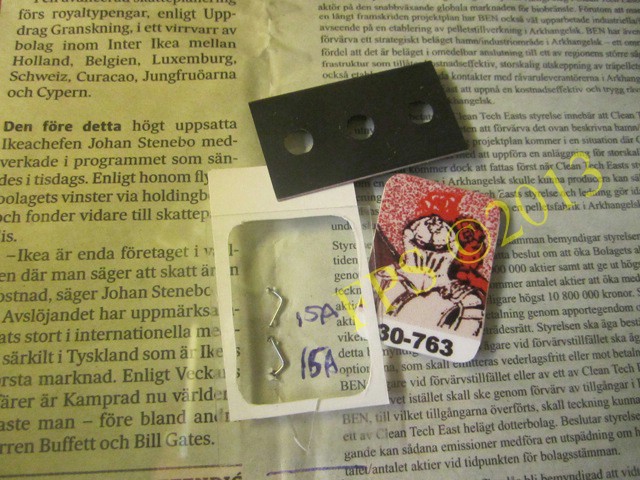

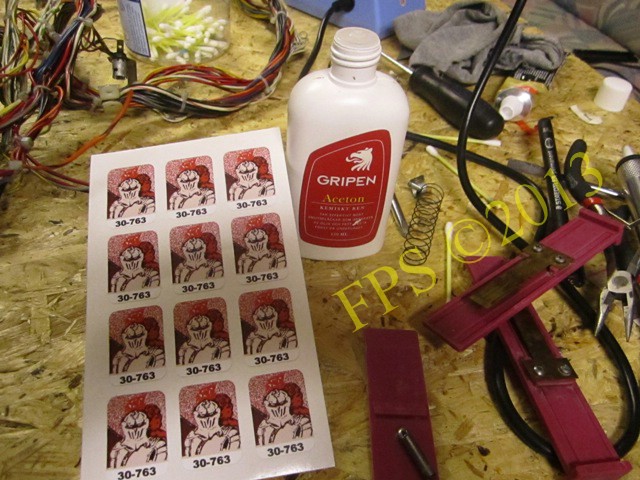

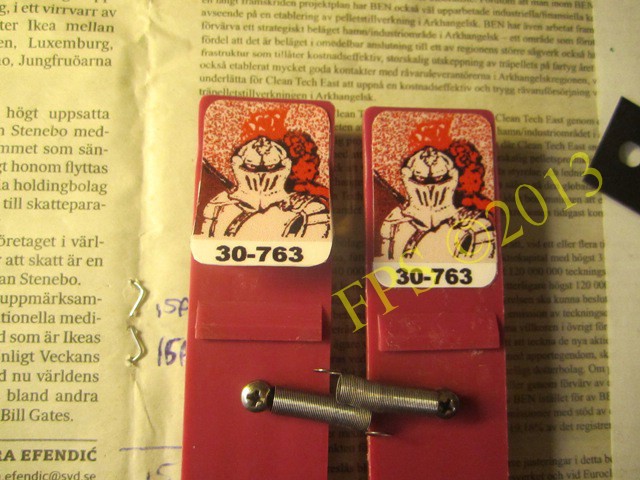

Drop targets saknade dekaler och nya kommer att appliceras på targets.

Rengör ytan som dekalen ska fästas mot med Aceton.

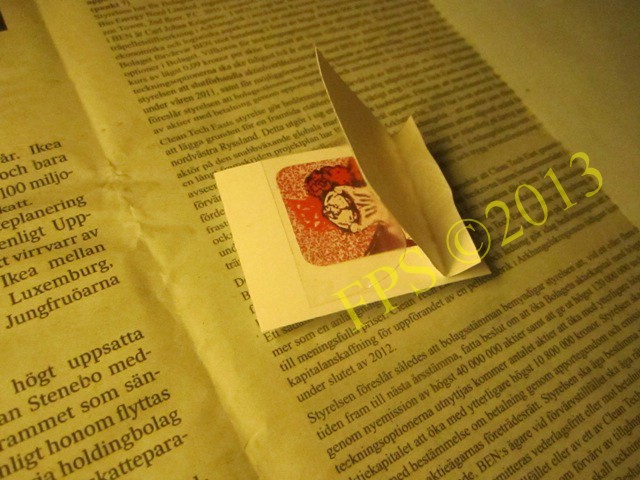

För att skydda dekalen läggs en extra mylar över hela ytan.

Med en glasskiva som underlag skärs dekalen ut med hjälp av ett rakblad.

Se så fint det blev!
