WMS High Speed Playfield Refurbishing Project - Part III!

ÅTERUPPBYGGNAD UNDERSIDAN SPELPLAN

Efter att ersättningsspelplanen var målad och lackad på de ställen som behövde förbättras var det dags att börja återföra kablage och enheter på dess undersida.

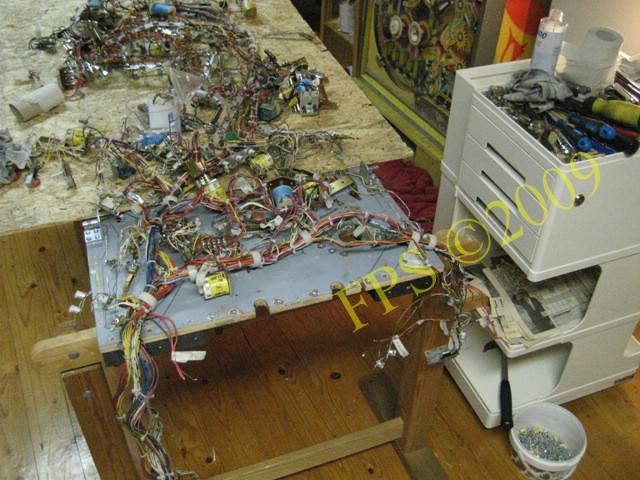

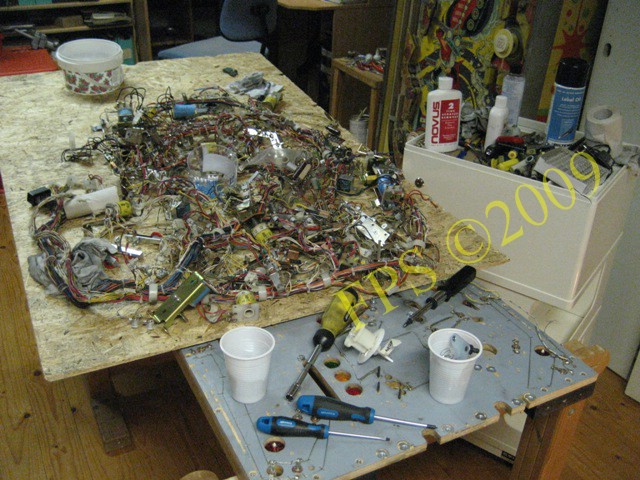

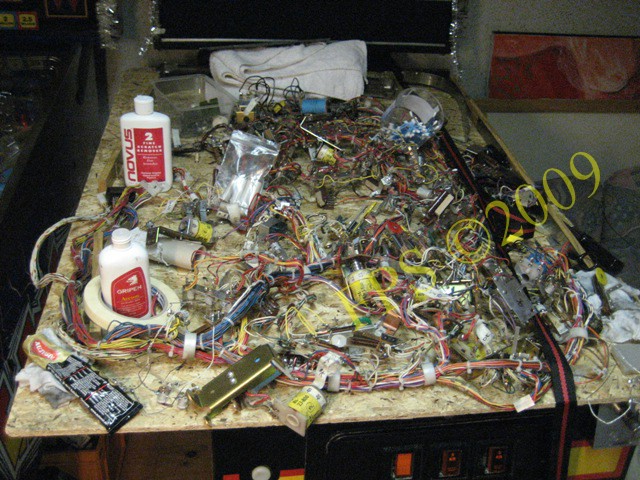

Här ligger hela kablaget och dess enheter på kabinettet i väntan på ersättningsspelplanen.

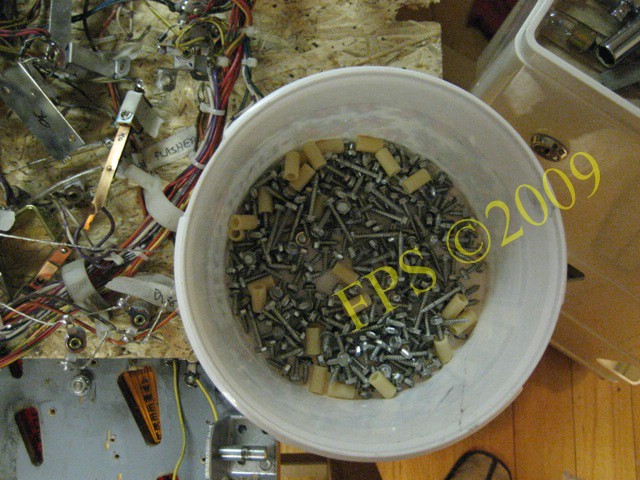

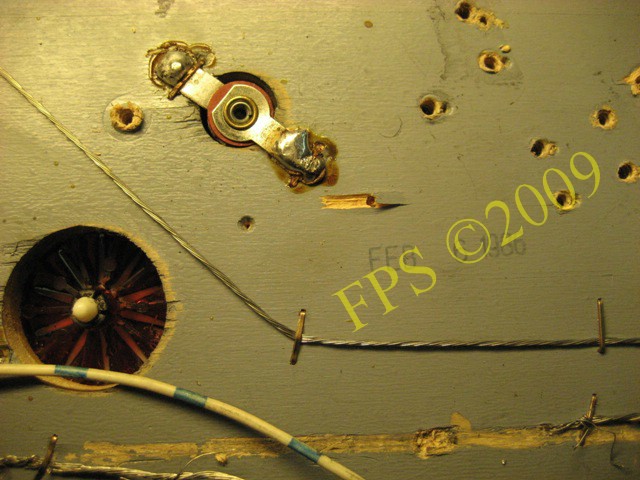

Datum på spelplanen och alla skruvar som ska fästas.

Jag lägger skivan med hela kablaget och dess rengjorda enheter på spelplanen. Sedan är det bara att föra över allt bit för bit och skruva fast allt på rätt plats.

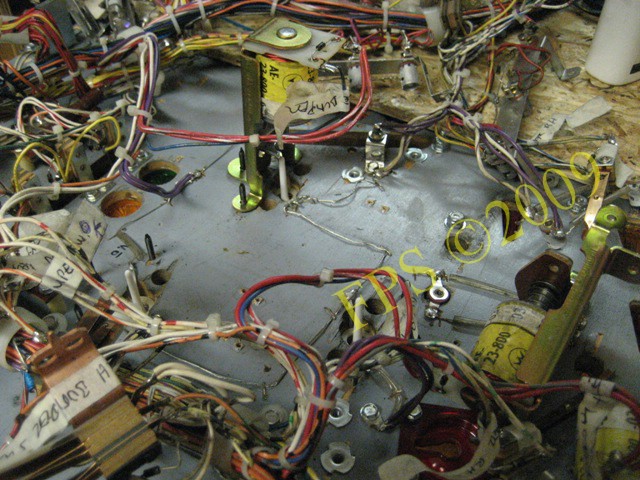

Här har jag börjat att sätta fast kablage och enheter.

Montering av bumpers.

Nu är jag nere vid mitten av spelplanen. Det är lite funderande över hur sakerna ska sitta men då är det tur att man tog många bilder när man monterade bort det.

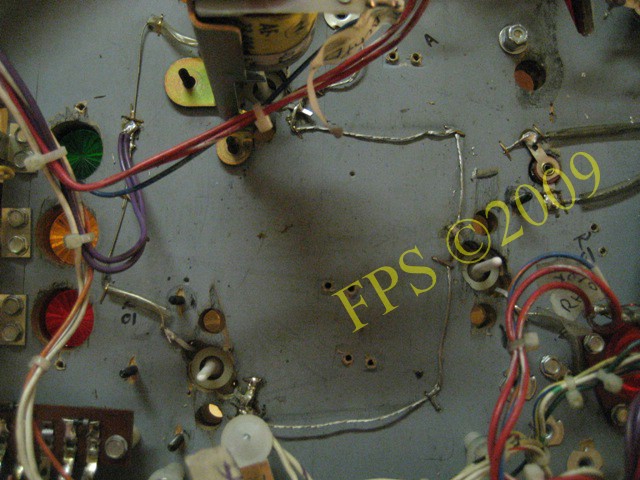

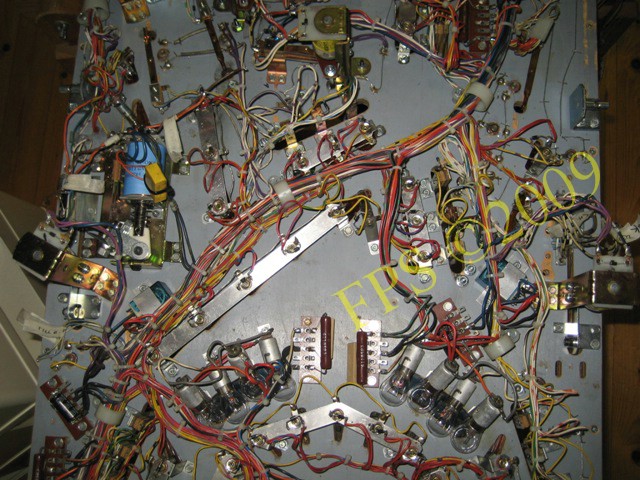

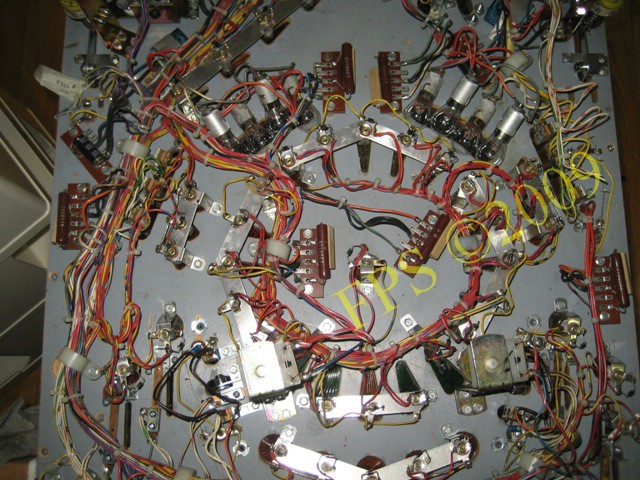

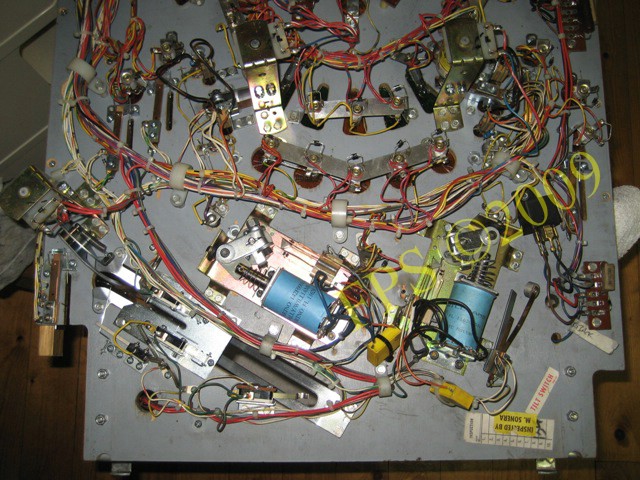

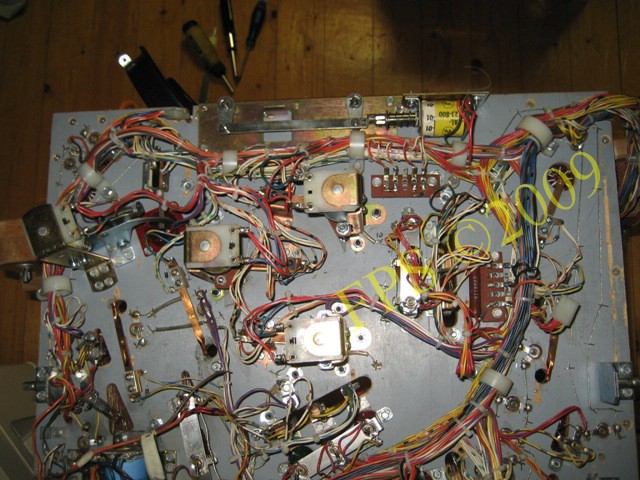

Bilderna ovan visar hela undersidan av spelplanen efter återmontering av kablage och enheter.

konsten att arbeta med mylar

Mylar

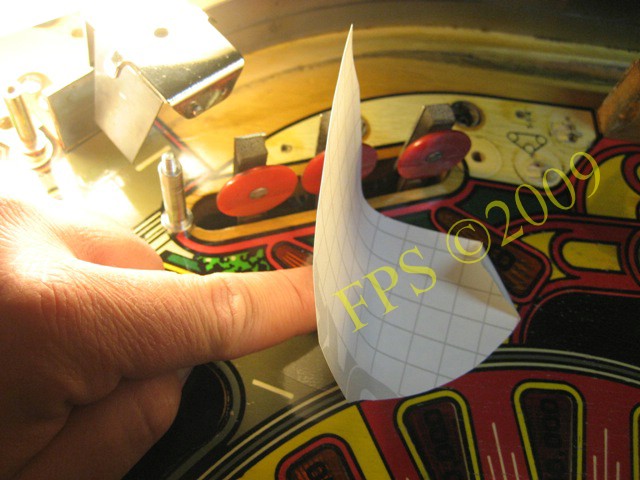

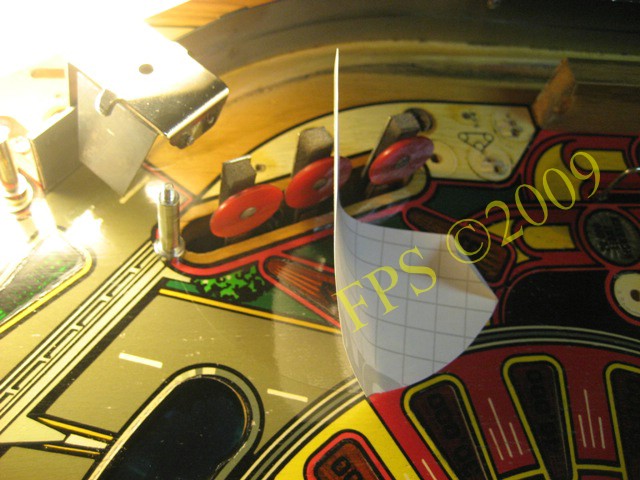

Applicering av mylar framför center targets för att skydda färgen på spelplanen. Se till att ytan är absolut fri från damm.

Börja med att positionera mylaren och sedan pressa ut den med fingret för att undvika luftbubblor. När man pressar ner mylaren mot spelplanen glider skyddspappret sakta av. Undvik att beröra sidan med lim då det kan ge upphov till fula fingeravtryck.

ÅTERUPPBYGGNAD OVANSIDAN SPELPLANEN

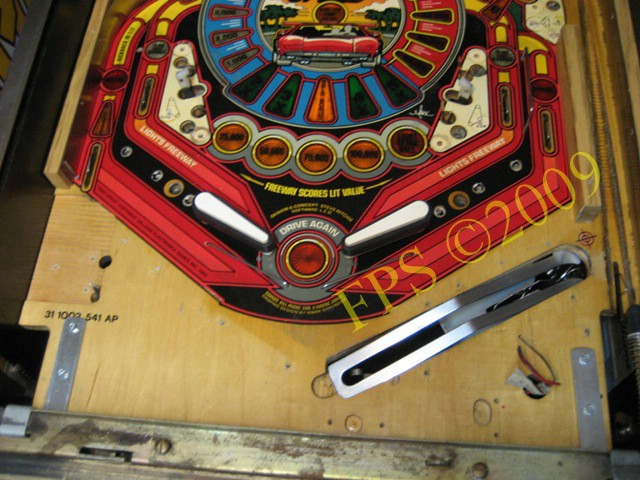

Flippers och outhole på plats .

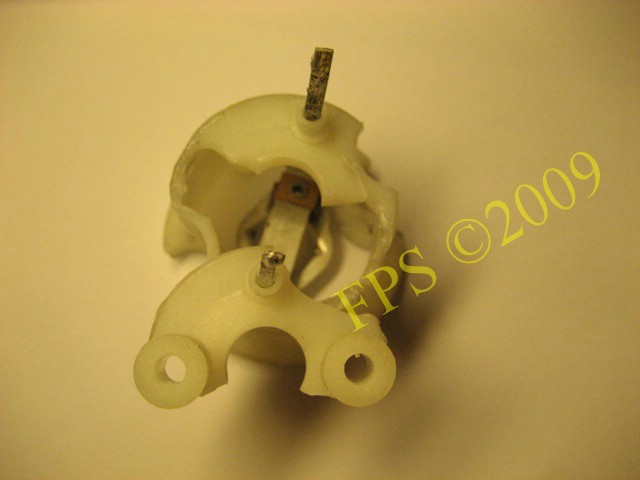

En bumper kropp var riktigt trasig och behövde bytas ut.

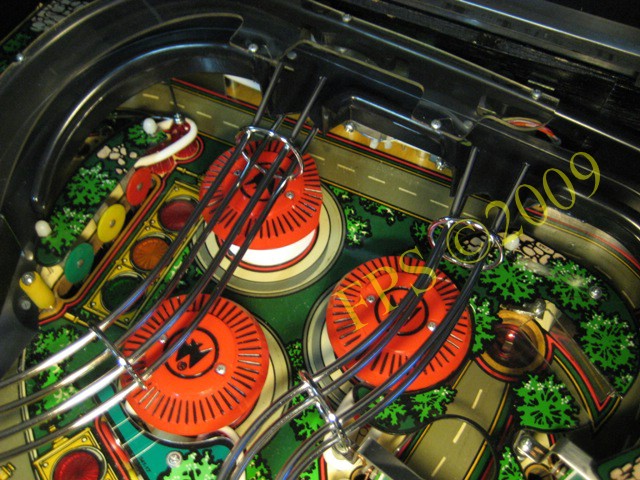

Bumpers och ramp monterade.

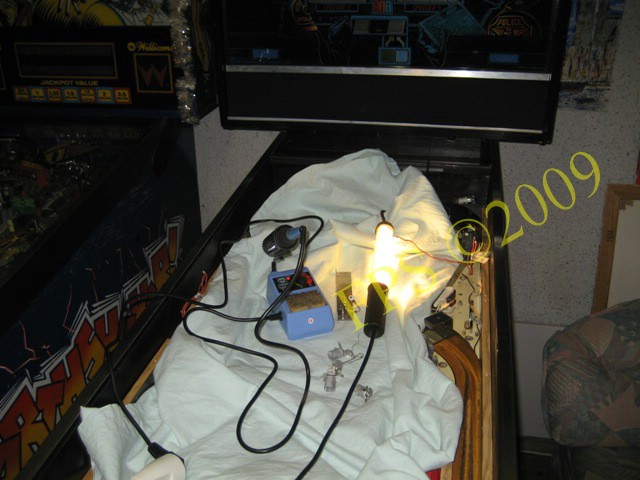

Lödning av kablar till flasher lampor och microswitch höger Hide out.

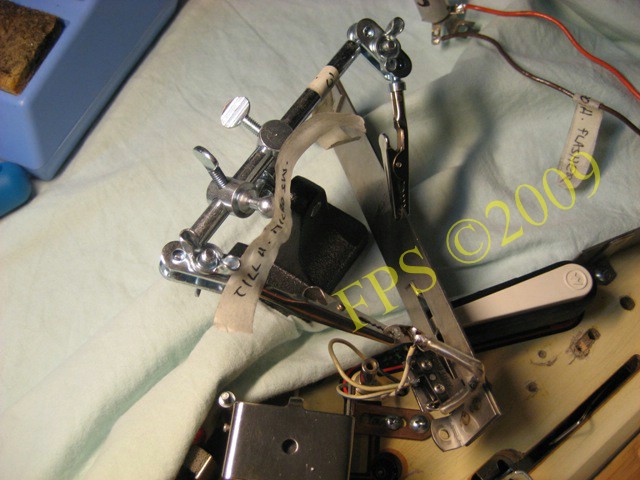

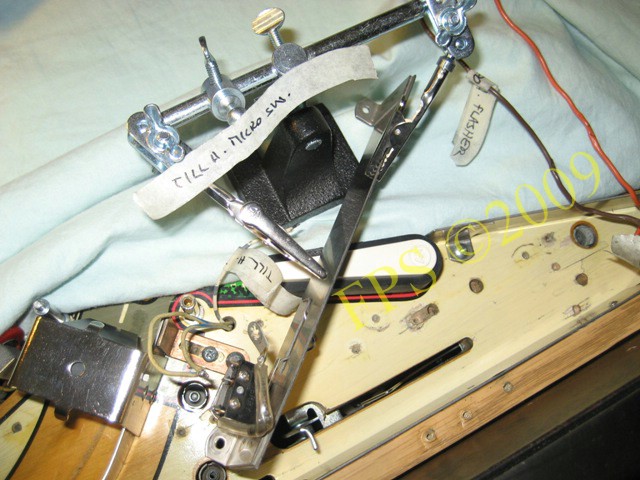

Det är bra att ha några x-tra "händer" vid lödarbete.

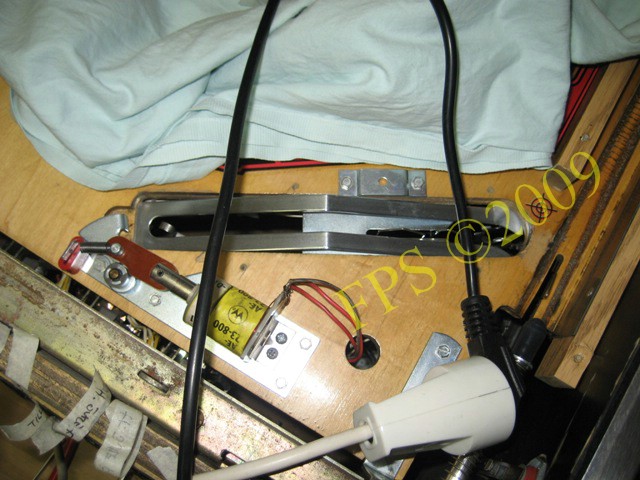

Outhole återuppbyggt.

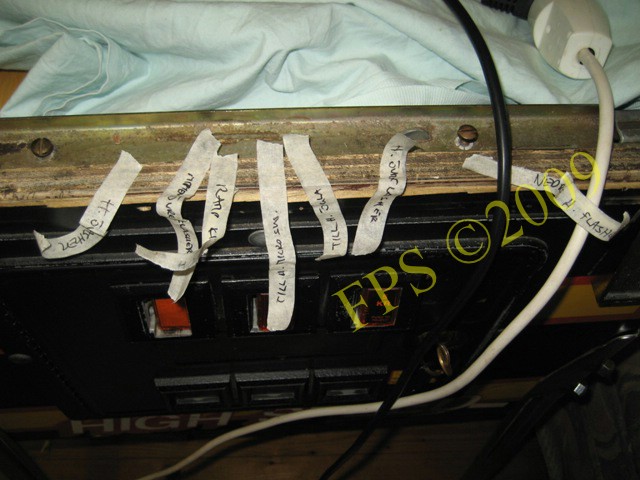

Här är tejpar efter märkning av kablar.

STANDING TARGET

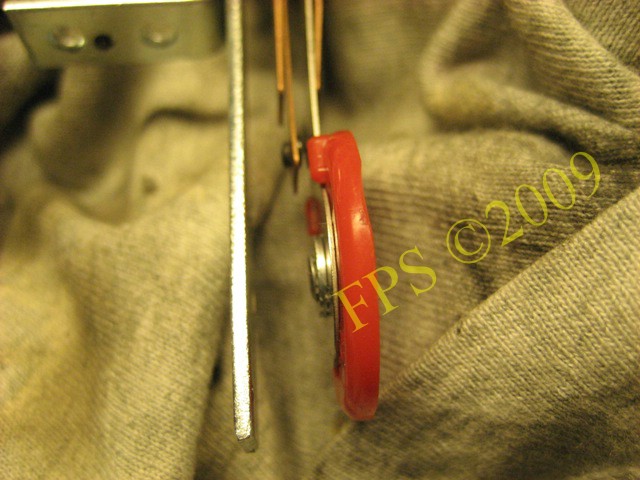

Rengöring och putsning av standing targets. Några av dem saknar eller hade dåligt skum som ska dämpa när kulan träffar dem.

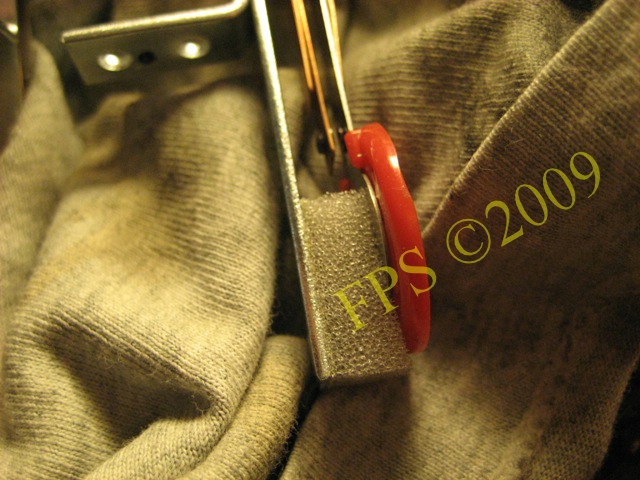

Så här fin blir target efter rengöring och med nytt skum.

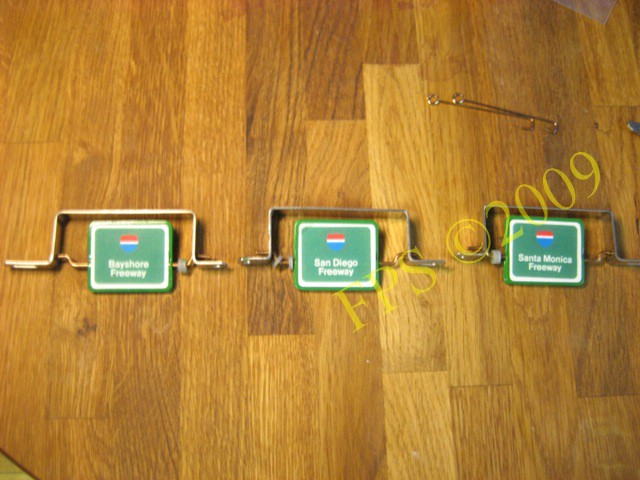

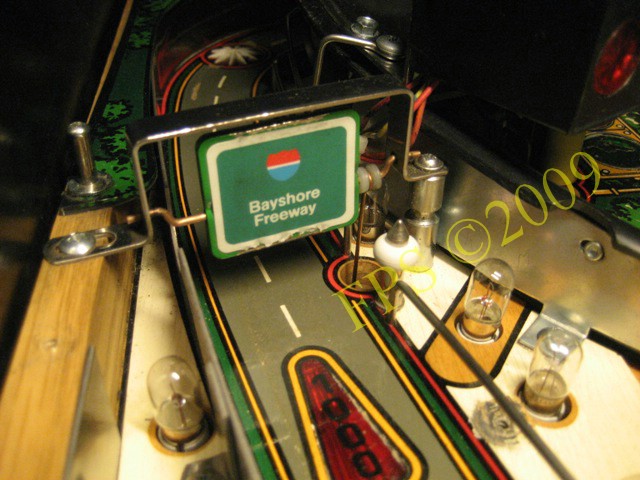

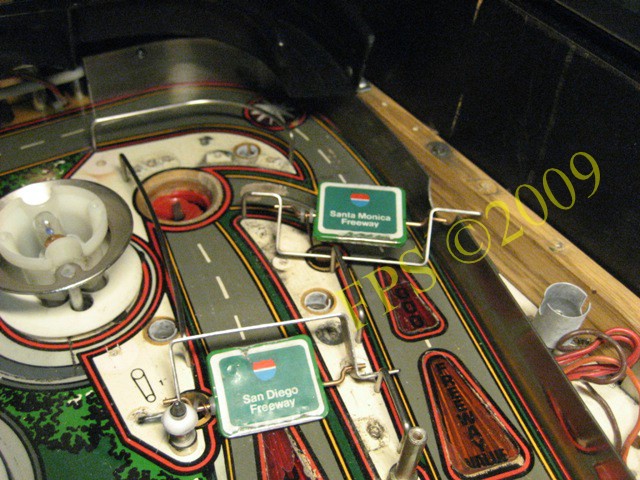

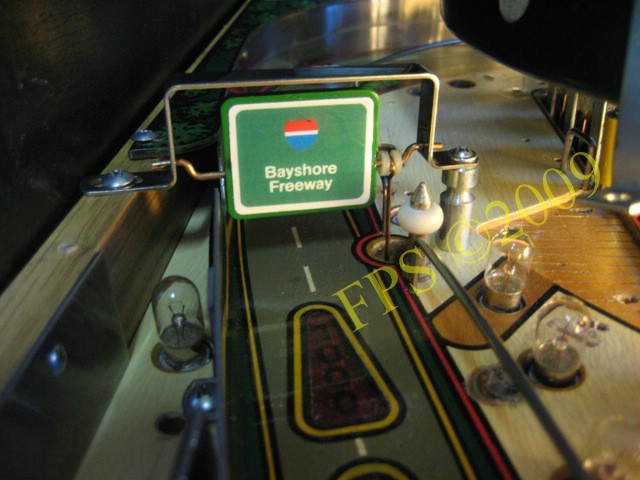

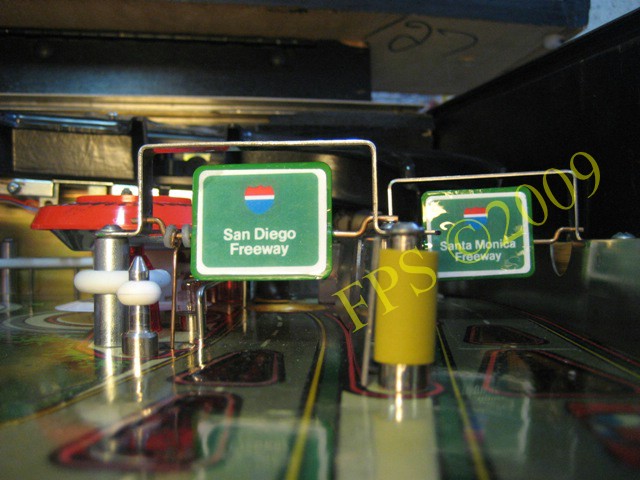

Bayshore, San Diego, Santa Monica Freeway

REFURBISHING SPINNING TARGETS

Spinner targets efter bättring med grön färg och dekaler ersatta med nya.

Vänster spinning target före och efter.

Höger spinning targets före och efter.

En fin spelplan är halva nöjet

DETALJERNA KOMMER PÅ PLATS

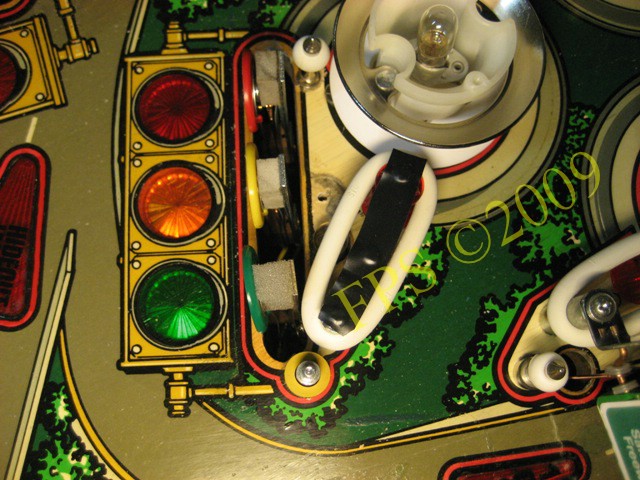

Området kring mittre targets. Notera tejpen ovanpå poster för att skydda mot slitage på plasten.

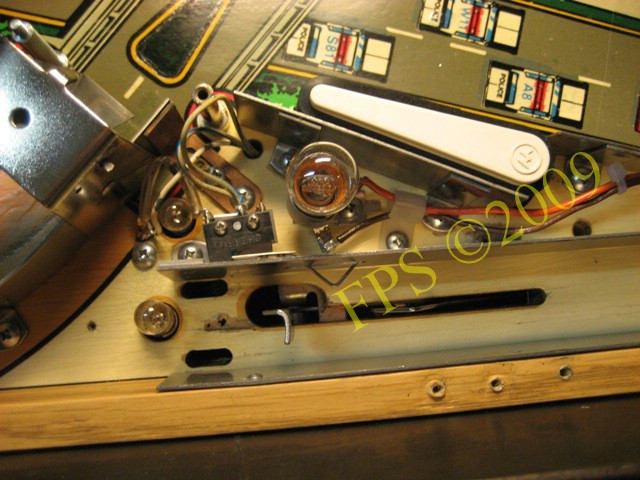

Höger Hide outt efter återuppbyggnad. Det var lite trixigt att löda fast kablarna igen, men det gick.

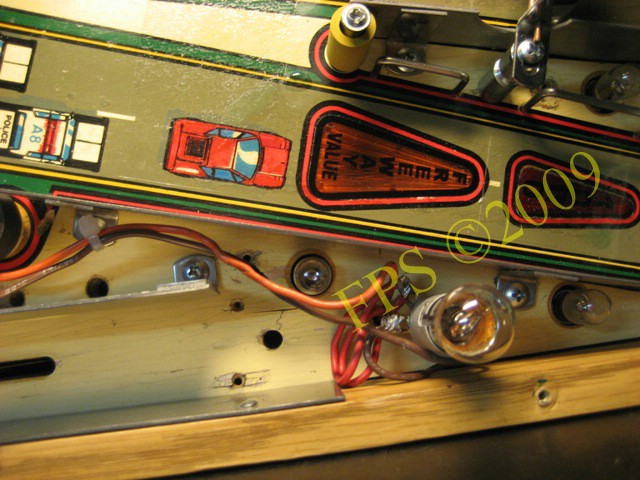

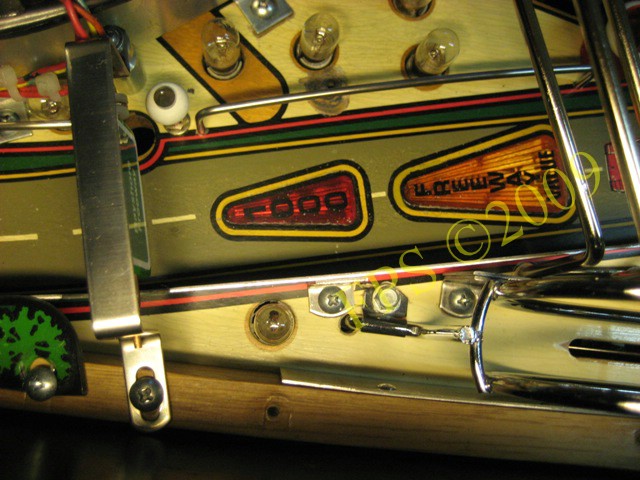

Den nya insert dekalen Freeway value blev riktigt bra och lyfte upp spelplanen i detta område. Applicerade en mylar bit över färgbättringen på bilarna för att öka skyddet mot slitage.

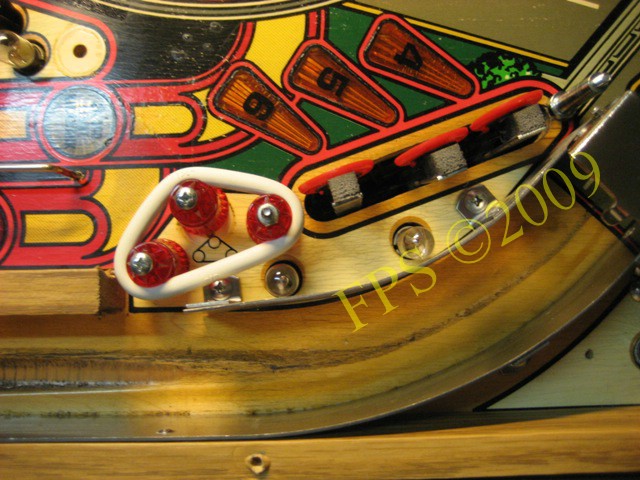

Området kring outlane.

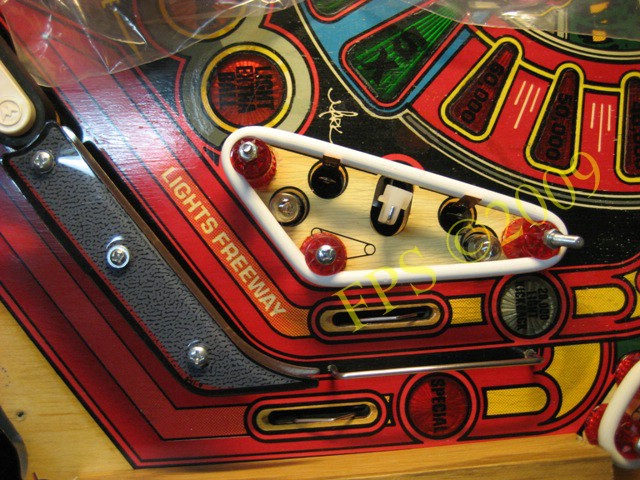

Området kring högra sling shoot. Jag är nöjd med färgbättringen och om det finns lite nyans skillnader så kommer det inte att synas under mylaren när man spelar.

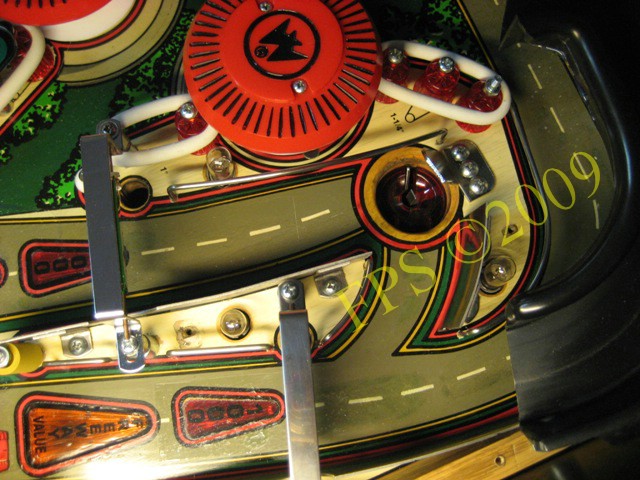

Området kring kick-out hålet.

PLAST ÖVER KICK-OUT HÅLET

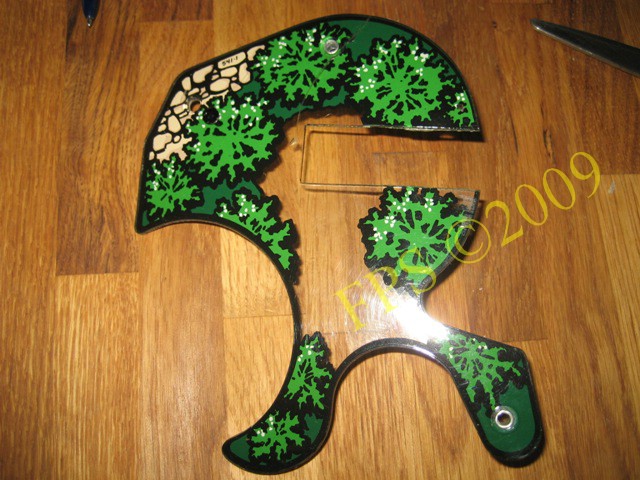

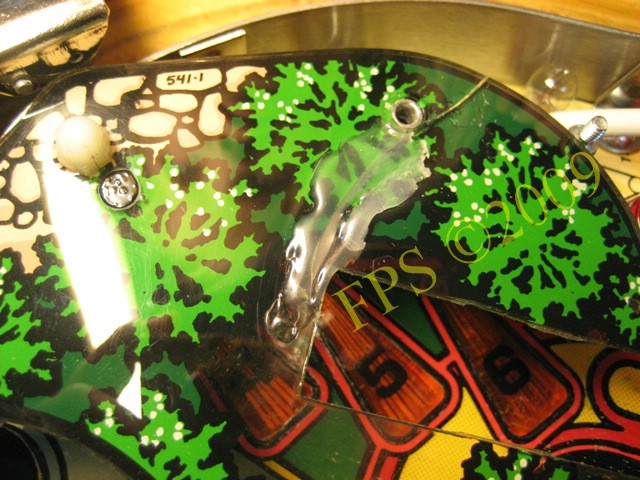

Plasten över kick-out hålet har en ful lagning med smält lim på obansidan och sedan finns det ett uttag utskuret i plasten. Förmodligen för att komma åt kulan om det en gång i tiden har varit problem med att kulan fastnat där?

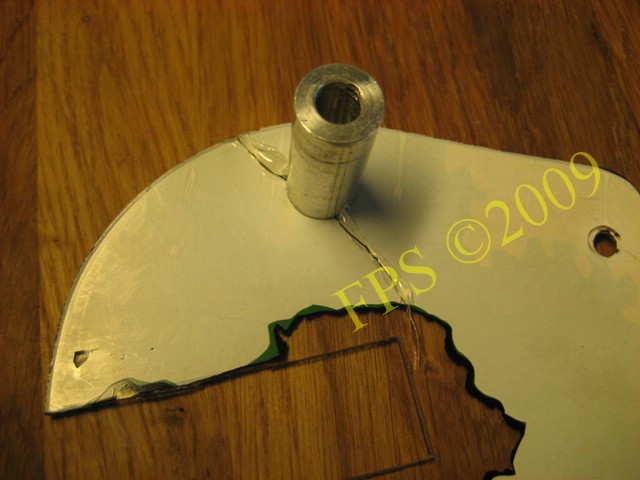

Lagar plasten med smältlim på undersidan istället.

Plasten efter lagning.

Albin och Alva hjälper till med att sätta fast den lagade plasten över kick-out hålet. De börjar bli ivriga att få provspela efter renoveringen av spelplanen.

En bild med plasten över kick-out hålet.

DET MESTA ÄR NU MONTERAT PÅ SPELPLANEN

Området vid övre targets.

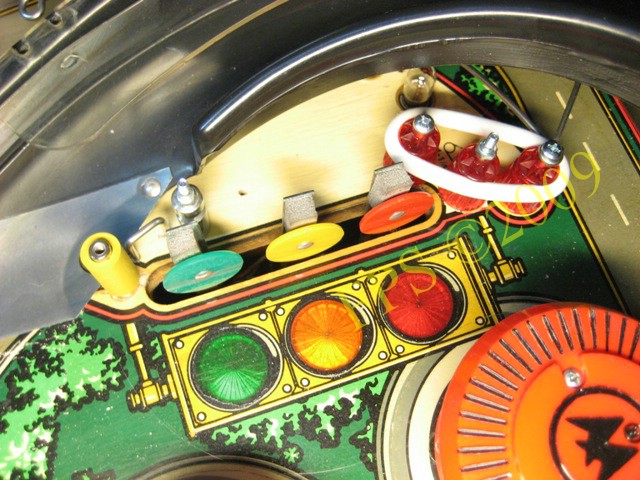

Området vid vänster targets.

Bild på området vid vänster spinner target.

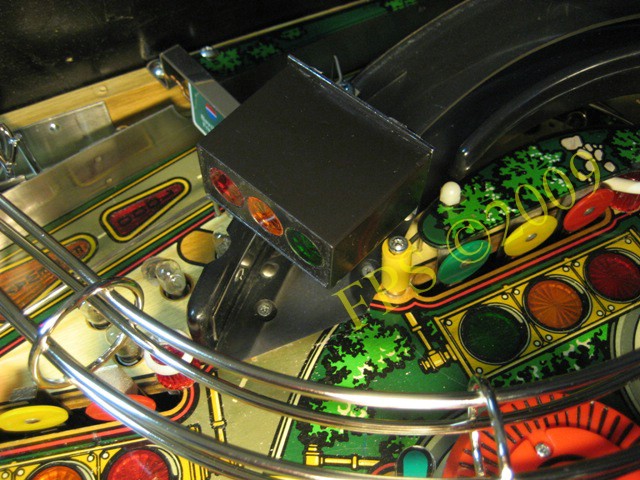

Stop light hade intorkat klister på utsidan som satt kvar efter tejp. Efter rengöring med Label-off och våtslipning med fint sandpapper och ett lager med svart färg ser det riktigt bra ut.

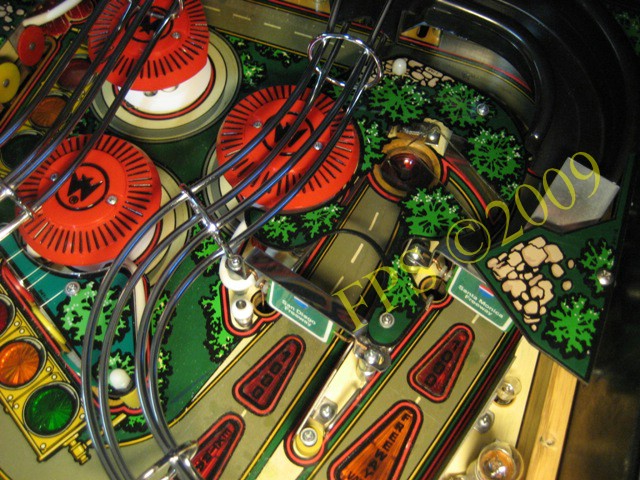

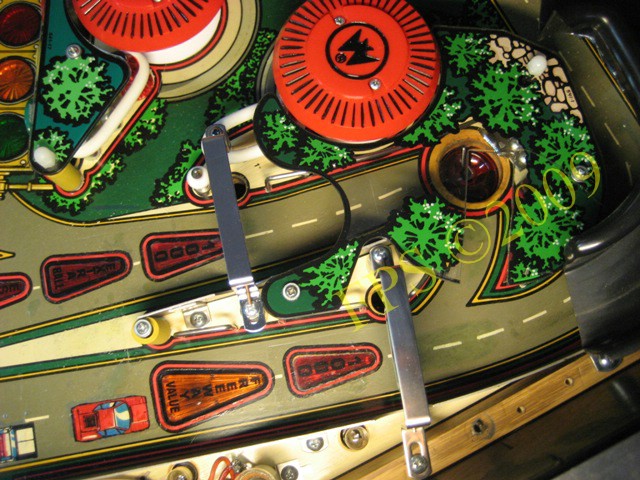

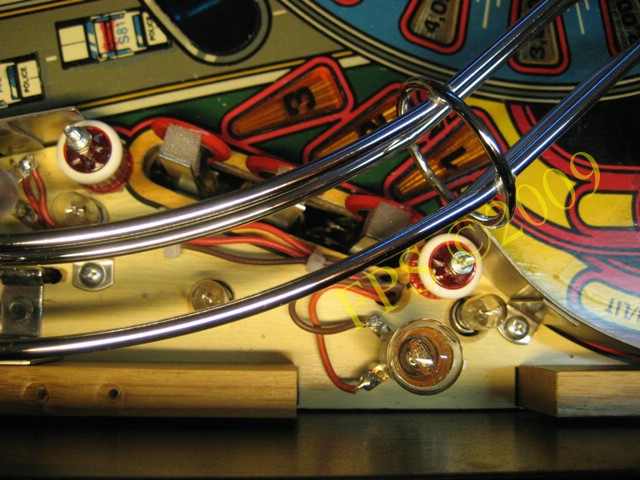

Rampen och vänster Freeway bana.

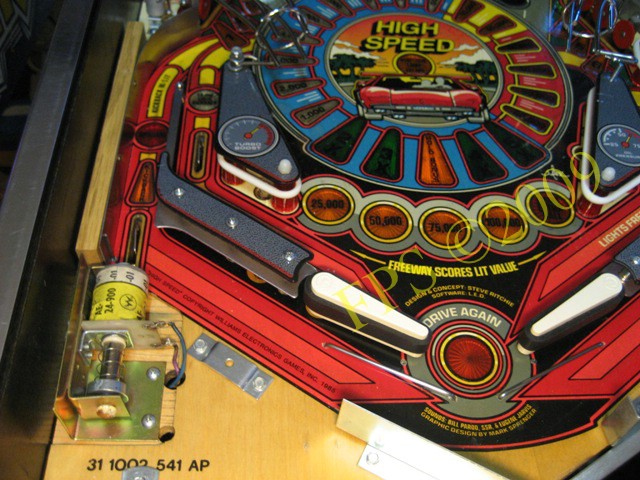

Nedre delen av spelplanen börjar bli klar - ska bara sätta dit bottom arch.

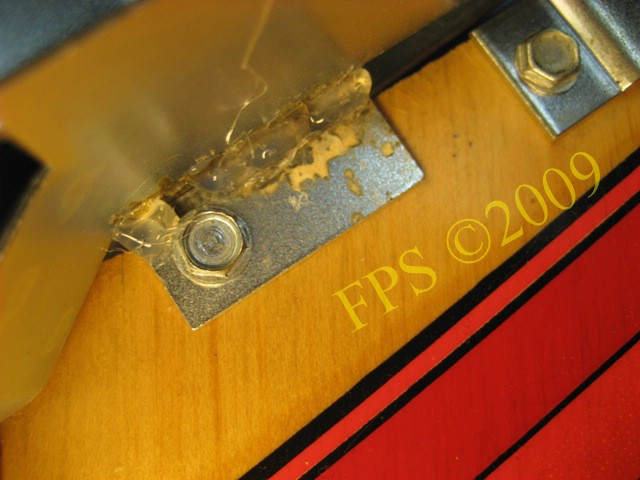

Ett fäst till outhole guide var trasigt och det fixerade jag med smältlim - kommer inte att synas under arch.

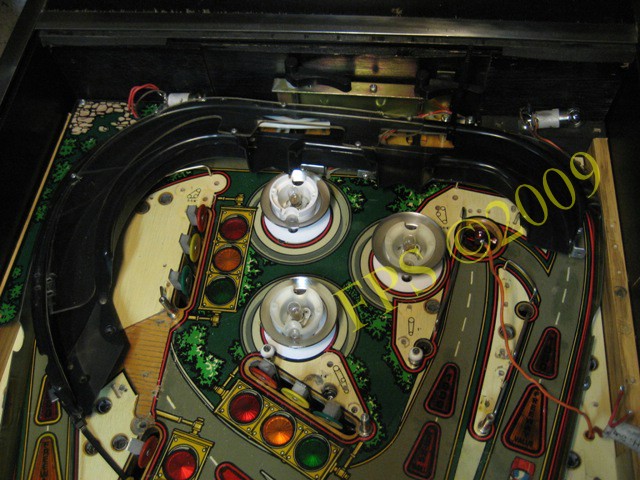

Två bilder på övre delen av spelplanen med alla detaljer på plats.
